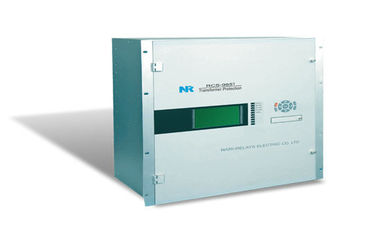

RCS-985T รีเลย์การป้องกันตัวแปลงหม้อแปลงที่มีฟังก์ชั่นการควบคุมและการตรวจสอบ

RCS-985T การป้องกันความผิดพลาดในการแปลงหม้อแปลงไฟฟ้าความไม่ลงรอยกันการป้องกันความผิดพลาดของดินและการป้องกันการโอเวอร์โหลดเกินความร้อน

RCS-985T เป็นเครื่องป้องกันหม้อแปลงไฟฟ้าที่มีประสิทธิภาพสูงสำหรับการใช้งานกับหม้อแปลงสตาร์ท / เตรียมพร้อมและหม้อแปลงเสริมในโรงไฟฟ้า การป้องกันหม้อแปลงแบบสมบูรณ์นี้รวมการป้องกันควบคุมและตรวจสอบเพื่อให้ผู้ใช้ได้รับโซลูชันที่ครบวงจรเชื่อถือได้และประหยัดค่าใช้จ่าย RCS-985T รองรับการสื่อสารกับ IEC 61850 อย่างสมบูรณ์แบบด้วยชุดสื่อสารเพิ่มเติม


การป้องกันและควบคุม

การป้องกันความแตกต่างของค่าความลาดเอียงตัวแปร (สูงสุด 7 ด้าน) (87T)
การป้องกันความแตกต่างที่ไม่มีข้อ จำกัด (50 / 87UT)
การป้องกันความผิดพลาดของดินที่มีข้อ จำกัด (การป้องกันกระแสแตกต่างกันเป็นศูนย์) ที่ด้าน HV (64REF / 87g)
การป้องกันความผิดพลาดของดินที่ถูก จำกัด (การป้องกันกระแสที่แตกต่างกันเป็นศูนย์) ที่ด้านข้าง LV (64REF / 87G)
การป้องกันความผิดพลาดของดินที่ถูก จำกัด (การป้องกันกระแสที่แตกต่างกันเป็นศูนย์) ที่ด้านข้าง LV (64REF / 87G)
การป้องกันกระแสไฟตรงเกินแรงดันไฟฟ้าที่ด้าน HV (50P / 51p)
การป้องกันกระแสไฟลัดที่ศูนย์ควบคุมด้วยโวลต์แรงดันไฟฟ้าที่ด้าน HV (50N / 51N / 67N)

ป้องกันแรงดันไฟฟ้าแบบ zero-sequence overvoltage ที่ด้าน HV (59N)
การป้องกันกระแสเกินแบบ zero-sequence ในด้าน HV (50N / 51N)
การป้องกันกระแสเกินแบบแรงดันไฟฟ้าที่ควบคุมด้วยแรงดันของสาขาที่ด้านข้าง (50P / 51p)
ป้องกันการขัดแย้งทางการเมือง (62PD)
มากกว่าการป้องกันการกระตุ้น (24)
ป้องกันความร้อนเกินพิกัด (49)
ฟังก์ชั่นการเริ่มต้นการทำความเย็น (49)
ฟังก์ชั่นการปิดกั้นการโหลด (OLTC) ขณะโหลดระหว่างการโอเวอร์โหลด (49)
สัญญาณแรงดันไฟฟ้าแบบ zero-sequence ของกิ่งที่ด้านข้างของ LV (59G)
การตรวจสอบความผิดพลาดของวงจร VT
การควบคุมวงจรความล้มเหลวของวงจร CT
การตรวจวัดความอิ่มตัวของ CT

การตรวจสอบและวัดแสง

การวินิจฉัยด้วยตนเอง
ตรวจสอบกำลังไฟ DC และน่ากลัว
เครื่องบันทึกเหตุการณ์รวมทั้งสถานะการเปลี่ยนแปลงของรายงานการป้อนข้อมูลไบนารี 256 สถานะ, รายงานการกำกับตนเอง 64 ฉบับและรายงานการปฏิบัติการ 64 ฉบับ
เครื่องบันทึกความผิดพลาดรวมถึงรายงานข้อผิดพลาด 64 และรูปคลื่น 8 รูป เวลาในการบันทึกสูงสุดคือ 15 วินาทีสำหรับสัญญาณความผิดปกติ (รูปแบบไฟล์ของเครื่องบันทึกการรบกวนทำงานร่วมกับไฟล์ COMTRADE ระหว่างประเทศได้)
การซิงโครไนซ์นาฬิกา GPS: PPS (ชีพจรต่อวินาที)

การสื่อสาร

พอร์ตด้านหลังสื่อสาร RS-485 เป็นไปตามโปรโตคอล IEC 60870-5-103 หรือโปรโตคอล Modbus
พอร์ต Ethernet 3 พอร์ตเป็นไปตาม IEC 60870-5-103 protocol ผ่าน TCP / IP
