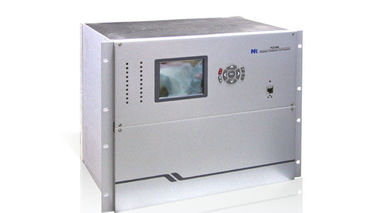

PCS-985 เครื่องกำเนิดไฟฟ้า Transformer Unit Protection รีเลย์ 87g การป้องกันความแตกต่าง

PCS-985 ให้การป้องกันหลักและสำรองข้อมูลอย่างสมบูรณ์สำหรับเครื่องแปลงกระแสไฟฟ้า - เครื่องแปลงกระแสไฟฟ้าซึ่งโดยปกติจะประกอบด้วยเครื่องกำเนิดไฟฟ้าหม้อแปลงหลักหม้อแปลงไฟฟ้าเสริมและตัวแปลงสัญญาณกระตุ้นหรือกระตุ้นให้รองรับการเชื่อมต่อกับ CTs / VTs และ Electronic CTs / VTs และใช้กันอย่างแพร่หลาย ในความจุขนาดใหญ่เทอร์โบไดนาโมเครื่องกำเนิดไฟฟ้าก๊าซกังหันและเครื่องกำเนิดไฟฟ้าพลังงานนิวเคลียร์ที่มีโหมดการเชื่อมต่อที่แตกต่างกัน

สำหรับหน่วยแปลงกระแสไฟฟ้าที่สำคัญสามารถใช้ชุด PCS-985 สองชุดเพื่อให้ได้การกำหนดค่าการป้องกันแบบซ้ำซ้อน สอง PCS-985 ใช้กลุ่ม CT ที่แตกต่างกันและการป้องกันหลักและสำรองใน PCS-985 หนึ่งกลุ่ม CT หนึ่งร่วมกัน

การป้องกันเครื่องกำเนิดไฟฟ้า

การป้องกันความแตกต่าง (87g)
การป้องกันที่แตกต่างกันของ DPFC (87g)
การป้องกันส่วนต่างที่มีความละเอียดสูงตามขวาง (87g)
การป้องกัน overvoltage แบบ zero-sequence ตามแนวยาวสำหรับความผิดพลาด interturn (59N / 60)
DPFC ป้องกันทิศทางสำหรับความผิดพลาดระหว่างการเปิด (67)
ป้องกันกระแสไฟเกินแรงดันไฟฟ้า (50)
การป้องกันอิมพีแดนซ์เฟสต่อเฟส (21G)
ฟังก์ชั่นการปิดกั้นกระแสไฟฟ้าที่เครื่องกำเนิดไฟฟ้า
การป้องกันแรงดันไฟฟ้าศูนย์ลำดับขั้นพื้นฐานสำหรับความผิดพลาดของสเตเตอร์แผ่นดิน (64S)
การป้องกันแรงดันไฟฟ้าที่สามของฮาร์มอนิกสำหรับความผิดพลาดของสเตเตอร์ (64S)
การป้องกันความแตกต่างของค่าความต่างศักย์ฮาร์มอนิกที่สามสำหรับความผิดพลาดของสเตเตอร์ (64S)
การป้องกันแผ่นดินไหวด้วยสเตียร์ 100% ด้วยการฉีดแรงดันไฟฟ้า (64R)
การป้องกันแผ่นดินไหวแบบหนึ่งจุดแบบโรเตอร์ (64R1)
การป้องกันแผ่นดินไหวแบบสองจุดแบบโรเตอร์ (64R2)
การป้องกันการโอเวอร์โหลด stator ของโอเวอร์โหลด (50S)
การป้องกันกระแสเกินของสเตเตอร์ (51S)
การป้องกันการโอเวอร์โหลดแบบลบ - ลำดับที่แน่นอน (50Q)
การป้องกันการโอเวอร์โหลดแบบลบ - ลำดับตรงกันข้าม (51Q)

การใช้งานทั่วไป
การป้องกันการสูญเสียการกระตุ้น (40)
การป้องกันที่ไม่อยู่ในขั้นตอน (78)
การป้องกัน overvoltage (59)
การป้องกันมากกว่าการกระตุ้นอย่างแน่นอน (24)
การป้องกันมากกว่าการกระตุ้น - ผกผัน (24)
การป้องกันกระแสไฟย้อนกลับ (32R)
การป้องกันพลังงานต่ำ (37G)
การป้องกันไฟฟ้าขัดข้องแบบย้อนกลับเป็นลำดับ (32R)
การป้องกันแบบ underfrequency (81U)
การป้องกันที่มากเกินไป (81O)
การป้องกันการสตาร์ทอัพ / การปิดเครื่องของกระแสแตกต่างกัน
การป้องกันการเริ่มต้น / ปิดเครื่องของแรงดันไฟฟ้าศูนย์ - เทียม
การป้องกันกระแสเกินแบบอิสระต่ำ (50)
การป้องกันการใช้พลังงานอย่างไม่ตั้งใจ (50/27)
การป้องกันความล้มเหลวของ Breaker (50BF)
ฟังก์ชันสมดุลแรงดันไฟฟ้า (60)
การควบคุมวงจร VT (VTS)
การควบคุมวงจร CT (CTS)

หม้อแปลงไฟฟ้า / ตัวป้องกันตัวเก็บประจุ

การป้องกันความแตกต่าง (87ET)
การป้องกันกระแสเกิน (50)
การป้องกันการโอเวอร์โหลดที่แน่นอน (50)
ป้องกันการโอเวอร์โหลดข้อมูลย้อนกลับ (51)

การป้องกันหม้อแปลงหลัก
การป้องกันความแตกต่างของเครื่องกำเนิดไฟฟ้า - หม้อแปลง (87GTU)
การป้องกันความแตกต่าง (87T)
การป้องกันที่แตกต่างกันของ DPFC (87T)
การป้องกันแผ่นดินที่ผิดพลาด (64REF)
การป้องกันอิมพีแดนซ์เฟสต่อเฟสที่ด้าน HV (21P)
การป้องกันกระแสไฟตรงเกินแรงดันไฟฟ้าที่ด้าน HV (50)
เกินพิกัด (49)
เริ่มระบายความร้อน (49)
การป้องกันกระแสไฟลัดในซีรัมที่ด้าน HV (67G)
การป้องกันกระแสเกินแบบ zero-sequence ที่ด้าน HV (51G)
ป้องกันแรงดันไฟฟ้าแบบ zero-sequence ที่ด้าน HV
การป้องกันกระแสลัดวงจร Gap zero-sequence ที่ด้าน HV
สัญญาณแรงดันไฟฟ้าแบบ zero-sequence ที่ด้านข้างของ LV
การป้องกันมากกว่าการกระตุ้นอย่างแน่นอน (24)
การป้องกันมากกว่าการกระตุ้น - ผกผัน (24)
ความแตกต่างของขั้วไฟฟ้าด้าน HV (62PD)
ป้องกันไฟกระพริบ
การควบคุมวงจร VT (VTS)
การควบคุมวงจร CT (CTS)

Auxiliary Transformer
การป้องกันความแตกต่าง (87T)
การป้องกันกระแสไฟตรงเกินแรงดันไฟฟ้าที่ด้าน HV (50P)
การป้องกันกระแสเกินแบบแรงดันไฟฟ้าที่เกิดจากสาขา 1 ที่ด้านแรงดันไฟต่ำ (50P)
การป้องกันกระแสเกินแบบแรงดันไฟฟ้าสาขา 2 ที่ด้านข้าง (50P)
ป้องกันกระแสเกินแบบ Zero-sequence สำหรับสาขา 1 ที่ด้านข้างของ LV (50 กรัม)
ป้องกันกระแสเกินแบบ Zero-sequence สำหรับสาขา 2 ที่ด้านข้างของ LV (50 กรัม)
เกินพิกัด (49)
เริ่มระบายความร้อน (49)
การปิดกั้นการเปลี่ยนแปลงการโหลดกำลังโหลด (OLTC)
การควบคุมวงจร VT (VTS)
การควบคุมวงจร CT (CTS)

เบ็ดเตล็ด
การป้องกันทางกล
การปรับแรงดันไฟฟ้าและกระแสไฟฟ้าอัตโนมัติในปัจจุบัน
การวินิจฉัยด้วยตนเอง
การซิงโครไนซ์นาฬิกา GPS
เครื่องบันทึกข้อผิดพลาด
