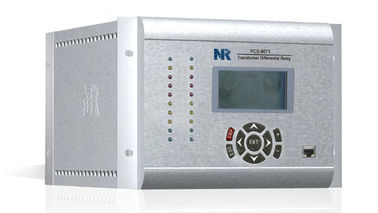

PCS-9671 สามตัวคดเคี้ยวหม้อแปลงไฟฟ้า Differential Protection Relay Microprocessor

PCS-9671 สามตัวคดเคี้ยวหม้อแปลงไฟฟ้า Differential Relay Microprocessor ตัวป้องกันการแตกตัวปัจจุบัน (87T) การตรวจวัดความอิ่มตัวของ CT

PCS-9671 เป็นรีเลย์ที่ใช้ไมโครโปรเซสเซอร์ซึ่งออกแบบมาสำหรับการป้องกันหม้อแปลงไฟฟ้าสองสายหรือสามม้วนที่มีอินพุต CT สูงสุด 3 ชุด นอกจากนี้ยังสามารถใช้เพื่อป้องกันเครื่องปฏิกรณ์นิวเคลียร์หรือใช้เป็นอุปกรณ์ป้องกันความแตกต่างของตะกั่ว มีการป้องกันความแตกต่างของกระแสไฟฟ้าลัดวงจรการป้องกันความแตกต่างของค่าความคลาดเคลื่อนและการป้องกันความผิดพลาดของดิน

รีเลย์สามารถสุ่มตัวอย่างสัญญาณอนาล็อกจากหม้อแปลงทั่วไปหรือรับค่าตัวอย่างจาก Electronic CTs / VTs ผ่านทางหน่วยการควบรวม ตรรกะที่ตั้งโปรแกรมเอาท์พุทไฟ LED อินพุตและเอาต์พุตแบบไบนารีสามารถกำหนดค่าได้ตามข้อกำหนดเฉพาะผ่านเครื่องมือซอฟต์แวร์ ให้การเชื่อมต่อสำหรับบัสสถานีและบัสกระบวนการตามลำดับและสนับสนุน IEC 61850-8-1 MMS, GOOSE, IEC 61850-9-2 ค่าการสุ่มตัวอย่าง

การป้องกันและควบคุม
ยับยั้งการป้องกันความแตกต่างในปัจจุบัน (87T)

มีสองขั้นตอนที่มีการตั้งค่าต่ำและมีการตั้งค่าสูงสำหรับการป้องกันนี้ และขั้นตอนการตั้งค่าต่ำอาจถูกปิดกั้นโดยความอิ่มตัวของ CT, กระแสไฟเข้า, การ overexcitation และความล้มเหลวของวงจร CT นอกจากนี้ขั้นตอนการตั้งค่าที่สูงอาจถูกบล็อกด้วยกระแสไฟฟ้ากระแสสลับและความล้มเหลวของวงจร CT

การป้องกันความแตกต่างของกระแส Unrestraint (50 / 87UT) ใช้เพื่อล้างความผิดพลาดร้ายแรงภายในอย่างรวดเร็ว

การป้องกันความผิดพลาดของแผ่นดินที่ถูก จำกัด (REF)

มีการป้องกัน REF ถึง 3 รายการโดยอิงตามองค์ประกอบค่าความแตกต่างปัจจุบันของ zero-sequence

ป้องกันกระแสเกินเฟสสำหรับแต่ละด้าน (50 / 51P)

มีระบบป้องกันกระแสไฟฟ้าเกิน 3 ระบบ

การป้องกันทางกล (MT)

มีช่องทางกลมากถึง 8 ช่อง

การควบคุมวงจร CT (CTS)

การควบคุมวงจร CT ประกอบด้วยสององค์ประกอบ: ความผิดปกติของวงจร CT โดยไม่มีเครื่องตรวจจับความผิดพลาดและความล้มเหลวของวงจร CT ด้วยกระบะตรวจจับความผิด

ขัดขวางการปิดกั้นปัจจุบันโดยฮาร์โมนิกที่ 2

มีการเลือกการปิดกั้นแบบแบ่งส่วนการปิดกั้นข้ามและการปิดกั้นแบบผสมผสาน

การยับยั้งการโอ้อวดโดยการประสานที่ 5

Overexcitation ถูกตรวจจับผ่านอัตราส่วนของกระแสฮาร์มอนิก 5 และกระแสพื้นฐาน

การตรวจวัดความอิ่มตัวของ CT

ความอิ่มตัวของ CT จะแยกออกจากการสังเคราะห์ที่ 2 และ 3

การจัดการ
64 รายงานการดำเนินงานการป้องกัน, 1024 ระเบียนการเตือนภัยการควบคุมระเบียนการดำเนินงานการควบคุม 1024 และระเบียนการทำงานของผู้ใช้ 1024 64 บันทึกความผิดพลาดและความวุ่นวาย 1024 บันทึก SOE ล่าสุดบันทึกล่าสุดขององค์ประกอบต่อไปนี้การเปลี่ยนแปลงสถานะ พอร์ต 10Base-T / 100Base-TX (RJ45) หรือสองพอร์ต 100Base-FX กับ IEC 61850-8-1 MMS และ GOOSE สำหรับข้อความที่ไม่จำเป็นต่อเวลา IEC 60870 5-103 ผ่าน TCP / IP หรือ DNP 3.0 . พอร์ตด้านหลัง RS-485 สองพอร์ตที่มี IEC 60870-5-103 พอร์ต 100Base-FX สูงสุด 6 พอร์ตด้วย IEC 61850-9-2 Sampling ค่าและ GOOSE สำหรับข้อความที่เกี่ยวกับเวลา พอร์ตด้านหลัง RS-485 หนึ่งพอร์ตสำหรับการซิงโครไนซ์นาฬิกา พอร์ตด้านหลัง RS-232 หนึ่งพอร์ตสำหรับเครื่องพิมพ์ 1 พอร์ต RJ45 หน้าจอสำหรับทดสอบและตั้งค่า การซิงโครไนซ์นาฬิกาผ่านชีพจร, IRIG-B และ SNTP

ฟังก์ชั่นการทดสอบเสริม
การสร้างรายงานข้อบกพร่องเสมือนจริงและการทดสอบการสื่อสาร

การสร้างรายงานการกำกับตนเองเสมือนและการทดสอบการสื่อสาร

การสร้างรายงานการเปลี่ยนแปลงสถานะการป้อนข้อมูลไบนารีเสมือนจริงและการทดสอบการสื่อสาร

การทดสอบผลลัพธ์แบบไบนารี

ใช้การบันทึกข้อผิดพลาดด้วยตนเอง
