PA66 รีเลย์ป้องกันอลูมิเนียมแบบบูรณาการ WISCOM WDZ-440 สำหรับแรงดันไฟฟ้าต่ำ

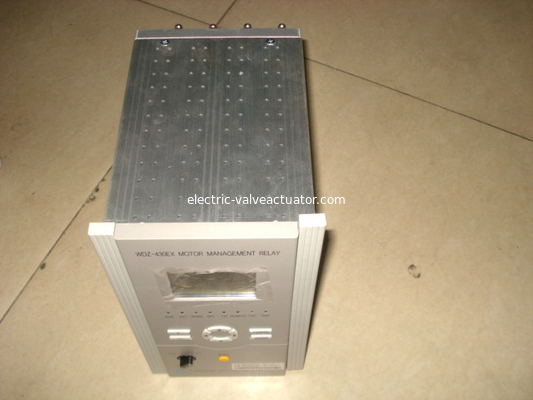

รีเลย์ป้องกัน WISCOM , อุปกรณ์ป้องกันและวัดรวมมอเตอร์ WDZ-430EX



ซีรีย์ Wdz-400 มีรุ่นต่อไปนี้:

wdz-410 line แบบบูรณาการ

อุปกรณ์วัดและควบคุมการป้องกัน

wdz-430 อุปกรณ์วัดและควบคุมการป้องกันมอเตอร์ในตัว

wdz-431 อุปกรณ์ป้องกันส่วนต่างของมอเตอร์

wdz-440 อุปกรณ์วัดและควบคุมการป้องกันแบบบูรณาการของหม้อแปลงไฟฟ้าแรงต่ำ





การกำหนดค่าฟังก์ชันการป้องกันไมโครคอมพิวเตอร์ Wdz-440ex มีดังนี้:



1. การป้องกันกระแสเกิน (แตกเร็ว) ของส่วน I (พร้อมการล็อคทิศทาง การล็อคแรงดันต่ำ การล็อคแรงดันลบ และการเพิ่มค่าคงที่เป็นสองเท่า)



2. การป้องกันกระแสเกิน (* * * * การแตกอย่างรวดเร็ว) ของส่วน II (พร้อมการล็อคทิศทาง การล็อคแรงดันต่ำ การล็อคแรงดันลบ และการเพิ่มค่าคงที่เป็นสองเท่า)



3. การป้องกันกระแสเกิน (กระแสเกินตามเวลาที่กำหนด) ของส่วน III (พร้อมการล็อคทิศทาง การล็อคแรงดันต่ำ การล็อคแรงดันลบ และทางออกการป้องกัน)



4. การป้องกันกระแสเกินเวลาผกผัน (เส้นโค้งลักษณะสี่ของเวลาผกผันมาตรฐาน IEC)



5. ระบบป้องกันการเร่งความเร็วด้านหลัง



6. การป้องกันการโอเวอร์โหลด



7. ลำดับการป้องกันกระแสลบ



8. การป้องกันกระแสไฟตามลำดับเป็นศูนย์



9. การป้องกันการเลือกสายดินแบบเฟสเดียว (สามารถเลือกเกณฑ์ฮาร์มอนิกที่ห้าได้)



10. การป้องกันแรงดันไฟเกิน



11. การป้องกันแรงดันต่ำ



12. การป้องกันการสูญเสียแรงดัน



13. การป้องกันแรงดันไฟฟ้าลำดับเชิงลบ



14. การป้องกันการควบคุมความเย็นของอากาศ



15. การป้องกันแรงดันไฟฟ้าลำดับเป็นศูนย์



16. การป้องกันการไหลของโหลดรอบต่ำ



17. การป้องกันการตัดกระแสไฟต่ำ (พร้อมสลิปล็อคและภายใต้การล็อคกระแสไฟ)



18. การป้องกันการปิด (ไม่มีการตรวจจับแรงดันไฟฟ้าและการตรวจจับแบบซิงโครนัส)



19. การป้องกันการสลับโหมดสแตนด์บายอัตโนมัติ (พร้อมการสลับอัตโนมัติและการกู้คืนอัตโนมัติ ไม่มีแรงดันไฟและกระแสไฟ)



20. การป้องกันความร้อนสูงเกินไป



21. การป้องกันไฟย้อนกลับ



22. การป้องกันเวลาเริ่มต้นนานเกินไป



23. กำหนดเวลาที่แน่นอน IX การป้องกันกระแสเกิน



24. การป้องกันกระแสไฟเกิน IX เวลาผกผัน (เส้นโค้งลักษณะสี่ของเวลาผกผันมาตรฐาน IEC)



25. ตัวเลือกการป้องกัน: พารามิเตอร์มอเตอร์ (หมายเหตุ 1)



26. ตัวเลือกการป้องกัน: การควบคุม PT (หมายเหตุ 2)



27. ตัวเลือกการป้องกัน: การสลับ Pt แบบขนาน (หมายเหตุ 3)



28. การป้องกันปริมาณไฟฟ้าที่ไม่ใช้ไฟฟ้า 1 ~ 8 (หมายเหตุ 4)



สภาพแวดล้อมการป้องกันไมโครคอมพิวเตอร์ Wdz-440ex



อุณหภูมิปกติ: - 10 ℃ ~ 55 ℃



จำกัดอุณหภูมิ: - 30 ℃ ~ 70 ℃



อุณหภูมิในการจัดเก็บ: - 40 ℃ ~ 85 ℃



ความชื้นสัมพัทธ์: ≤ 95% ไม่มีการควบแน่น



ความกดอากาศ: 80 ~ 110kpa
