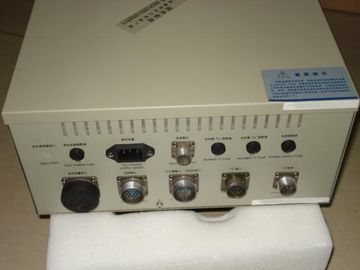

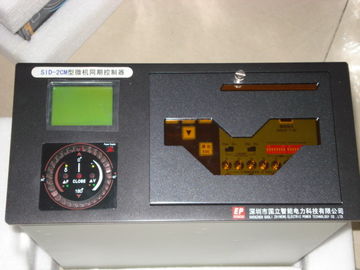

รีเลย์การป้องกันหม้อแปลง, SID - 2CM อุปกรณ์ซิงโครนัสแบบเสมือนอัตโนมัติ

ฟังก์ชั่นหลัก :

1 มี 12 ช่องสำหรับใช้กับเครื่องกำเนิดไฟฟ้า 1-12 เครื่องหรือ

สายไฟขนานในอุปกรณ์ชนิดและคุณลักษณะของการขนานสามารถโดดเด่น

2 พารามิเตอร์การตั้งค่า: เวลาเบรคเกอร์ แรงดันไฟฟ้าที่ยอมให้แตกต่างกัน แรงดันไฟฟ้ามากกว่าการป้องกันค่า;

ค่าความแตกต่างความถี่ที่อนุญาตได้; ค่าสัมประสิทธิ์การควบคุมความถี่ ค่าสัมประสิทธิ์การควบคุมแรงดันไฟฟ้า

มุมไฟที่ยอมให้ใช้; shift busbar มุมเฟส TV;

ค่าล็อคแรงดันไฟฟ้าต่ำทั้งสองด้านของจุดคู่ขนาน ด้านเดียวหรือทั้งสองด้านไม่มีแรงดันไฟฟ้าการทำงาน; synchroscope funtion; ควบคุมความกว้างของพัลส์สำหรับความถี่เดียวกันชื่อเบรกเกอร์

3 อุปกรณ์สามารถตรวจสอบความแตกต่างของเฟสแรกที่เกิดขึ้นได้ในขณะที่การแบ็คอัพแบบขนาน

(ระหว่างเครื่องกำเนิดไฟฟ้าและ busbar หรือสองสายซิงโครนัส) และทำให้ขนานโดยไม่มีผลกระทบ

อุปกรณ์นี้สามารถทำให้เกิดการขนานกับเครื่องกำเนิดไฟฟ้าได้อย่างรวดเร็วโดยผ่านทางที่สามารถนำไปสู่ความถี่และ

ความแตกต่างของแรงดันไฟฟ้าในช่วงอนุญาตตามทฤษฎีการควบคุมเลือน

5 เมื่อขนานจะเริ่มต้นในเวลาเดียวถ้ามุมกำลังและความแตกต่างของแรงดันไฟฟ้าน้อยกว่า

ค่าที่อนุญาตเมื่อขนานระหว่างสายซิงโครนัสมิฉะนั้นจะต้องมีการรอคอยและสัญญาณ,

ไม่ว่าจะเป็นความถี่ที่แตกต่างกันหรือความถี่เท่ากันจะสามารถแยกแยะได้โดยอุปกรณ์โดยอัตโนมัติ

6 อุปกรณ์สามารถทำการทดสอบตัวเองเมื่อทำงานได้ทันเวลาและโดยอัตโนมัตินอกจากนี้ยังสามารถแจ้งเตือนและแสดงข้อผิดพลาดได้

7 เกิดความวุ่นวายเมื่อทีวีเปิดวงจรและล็อคการทำงานของการทำข้อมูลให้ตรงกันและไม่มีแรงดัน

8 คำแนะนำในการควบคุมการเร่งความเร็วสามารถให้โดยอัตโนมัติเมื่อความถี่เหมือนกันในช่วง

กระบวนการขนานของเครื่องกำเนิดไฟฟ้าเพื่อยกเลิกเงื่อนไขความถี่เดียวกัน

การต่อต้านการใช้พลังงานจะเกิดขึ้นไม่ได้หากจำเป็น

9 อุปกรณ์จะแสดงข้อมูลเหล่านี้ - เวลาในการวัดจริงวงจรเบรกเกอร์จะใช้เมื่อปิดและ

วัดค่าการวัดจริง 8 ค่าล่าสุดในทุกช่องหลังจากเสร็จสิ้นการขนาน

เพื่อให้แน่ใจว่าถูกต้องของเวลาที่ใช้เมื่อปิดเครื่อง

เวลาในการปิดเครื่องจะไม่ถูกบันทึกเมื่อมีการขนานความถี่เท่า ๆ กัน

10 จะมีการเข้าถึงการสื่อสารและข้อตกลงการสื่อสารระหว่างอุปกรณ์

และคอมพิวเตอร์แม่ข่าย (RS-232, RS-485) เพื่อตอบสนองความต้องการอุปกรณ์จะเข้าสู่ระบบ DCS

11 อุปกรณ์สามารถทำงานได้แม้ว่าจะอยู่ภายใต้สภาวะอันเลวร้ายอันเนื่องมาจากวิธีการที่สมบูรณ์

วิธีฉนวนกันความร้อนที่เข้มงวดเกี่ยวกับแม่เหล็กไฟฟ้าและไฟฟ้าภาพ;

12 AC หรือ DC สามารถเป็นแหล่งจ่ายไฟของอุปกรณ์และอุปกรณ์สามารถปรับตัวเองให้ 48V-220V AC

หรือแหล่งจ่ายไฟ DC โดยอัตโนมัติ

13 การตรวจสอบและทดสอบสามารถทำได้โดยตรงโดยไม่ใช้อุปกรณ์อื่นใดเนื่องจากโมดูล

เรียกร้องอยู่แล้วในอุปกรณ์

14 ด้านหนึ่งหรือทั้งสองด้านเครื่องตัดปิดแรงดันไฟฟ้าไม่สามารถทำได้ตามคำแนะนำจากคอมพิวเตอร์แม่ข่าย

หรือทั้งสองด้านไม่มีแรงดันไฟฟ้าปิดปิดจากการทำงานสวิทช์ด้านหน้า ..

15 เพื่อใช้เป็นกล้องจุลทรรศน์อัจฉริยะ

1 ค่าแรงดันไฟฟ้ารองทางโทรทัศน์ทั้งสองด้านของตัวแบ่งเพื่อการขนาน

ควรเป็น 100V หรือ 100 / √3 v หรือที่แรงดันไฟฟ้าของสายไฟฟ้าอื่น ๆ

แรงดันไฟฟ้าทีวีที่ด้านระบบสามารถกำหนดมุมเฟสที่จุดขนานทั้งหมดตามลำดับ,

ไม่มีหม้อแปลงแยกต่างหากสำหรับฉนวนและหันมุมเฟสจะต้อง

2 อินพุตแบบดิจิตอลทั้งหมดเป็นจุดเชื่อมต่อแบบเปิดเช่นจุดคู่ขนาน,

รีเซ็ตระยะไกล, การติดต่อเสริมของเบรกเกอร์และอื่น ๆ ;

3 สามารถใช้คอนแทคเลอร์ส์ประเภทเปิดได้โดยปกติสำหรับรีเลย์แม่เหล็กไฟฟ้าเล็ก ๆ น้อย ๆ

สัญญาณของดิจิตอลเอาต์พุตความจุของการสัมผัสคือ 220V AC 5A หรือ 220V DC 0.5A;

4 พอร์ตการสื่อสารสองพอร์ตหนึ่งคือ RS-232 อีกตัวหนึ่งคือ RS-485;

5 แหล่งจ่ายไฟควรเป็น 48-220VAC หรือ DC, การใช้พลังงานสูงสุดคือ 20W;

6 ฉนวน:

วงจรกระแสไฟฟ้าอ่อนลงสู่พื้นดิน: 500V 50Hz เป็นเวลาหนึ่งนาที

วงจรกระแสไฟฟากับโลก: 2000V 50Hz นานหนึ่งนาที;

ระหว่างวงจรไฟฟ้ากระแสสลับและวงจรไฟฟ้ากระแสสลับ: 1000V 50 / 60Hz เป็นเวลาหนึ่งนาที

7 บรรยากาศของการทำงาน:

A: ช่วงอุณหภูมิ:

(1) การทำงาน: 0 ถึง + 50 ℃;

(2): การขนส่ง / การจัดเก็บ: -20 ถึง + 70 ℃;

B: ความชื้นสูงสุด: 90%;
