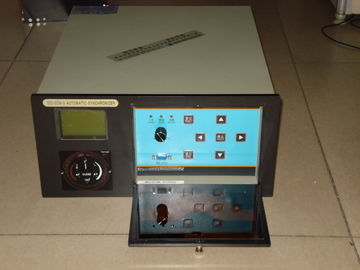

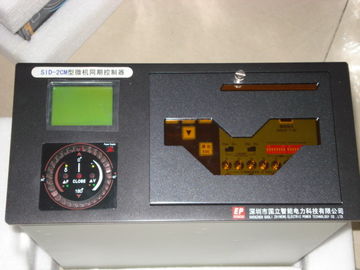

รีเลย์ป้องกันหม้อแปลงไฟฟ้า, SID - 2CM กึ่งอัตโนมัติ - อุปกรณ์ซิงโครไนซ์

ฟังก์ชั่นหลัก :

1 มีสิบสองช่องทางที่จะใช้สำหรับเครื่องกำเนิดไฟฟ้า 1-12 หน่วยหรือ

สายไฟที่ขนานกันในอุปกรณ์ชนิดและคุณสมบัติของการขนานสามารถแยกแยะได้

2 การตั้งค่าพารามิเตอร์: เวลาเบรกเกอร์; ความแตกต่างของแรงดันไฟฟ้าที่อนุญาต มากกว่าแรงดันปกป้องค่า;

ค่าส่วนต่างความถี่ที่อนุญาต ค่าสัมประสิทธิ์การควบคุมความถี่ สัมประสิทธิ์การควบคุมแรงดันไฟฟ้า

มุมของกำลังไฟที่อนุญาต； ผู้เข้ามาและบัสบาร์ทีวีจัดอันดับแรงดันไฟฟ้า เปลี่ยนมุมเฟสบัสบาร์ทีวี

ค่าล็อคแรงดันไฟฟ้าต่ำทั้งสองด้านของจุดคู่ขนาน ด้านเดียวหรือทั้งสองด้านไม่มีแรงดันไฟฟ้าใช้งาน； ฟังก์ชั่นซินโคสโคป ควบคุมความกว้างพัลส์สำหรับความถี่เดียวกันชื่อเบรกเกอร์

3 อุปกรณ์สามารถตรวจสอบความแตกต่างของเฟสศูนย์แรกที่ดูเหมือนจะถูกยึดขณะทำการขนาน

(ระหว่างเครื่องกำเนิดกับบัสบาร์หรือสองซิงโครนัส) และทำการขนานโดยไม่ส่งผลกระทบ

4 อุปกรณ์สามารถสร้างเครื่องกำเนิดไฟฟ้าแบบขนานอย่างรวดเร็วผ่านวิธีที่สามารถนำไปสู่ความแตกต่างของความถี่และ

ความต่างของแรงดันไฟฟ้าในช่วงที่อนุญาตตามทฤษฎีการควบคุมฟัซซี

5 เมื่อการขนานจะเริ่มพร้อมกันเฉพาะในกรณีที่มุมพลังงานและความต่างศักย์ไฟฟ้ามีค่าน้อยกว่า

ค่าที่อนุญาตเมื่อขนานระหว่างบรรทัดซิงโครนัสมิฉะนั้นจะต้องมีการรอและสัญญาณ

ไม่ว่าจะเป็นความถี่ที่แตกต่างหรือความถี่ที่เหมือนกันสามารถแยกแยะได้โดยอุปกรณ์

6 อุปกรณ์สามารถทำการทดสอบตัวเองเมื่อทำงานทันเวลาและโดยอัตโนมัตินอกจากนี้ยังสามารถปลุกและแสดงข้อผิดพลาด;

7 น่าตกใจเมื่อทีวีเปิดวงจรและล็อคการทำงานของการซิงโครไนซ์และการปิดที่ไม่ใช้แรงดันไฟฟ้า

8 สามารถให้คำแนะนำการควบคุมความเร่งได้โดยอัตโนมัติเมื่อความถี่เท่ากันในระหว่าง

กระบวนการของการขนานของเครื่องกำเนิดไฟฟ้าเพื่อยกเลิกสภาพความถี่ที่เหมือนกัน

การขนานของการต่อต้านกำลังจะไม่ปรากฏอย่างแน่นอนถ้าจำเป็น

9 อุปกรณ์จะแสดงข้อมูลเหล่านี้ - เวลาการวัดจริงที่วงจรเบรกเกอร์ใช้เมื่อปิดและ

ค่าการวัดจริงแปดค่าสุดท้ายที่บันทึกในทุกช่องสัญญาณหลังจากทำการขนานกัน

เพื่อให้แน่ใจถึงความถูกต้องของเวลาที่ใช้เมื่อปิดเบรกเกอร์

เวลาสำหรับการปิดเบรกเกอร์จะไม่ถูกบันทึกเมื่อมันขนานกันกับความถี่ที่เหมือนกัน

10 การเข้าถึงการสื่อสารและข้อตกลงการสื่อสารจะมีให้ระหว่างอุปกรณ์

และโฮสต์คอมพิวเตอร์ (RS-232, RS-485) เพื่อให้เป็นไปตามข้อกำหนดที่อุปกรณ์จะเข้าสู่ระบบ DCS

11 อุปกรณ์สามารถทำงานได้แม้ภายใต้สภาวะที่น่ากลัวเนื่องจากวิธีการนั้นสมบูรณ์

และวิธีฉนวนที่เข้มงวดเกี่ยวกับแม่เหล็กไฟฟ้าและไฟฟ้ารูป;

12 AC หรือ DC สามารถเป็นแหล่งจ่ายไฟของอุปกรณ์และอุปกรณ์สามารถปรับตัวเองเป็น 48V - 220V AC

หรือแหล่งจ่ายไฟ DC โดยอัตโนมัติ

13 การตรวจสอบและทดสอบสามารถทำได้โดยตรงโดยไม่ต้องใช้อุปกรณ์อื่นใดเนื่องจากโมดูล

ต้องการแล้วในอุปกรณ์;

14 สามารถตัดเบรกเกอร์ด้านเดียวหรือทั้งสองข้างได้โดยไม่ต้องใช้แรงดันไฟฟ้าตามคำแนะนำจากโฮสต์คอมพิวเตอร์；

หรือทั้งสองด้านไม่มีเบรกเกอร์ปิดแรงดันไฟฟ้าจากการใช้งานสวิตช์แผงด้านหน้า ..

15 เพื่อใช้เป็นเครื่องซิงโครไนซ์อัจฉริยะ

1 ค่าแรงดันไฟฟ้าทุติยภูมิทีวีทั้งสองด้านของเบรกเกอร์สำหรับการขนาน

ควรเป็น 100V หรือ 100 / √3 v หรือที่หนึ่งคือแรงดันไฟฟ้าเส้นแรงดันไฟฟ้าเฟสอื่น ๆ

แรงดันทีวีด้านระบบสามารถตั้งค่ามุมเฟสหมุนที่จุดขนานทั้งหมดตามลำดับ

ไม่ต้องใช้หม้อแปลงแยกต่างหากสำหรับการทำฉนวนและมุมเลี้ยว

2 อินพุตดิจิตอลทั้งหมดเป็นปกติจุดเชื่อมต่อแบบเปิดเช่นตัวเลือกจุดขนาน

รีเซ็ตจากระยะไกลผู้ช่วยเสริมของเบรกเกอร์และอื่น ๆ ;

3 โดยปกติแล้วหน้าสัมผัสแบบเปิดของรีเลย์แม่เหล็กไฟฟ้าเล็ก ๆ น้อย ๆ สามารถนำมาใช้ในการควบคุมได้

สัญญาณดิจิตอลเอาท์พุทความจุของหน้าสัมผัสคือ 220V AC 5A หรือ 220V DC 0.5A

4 พอร์ตสื่อสารสองพอร์ตหนึ่งพอร์ตคือ RS-232 พอร์ตอีกพอร์ตหนึ่งคือ RS-485;

5 แหล่งจ่ายไฟควรเป็น 48-220VAC หรือ DC, การใช้พลังงานสูงสุดคือ 20W;

6 ฉนวน:

วงจรไฟฟ้าอ่อนลงสู่ดิน: 500V 50Hz เป็นเวลาหนึ่งนาที

วงจรกระแสไฟฟ้าสู่โลก: 2000V 50Hz เป็นเวลาหนึ่งนาที

ระหว่างวงจรกระแสอ่อนกับวงจรกระแสไฟ: 1000V 50 / 60Hz เป็นเวลาหนึ่งนาที

7 บรรยากาศการทำงาน:

A: ช่วงอุณหภูมิ:

(1) การดำเนินงาน: 0 ถึง + 50 ℃;

(2): การขนส่ง / การเก็บรักษา: -20 ถึง + 70 ℃;

B: ความชื้นสูงสุด: 90%;
