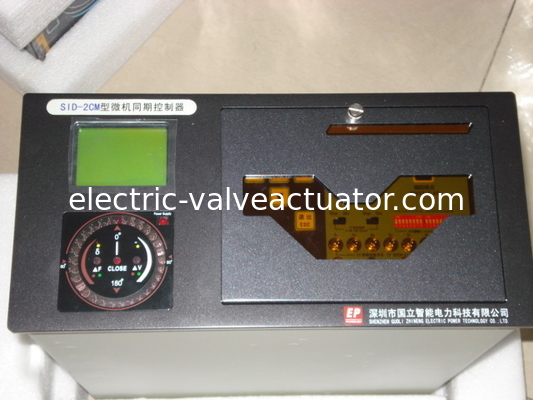

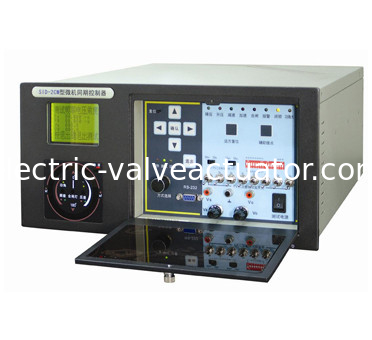

SID-2CM เครื่องกําเนิดสาย multiplexing microcomputer synchronization

หน้าที่หลัก:

1 มี 12 ช่องทางที่จะใช้สําหรับ 1-12 ยูนิตเครื่องกําเนิดพลังงานหรือ

สายไฟฟ้าที่เดินขนานในอุปกรณ์ สามารถแยกประเภทและคุณสมบัติของการเดินขนานได้

2 ปริมาตรการตั้งค่า: เวลาตัดสาย; ความแตกต่างความกระชับกําลังที่อนุญาต; ค่าป้องกันความกระชับกําลังเกิน;

ค่าความแตกต่างความถี่ที่อนุญาต; คณิตควบคุมความถี่; คณิตควบคุมแรงดัน

มุมพลังงานที่อนุญาต ความดันเฉพาะของทีวีที่เข้าและบัสบาร์ มุมระยะของทีวีที่เปลี่ยนบัสบาร์

ค่าล็อคความดันต่ําในทั้งสองข้างของจุดขนาน หนทางเดียวหรือทั้งสองข้างที่ทํางานโดยไม่มีความดัน หน้าที่ซินครอสโกป การควบคุมความกว้างของแรงผลักดันสําหรับความถี่เดียวกัน

3 อุปกรณ์สามารถให้แน่ใจว่าความแตกต่างระยะศูนย์แรกที่ปรากฏว่าถูกจับในขณะที่ความแตกต่างคู่กัน

(ระหว่างเครื่องกําเนิดและบัสบาร์ หรือสายสัญมุกสองสาย) และทําการขนานกันโดยไม่กระทบ;

4 อุปกรณ์สามารถทําการเรียงลําดับที่รวดเร็วของผู้ผลิตโดยวิธีการที่มันสามารถนําความถี่

ความแตกต่างของแรงดันในช่วงที่อนุญาตตามทฤษฎีการควบคุมแบบ fuzzy

5 เมื่อการควบคู่จะเริ่มต้นในครั้งเดียวเท่านั้นถ้ามุมพลังงานและความแตกต่างของแรงดันน้อยกว่า

ค่าที่อนุญาตในการเดินขนานระหว่างสายร่วมกัน ไม่เช่นนั้น, ต้องมีการรอและสัญญาณ

สามารถแยกความถี่ต่างหรือความถี่เหมือนกัน โดยอุปกรณ์ได้โดยอัตโนมัติ

6 อุปกรณ์สามารถทําการทดสอบตัวเองเมื่อการทํางานในเวลาที่ถูกต้องและอัตโนมัติ, มันยังสามารถเตือนและแสดงถ้ามีความผิดพลาด;

7 ระเบิดเตือนเมื่อทีวีเปิดวงจรและล็อคการทํางานของ synchronizing และการปิดไม่แรงดัน

8 คําสั่งการควบคุมเร่งสามารถให้โดยอัตโนมัติเมื่อความถี่เป็นเหมือนกันระหว่างการทํางาน

กระบวนการการเรียบเรียงของเครื่องกําเนิดเพื่อยกเลิกสภาพความถี่ที่เหมือนกัน

การปะทะกันพลังงานจะไม่มีวันปรากฏแน่นอนถ้าจําเป็น

9 อุปกรณ์จะแสดงข้อมูลเหล่านี้ ✓ เวลาในการวัดจริงที่วงจรตัดปิดเมื่อปิดและ

ค่าการวัดจริง 8 ครั้งล่าสุดที่บันทึกไว้ในช่องทุกช่อง หลังจากทําการจับคู่ใน

เพื่อให้แน่ใจถึงความแม่นยําของเวลาที่ใช้ในการปิด

เวลาในการปิดเครื่องตัดไฟ จะไม่ได้บันทึกเมื่อมันเป็นความถี่ที่เหมือนกัน

10 การเข้าถึงการสื่อสารและข้อตกลงการสื่อสารจะให้บริการระหว่างอุปกรณ์

และคอมพิวเตอร์โฮสต์ (RS-232, RS-485) เพื่อตอบโจทย์ความต้องการ อุปกรณ์จะรับเข้าสู่ระบบ DCS

11 อุปกรณ์สามารถทํางานแม้แต่ภายใต้สภาพที่แย่เพราะวิธีการ

และวิธีการกันหนาวที่เข้มงวดต่อไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

12 AC หรือ DC สามารถเป็นปัจจุบันของอุปกรณ์และอุปกรณ์สามารถปรับตัว 48V ลง 220V AC

หรือไฟฟ้าแบบ DC โดยอัตโนมัติ

การตรวจสอบและการทดสอบสามารถทําโดยตรงโดยไม่ต้องอุปกรณ์อื่น ๆ

ที่ต้องการมีอยู่ในอุปกรณ์แล้ว

14 สามารถทําการตัดความแรงดันแบบปิดแบบไม่มีแรงดันด้านหนึ่งหรือทั้งสองข้างได้ตามคําแนะนําจากคอมพิวเตอร์เจ้าภาพ

หรือทั้งสองข้างไม่มีแรงดันปิดตัดจากการทํางานสวิทช์ด้านหน้าแพนล์..

15 ใช้เป็นเครื่อง synchroscope ที่ฉลาด

1. การเข้าของแรงดันรองของทีวีในทั้งสองข้างของเครื่องตัดวงจรสามารถเป็นทั้งแรงดันระยะหรือแรงดันสายสัญญาณทีวีที่นําตัวอย่างมาจากทั้งสองข้างไม่มีพื้นฐานที่เหมือนกันภายในอุปกรณ์ และเป็นอิสระจากว่าความดันถ้อยมือสองของทีวีเป็นพื้นฐานที่เหมือนกันหรือไม่แต่ละจุดขนานสามารถตั้งมุมของความดันรองของระบบด้านทีวีแยกกัน โดยไม่ต้องติดตั้งแปลงแยกและแปลงมุม

2ค่าสวิทช์เข้าทั้งหมด (การเลือกจุดขนาน, การรีเซ็ตทางไกล, การเริ่มต้นการทํางานร่วมกัน, การยืนยันการปิดแบบไม่มีแรงกระตุ้นด้านเดียว, การยืนยันการปิดอากาศแบบไม่มีแรงกระตุ้นติดต่อผู้ช่วยของเครื่องตัดวงจร, ฯลฯ) เป็นปกติที่ติดต่ออากาศเปิด

3. ปริมาณสวิทช์ผลิต (เร่ง, ความช้า, กระตุ้น, ปิด, มุมกําลังเกินขั้นต่ํา, เตือน, การสูญเสียพลังงาน, ฯลฯ) สัญญาณควบคุมใช้เรเล่ไฟฟ้าแม่เหล็กขนาดเล็ก ปกติเปิดการติดต่ออากาศ ("การสูญเสียพลังงาน" ปกติปิด), ที่มีความสามารถติดต่อของ 220V AC, 5A หรือ 220V DC, 0.5A. เมื่อใช้ MOSFET relay ที่ไม่มีการติดต่อในวงจรปิด, มันคือ 600V DC, 6A

4หน่วยสื่อสาร RS-232 และ RS-485 แต่ละหน่วย

5พลังงานไฟฟ้าทํางานสามารถเป็น 110-220 โวลต์ AC / DC, โดยการบริโภคพลังงานไม่เกิน 30 โวลต์ แอมเปอร์.

6ความแข็งแรงของการกันไฟฟ้า: วงจรไฟฟ้าอ่อนแรงต่อพื้นดิน: 500V 50Hz 1 นาที

วงจรปัจจุบันที่แรงต่อพื้นดิน: 2000V 50Hz 1 นาที

ระหว่างวงจรไฟฟ้าแข็งแรงและอ่อนแอ: 1000V 50Hz 1 นาที

7สภาพแวดล้อมการทํางาน: อุณหภูมิการทํางาน: -10 °C ~ 55 °C

อุณหภูมิการเก็บรักษา: -20 °C ~ 70 °C

อุณหภูมิสัมพันธ์: ไม่เกิน 90%
