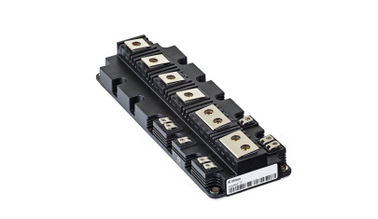

| ชื่อแบรนด์: | Infineon |
| เลขรุ่น: | FF1500R12IE5 |
| ขั้นต่ำ: | 1 ชุด |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1000sets |
การใช้งานที่เป็นไปได้
•ระบบ UPS
•แปลงพลังงานสูง
•การใช้พลังงานแสงอาทิตย์
•ไดรฟ์มอเตอร์
คุณสมบัติทางไฟฟ้า
• T vj op = 175 ° C
•อุณหภูมิการใช้งานที่เพิ่มขึ้น T vj op
•ทนทานที่เหนือชั้น
•ร่อง IGBT 5
•ความสามารถในการลัดวงจรสูง
คุณสมบัติทางเครื่องกล
•แพ็คเกจที่มี CTI> 400
•ความหนาแน่นของพลังงานสูง
•ความสามารถในการใช้พลังงานและความร้อนสูง
•ระยะห่างสูงสุดและระยะห่าง
อินเวอร์เตอร์ IGBT
ค่านิยมสูงสุด
| แรงดัน Collector-emitter | Tvj = 25 ° C | VCES | 1200 | V |
| กระแสเก็บ DC แบบต่อเนื่อง | TC = 100 ° C, Tvj max = 175 ° C | IC nom | 1500 | |
| กระแสสะสมสูงสุดซ้ำ | tP = 1 ms | ICRM | 3000 | |
| แรงดันไฟฟ้าสูงสุดของ Gate-emitter | VGES | +/- 20 | V |
ค่าคุณลักษณะ min. ทั่วไป สูงสุด
| แรงดันอิ่มตัวของ Collector-emitter | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | VCE นั่ง | 1,70 2,00 2,15 | 2,15 2,45 2,60 | VVV | |
| แรงดันไฟฟ้าประตู | IC = 41,0 mA, VCE = VGE, Tvj = 25 ° C | VGEth | 5,25 | 5,80 | 6,35 | V |
| Gate charge | VGE = -15 V ... +15 V, VCE = 600 V | QG | 7,15 | μC | ||
| ตัวต้านทานประตูภายใน | Tvj = 25 ° C | RGint | 0,6 | Ω | ||
| Input capacitance | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | nF | ||
| ความจุในการถ่ายโอนข้อมูลย้อนกลับ | f = 1 MHz, Tvj = 25 ° C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | nF | ||
| กระแสตัดกระแส Collector-emitter | VCE = 1200 V, VGE = 0 V, Tvj = 25 ° C | ไอศครีม | 5,0 | mA | ||
| กระแสไฟรั่วของ Gate-emitter | VCE = 0 V, VGE = 20 V, Tvj = 25 ° C | IGES | 400 | nA | ||
| เวลาการหน่วงเวลาในการเปิดเครื่อง, ภาระอุปนัย | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | td on | 0,26 0,28 0,28 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
| เวลาที่เพิ่มขึ้นโหลดอุปนัย | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | TR | 0,16 0,17 0,18 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
| เวลาหน่วงการเปิด - ปิด, ภาระอุปนัย | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | td off | 0,51 0.56 0,59 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
| เวลาตก, ภาระอุปนัย | IC = 1500 A, VCE = 600 V VGE = ± 15 V RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | TF | 0,09 0.11 0,13 | ไมโครวินาที ไมโครวินาที ไมโครวินาที | ||
| การเปิดเครื่องสูญเสียพลังงานต่อชีพจร | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, di / dt = 7900 A / μs (Tvj = 175 ° C) RGon = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | กัป | 120 180 215 | mJ mJ mJ | ||
| ลดการสูญเสียพลังงานต่อชีพจร | IC = 1500 A, VCE = 600 V, LS = 30 nH VGE = ± 15 V, du / dt = 2750 V / μs (Tvj = 175 ° C) RGoff = 0,82 Ω Tvj = 25 ° C Tvj = 125 ° C Tvj = 175 ° C | Eoff | 155 195 220 | mJ mJ mJ | ||
| ข้อมูล SC | VGE ≤ 15 V, VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs, Tvj = 175 ° C | ISC | 5600 | |||
| ความต้านทานความร้อนการเชื่อมต่อกับกรณี | IGBT ต่อ IGBT แต่ละครั้ง | RthJC | 19,5 | K / กิโลวัตต์ | ||
| ความต้านทานความร้อนกรณีที่ฮีทซิงค์ | IGBT ต่อ IGBT แต่ละครั้ง λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 12,5 | K / กิโลวัตต์ | ||
| อุณหภูมิภายใต้เงื่อนไขการเปลี่ยน | Tvj op | -40 | 175 | ° C |
