ซีรี่ย์ ZH3000 Φ11mm 9 เมตร Long Eddy Current Sensor สําหรับการวัดการเคลื่อนที่แกนในการติดตามความเร็วหมุน

ซีรี่ย์ ZH3000 Φ11mm 9 เมตร Long Eddy Current Sensor สําหรับการวัดการเคลื่อนที่แกนในการติดตามความเร็วหมุน

ชื่อแบรนด์:	Zhonghe
เลขรุ่น:	ZH3000 Φ 11
ขั้นต่ำ:	1
ราคา:	Negotiations

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

ช่วงการรับรู้:

4 มม.

ชุด:

ZH3000

อุณหภูมิในการทำงาน:

20 (°ซ)

ประเภทเซ็นเซอร์:

กระแสเอ็ดดี้

รายละเอียดการบรรจุ:

กล่องเดิมใหม่

เน้น:

เซนเซอร์วัดกระแสไหลวนยาว 9 เมตร

เซ็นเซอร์วัดความเร็วการหมุนของโพรบ Φ11 มม

ดิสเพลสเมนต์เซนเซอร์การวัดการเคลื่อนที่ตามแนวแกน

คําอธิบายสินค้า

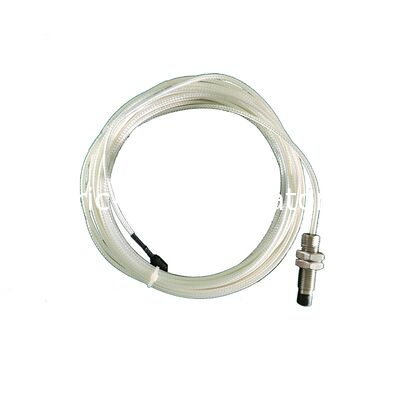

ZH3000 Series Φ11 (50) 9-Meter Eddy Current Sensor Probe

เซ็นเซอร์วัดการกระจัดตามแนวแกนขั้นสูงสำหรับใช้งานกับเครื่องจักรหมุนอุตสาหกรรม

ภาพรวมผลิตภัณฑ์

เซ็นเซอร์กระแสไหลวนรุ่น ZH3000 ผสมผสานประสิทธิภาพขั้นสูงเข้ากับการสลับเปลี่ยนส่วนประกอบได้ง่าย โดยมีขายึดแบบติดตั้งบนราง DIN ความหนาแน่นสูง ซึ่งช่วยประหยัดพื้นที่ได้ 50% เมื่อเทียบกับการติดตั้งแบบสกรูทั่วไป เข้ากันได้กับมาตรฐาน API 670 (ฉบับที่ 4) และได้รับการรับรองสำหรับสภาพแวดล้อมที่เป็นอันตรายด้วยระดับการป้องกันการระเบิด ExiaⅡCT2~T6

การกำหนดค่าระบบ

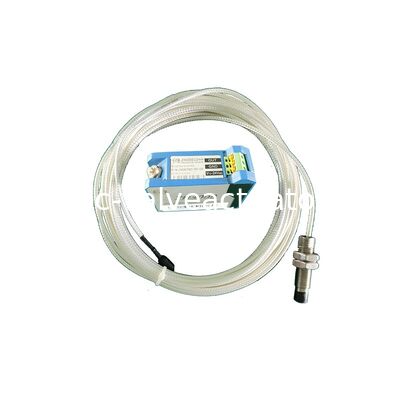

ระบบเซ็นเซอร์กระแสไหลวน ZH3000 ประกอบด้วยส่วนประกอบหลักสามส่วน:

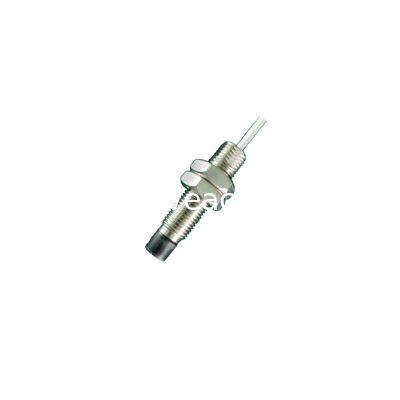

โพรบ ZH3000: มีให้เลือกในเส้นผ่านศูนย์กลาง Φ8mm, Φ11mm และ Φ25mm พร้อมความยาวสายเคเบิล 1m หรือ 0.5m
สายต่อ ZH3000: ปลั๊ก SMA แบบล็อคตัวเองพร้อมการป้องกันน้ำมัน มีให้เลือกในความยาว 4m, 4.5m, 8m และ 8.5m

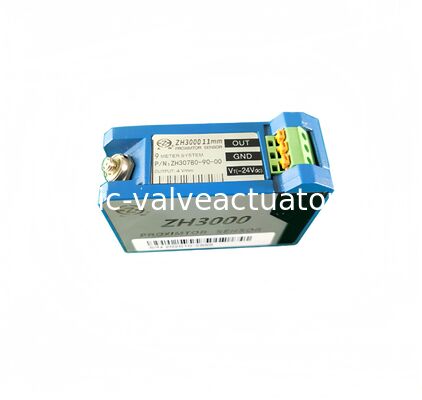

พรีแอมพลิฟายเออร์ ZH3000: ส่วนประกอบหลักของระบบพร้อมวงจรการสั่น การตรวจจับ การกรอง และการขยายสัญญาณ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ZH3000 Φ8mm	ZH3000 Φ11mm	ZH3000 Φ25mm
เส้นผ่านศูนย์กลางโพรบ (มม.)	8	11	27.1
ช่วงเชิงเส้นสถิต (มม.)	2	4	12.7
ความไวเชิงสถิต (V/mm)	8	4	0.8
การตอบสนองความถี่	(0～15)kHz	(0～8)kHz	(0～3)kHz
ช่วงการวัด: ช่องว่างจุดกึ่งกลาง (มม.)	1.8	3	9
ช่วงการวัด: แรงดันไฟฟ้าจุดกึ่งกลาง (V)	-10	-10	-7.08

ข้อมูลจำเพาะทั่วไป

แหล่งจ่ายไฟ: (-20 ~ 26)Vdc

การใช้พลังงาน: 12-15mA

อุณหภูมิในการทำงาน: พรีแอมพลิฟายเออร์: -30℃~+70℃, โพรบ: -40℃~+150℃

อุณหภูมิในการจัดเก็บ: พรีแอมพลิฟายเออร์: -35℃~+100℃, โพรบ: -40℃~+177℃

การป้องกันตัวเรือน: IP20 หรือสูงกว่า

ความยาวสายเคเบิลระบบ: รวม 5m หรือ 9m

ขีดจำกัดความสูง: <2000m

คุณสมบัติทางกล

วัสดุโพรบ: โพลีฟีนิลีนซัลไฟด์ (PPS)

วัสดุตัวเรือน: สแตนเลส 1Cr18Ni9Ti

วัสดุสายเคเบิล: โคแอกเซียลชีลด์พร้อมปลอกนอก FEP

วัสดุขั้วต่อ: ทองเหลืองหรือทองสัมฤทธิ์เบริลเลียมชุบทอง

วัสดุพรีแอมพลิฟายเออร์: ADC12

ความต้านทานแรงดึงของโพรบ: สูงสุด 30 กก. ระหว่างฝาครอบป้องกันและตัวเรือน

รัศมีการโค้งงอของสายเคเบิลขั้นต่ำ: 25.4 มม. (30 มม. สำหรับสายเคเบิลหุ้มเกราะ)
