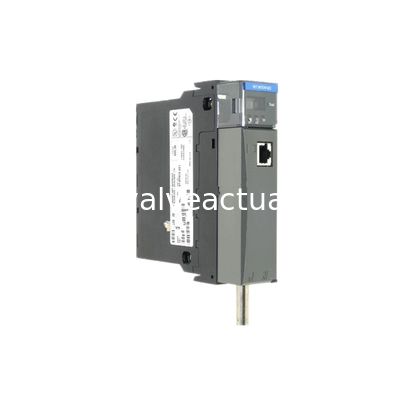

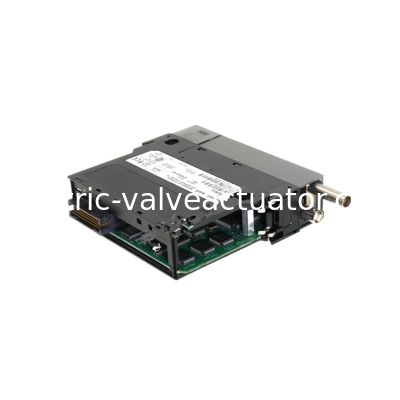

| ชื่อแบรนด์: | Honeywell |
| เลขรุ่น: | TC-CCR013 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ผู้ผลิต | Honeywell |
|---|---|
| ประเภท | มาตรการ |
| รายการ | TC-CCR013 |
| ประเภทการควบคุม | Control Logix |
| โมดูล | โมดูลอินเทอร์เฟซ Redundant Control Net |
| อัตรา | Dual Red FW |
| พลังงาน | 24 VDC |
| การใช้งาน | CNI Redundant Media |
หลังจากมาถึงไซต์งาน ก่อนการติดตั้งระบบ จำเป็นต้องพิจารณาว่าสภาพแวดล้อมการติดตั้งตรงตามข้อกำหนดของสภาพแวดล้อมการใช้งานของ PLC หรือไม่ ซึ่งสามารถอ้างอิงถึงคู่มือผู้ใช้ของผลิตภัณฑ์ต่างๆ ได้ แต่ไม่ว่า PLC ใดก็ตาม ไม่สามารถติดตั้งในสถานที่ดังต่อไปนี้ได้: สถานที่ที่มีก๊าซกัดกร่อน แสงแดดส่องถึงโดยตรง สถานที่ที่อุณหภูมิมีการเปลี่ยนแปลงอย่างรวดเร็วในช่วงเวลาสั้นๆ ในค่าบนและล่าง น้ำมัน น้ำ เคมีภัณฑ์เข้าได้ง่าย มีฝุ่นละออง การสั่นสะเทือน และชิ้นส่วนการติดตั้งจะทำให้เกิดการเคลื่อนตัว
หากต้องใช้งานในสภาพแวดล้อมข้างต้น ควรทำกล่องควบคุมที่เหมาะสมสำหรับ PLC พร้อมข้อกำหนดและมาตรการป้องกันที่จำเป็น หากคุณต้องการใช้งานในอุณหภูมิต่ำมากในภาคสนาม คุณสามารถใช้กล่องควบคุมพร้อมฟังก์ชันทำความร้อน วิธีการทำกล่องป้องกันหรือกล่องควบคุมเหล่านี้ ผู้ผลิตแต่ละรายและผู้รวมระบบที่มีคุณสมบัติเหมาะสมจะจัดหาและออกแบบที่สอดคล้องกันให้กับลูกค้า
นอกเหนือจากบันทึกย่อข้างต้น ยังมีบันทึกย่ออื่นๆ ที่ต้องใส่ใจ
สิ่งสำคัญประการแรกคือการแยกไฟฟ้าสถิต ไฟฟ้าสถิตเป็นนักฆ่าที่มองไม่เห็น แต่หลายคนมักจะมองข้ามไปเพราะอาจไม่เป็นอันตรายถึงชีวิต ในสถานที่แห้งแล้งในภาคเหนือของจีน ไฟฟ้าสถิตบนร่างกายมนุษย์เป็นสาเหตุของความเสียหายจากไฟฟ้าสถิตต่อส่วนประกอบอิเล็กทรอนิกส์ แม้ว่าคุณจะถูกไฟฟ้าสถิต ก็เป็นเพียงอาการชาเล็กน้อยเท่านั้น แต่ก็อาจถึงแก่ชีวิตสำหรับ PLCS และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
เพื่อหลีกเลี่ยงไฟฟ้าสถิต มีสามวิธี: ในการบำรุงรักษาหรือเปลี่ยนส่วนประกอบ โปรดแตะพื้นโลหะก่อนเพื่อขจัดไฟฟ้าสถิต อย่าสัมผัสขั้วต่อหรือหมุด IC บนแผงวงจร เมื่อไม่ได้ใช้งานส่วนประกอบอิเล็กทรอนิกส์ โปรดใช้แพ็คเกจที่มีฉนวนไฟฟ้าสถิตและวางส่วนประกอบไว้ข้างใน ลองนึกภาพว่าส่วนประกอบของ PLC เป็นทารกที่บอบบาง และไฟฟ้าสถิตจะทำให้ทารกเสียชีวิต จะง่ายกว่าที่จะจัดการกับปัญหาในวิธีที่ถูกต้อง
ในระหว่างการติดตั้ง RACK หลังจากกำหนดตำแหน่งของส่วนประกอบควบคุมและช่องต่างๆ ในกล่องควบคุมแล้ว ให้ทำเครื่องหมายรูตามขนาดที่แสดงในแบบร่าง และขันสกรูยึดให้แน่นจนกว่าฐานจะมั่นคงหลังจากเจาะ ก่อนติดตั้งโมดูลจ่ายไฟ จำเป็นต้องใส่ใจว่าปลายสายดินบนสายไฟเชื่อมต่อกับตัวเรือนโลหะหรือไม่ ถ้าไม่ ควรเชื่อมต่อ การลงกราวด์ที่ไม่ดีอาจนำไปสู่ปัญหาต่างๆ มากมาย รวมถึงไฟฟ้าสถิต ไฟกระชาก การรบกวนภายนอก และอื่นๆ เนื่องจากไม่ได้ลงกราวด์ บ่อยครั้งที่ PLC สามารถทำงานได้ ดังนั้นวิศวกรที่ไม่มีประสบการณ์จำนวนมากจึงเข้าใจผิดว่าการลงกราวด์ไม่สำคัญเท่าไหร่ มันเหมือนกับการปีนเขาโดยไม่มีสายเคเบิลป้องกัน มันไม่ได้ผลเมื่อคุณกำลังเคลื่อนที่ไปข้างหน้า แต่เมื่อคุณพลาดไป โดยไม่มีเชือกนั้น ชีวิตของคุณก็จบลง การลงกราวด์ PLC เทียบเท่ากับ PLC บนสายเคเบิลป้องกัน
เมื่อติดตั้งโมดูล I/O ควรสังเกตเรื่องต่อไปนี้: ก่อนที่จะใส่โมดูล I/O ลงในช่องเสียบบนแร็ค จำเป็นต้องยืนยันว่าโมดูลนั้นเป็นโมดูลที่ออกแบบไว้ล่วงหน้าด้วยตัวมันเองหรือไม่ เมื่อใส่โมดูล I/O ลงในช่องเสียบนำทางบนแร็ค จะต้องใส่ลงไปที่ด้านล่างเพื่อให้แน่ใจว่าจุดสัมผัสเชื่อมต่อกันอย่างใกล้ชิด สกรูยึดของโมดูลต้องถูกล็อค เมื่อใส่บล็อกขั้วต่อ จะต้องขันสกรูบนและล่างให้แน่น เนื่องจากอิทธิพลของหม้อแปลงและมอเตอร์ในไซต์งาน จะมีการสั่นสะเทือนบางอย่าง หากสกรูเหล่านี้หลวม โมดูลจะถูกปล่อยออกจากแร็ค
