ชื่อแบรนด์: | GE |
เลขรุ่น: | IC697CHS791 |
ขั้นต่ำ: | 1 |
ราคา: | Negotiations |

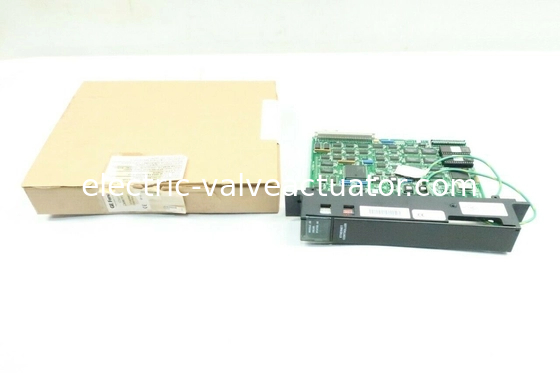

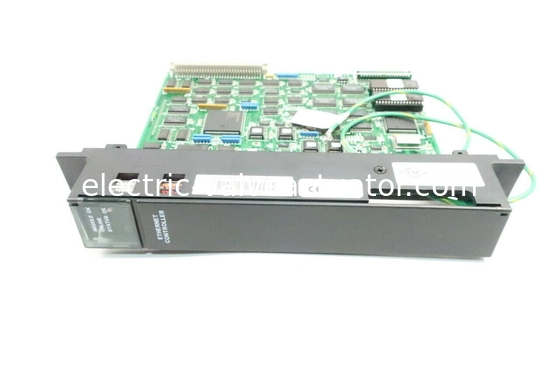

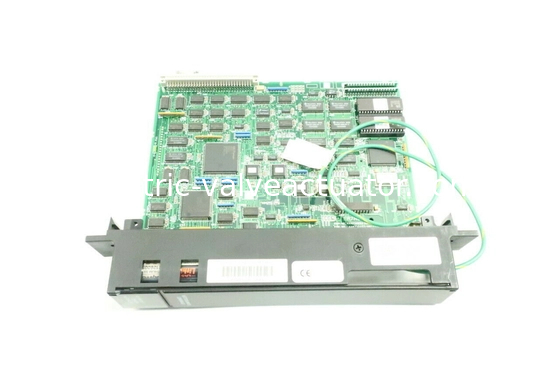

IC697CMM741 เป็นตัวควบคุมอีเธอร์เน็ตแบบตั้งโปรแกรมได้ในซีรีส์ 90-70 ตัวควบคุม IC697CMM741 เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ฮาร์ดแวร์และซอฟต์แวร์ IC651 Factory LAN กลุ่มนี้มีโซลูชันประสิทธิภาพสูงสำหรับการเชื่อมต่อตัวควบคุมระบบอัตโนมัติ ตัวควบคุม IC697CMM741 ได้รับการออกแบบมาให้เสียบเข้ากับช่องเสียบหนึ่งช่องในแร็ค PLC IC697 ตัวควบคุม IC697CMM741 ช่วยให้สามารถเชื่อมต่อ PLC โดยตรงกับ IEEE 802.3 CSMA/CD LAN มีพอร์ต AUI มาตรฐาน 15 พิน และออกแบบมาสำหรับตัวควบคุม IC697 ผู้ใช้สามารถจัดหาสาย AUI หรือตัวรับส่งสัญญาณได้ ใช้ช่องเสียบเดียวในแร็ค PLC และซอฟต์แวร์นั้นง่ายต่อการโหลดและ/หรืออัปเกรด นอกจากนี้ ซอฟต์แวร์จะถูกบันทึกไว้แม้ในกรณีที่ไฟฟ้าดับเป็นเวลาอย่างน้อยหกเดือน
เมื่อติดตั้งตัวควบคุม IC697CMM741 ลงในแร็ค PLC ควรปิดไฟจากแร็ค เชื่อมต่อแบตเตอรี่โดยให้ด้านหน้าของฝาครอบหันไปข้างหน้าและบานพับไปทางขวา แถบของสายแบตเตอรี่ควรหันออกจากพื้นผิวของบอร์ด เมื่อเชื่อมต่อแบตเตอรี่เข้ากับขั้วต่อตัวใดตัวหนึ่งแล้ว เพียงแค่กดลงเพื่อล็อค ใส่ตัวควบคุมลงในช่องเสียบที่เหมาะสม (โดยทั่วไปคือช่องเสียบแรกทางด้านขวาของ CPU หรือ BTM อย่าฝืนบอร์ดเมื่อล็อค สิ่งสำคัญคือต้องทราบว่าตัวควบคุมอีเธอร์เน็ตจะไม่ทำงานอย่างถูกต้องหากมีช่องเสียบว่างทางด้านซ้าย ข้อควรระวัง: ต้องยึดสายดินสีเขียวเข้ากับแชสซีของแร็คอย่างแน่นหนา และต้องต่อสายดินของแร็คเพื่อให้แน่ใจว่า LAN ทำงานได้อย่างถูกต้อง
อุปกรณ์เชื่อมต่อ IC697CMM741 ผลิตโดย GE Fanuc ในกลุ่มผลิตภัณฑ์ Series 90-70 เพื่อเป็นอินเทอร์เฟซสำหรับอุปกรณ์ TCP/IP Ethernet LAN หรือสำหรับอุปกรณ์ GE Series 90-70 MMS อินเทอร์เฟซ IC697CMM741 ยังเป็นตัวควบคุมอีเธอร์เน็ต และสามารถเชื่อมต่อ PLC โดยตรงกับ LAN เช่น IEEE 802.3 CSMA/CD LAN ตัวควบคุมอีเธอร์เน็ตนี้สร้างขึ้นสำหรับตัวควบคุมแบบตั้งโปรแกรมได้ GE Series 90-70 IC 697 และต้องการเพียง 1 ช่องเสียบในแร็ค PLC เพื่อติดตั้งอย่างปลอดภัย ซอฟต์แวร์ที่ตัวควบคุมอีเธอร์เน็ต IC697CMM741 ใช้สามารถโหลดหรืออัปเกรดได้อย่างง่ายดายผ่าน RAM และตัวควบคุมสามารถเก็บซอฟต์แวร์ไว้ได้หลังจากไฟฟ้าดับเป็นเวลาอย่างน้อย 6 เดือน ซอฟต์แวร์ที่สามารถใช้งานได้ ได้แก่ ซอฟต์แวร์การสื่อสาร TCP/IP และ MMS/OSI ซอฟต์แวร์การเขียนโปรแกรมและการสื่อสาร Windows และ DOS ที่สมบูรณ์ และซอฟต์แวร์ที่สร้างขึ้นสำหรับการวินิจฉัยและการจัดการสถานีที่ครอบคลุม
ตัวควบคุมและอินเทอร์เฟซอีเธอร์เน็ต GE Series 90-70 IC697CMM741 สามารถเชื่อมต่อกับอุปกรณ์รับส่งสัญญาณผ่านสายรับส่งสัญญาณที่ผู้ใช้จัดหาให้ หรือสาย AUI (Attachment Unit Interface) ผ่านขั้วต่อ D-type มาตรฐานที่มี 15 พิน สายเคเบิลและตัวรับส่งสัญญาณเป็นวิธีที่ตัวควบคุมอีเธอร์เน็ตเชื่อมต่อกับอีเธอร์เน็ต LAN ผู้ใช้สามารถตรวจสอบสถานะของอินเทอร์เฟซของตัวควบคุมได้ด้วยไฟ LED 3 ดวง RAM ในตัวควบคุมอีเธอร์เน็ต IC697CMM741 ใช้แบตเตอรี่สำหรับการสำรองข้อมูล และ RAM จะเก็บซอฟต์แวร์การสื่อสารทั้งหมด ตัวควบคุมและอุปกรณ์เชื่อมต่อนี้ยังมี ROM และเฟิร์มแวร์ที่เก็บฟังก์ชันพื้นฐาน ซอฟต์แวร์การกำหนดค่า และคุณสมบัติการวินิจฉัยที่ใช้งาน
การใช้พลังงาน (โดยทั่วไป): การเก็บรักษาหน่วยความจำ: |
พลังงาน การใช้ สำหรับ และ รวมถึง ภายนอก RS-232 โหลด และ และ +5 Vdc +12 0.5 1.00A 0.5 A แบตเตอรี่ ในตัว ให้ พลังงานสำรอง (อย่างน้อย 6 เดือน) ที่มี พลังงาน ถูก นำออก จาก แร็ค CPU ที่มี อีเธอร์เน็ต ตัวควบคุม ขนาดทางกายภาพ: แผงวงจร: และ ขั้วต่อ: ข้อมูลจำเพาะของอินเทอร์เฟซ: และ เสียบ |
เข้า แร็ค CPU IC697 |
ใน ช่องเสียบ แรก ที่มี อยู่ และ ของ - หรือ BTM (โมดูล และ Receiver ถ้า แร็ค ระยะไกล) และ ไฟ LED แสดงสถานะ: MODULE OK, ONLINE, ขั้วต่อ D และ - ปุ่มกด Restart และ ขั้วต่อแบตเตอรี่ - ขอบด้านหน้า ของ บอร์ด ประตูบานพับ พอร์ตอนุกรม พอร์ตตัวรับส่งสัญญาณ - GSM) - 15 พิน ตัวเมีย, ขั้วต่อ D (ไปยัง สายตัวรับส่งสัญญาณอีเธอร์เน็ต และ เครือข่าย) LAN (ไปยัง Network GSM และ/หรือ IC641-Ethernet Programmer) พอร์ตตัวรับส่งสัญญาณ: Ethernet, IEEE 802.3 CSMA/CD, ต้องเปิดใช้งาน Transceiver SQE
|
