GE FANUC IC697BEM711 โมดูลรับบัส ซีรี่ย์ 90-70 ออกแบบ

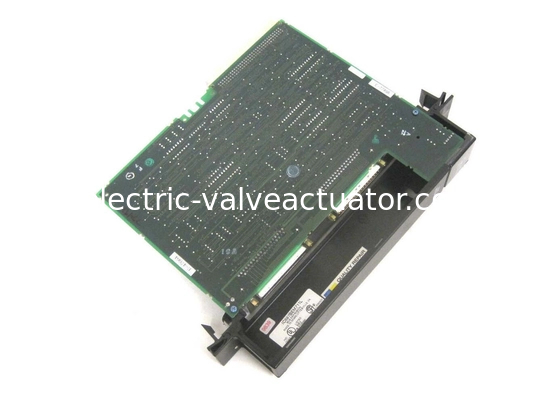

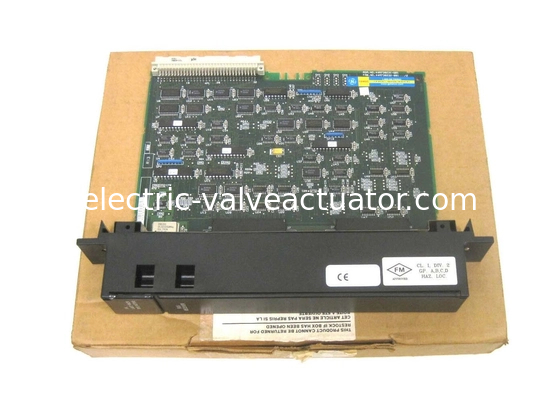

IC697BEM711 เป็น Bus Receiver Module (BRM) จากซีรี 90-70 ที่ออกแบบโดย GE Fanuc.IC697BEM711 อนุมัติการขยายจากราคหลักไปสูงสุด 7 ราค PLC IC697 เพิ่มเติมที่มีสายเชื่อมต่อกันสูงสุด 50 ฟุต. IC697BEM711 มาพร้อมกับโปรแกรมการตั้งค่าที่สะดวกและไม่ต้องการสวิทช์ DIP

โมดูล IC697BEM711 มีน้ําหนักสูงสุดเพียง 4 ปอนด์ และมีสล็อตเดียวที่มีเครื่องเชื่อมสองตัวลักษณะที่น่าสนใจอีกหนึ่งของ IC697BEM711 คือการใช้ LED เพื่อแสดงสถานะต่อเนื่องของโมดูลIC697BEM711 จับการทํางานของโมดูลการออกแบบในกรณีการสูญเสียการสื่อสารกับ CPUมันยังสามารถแยกและซ่อมแซมของโมดูลที่บกพร่องภายใน rack.

หมายเหตุ: ระบบ PLC IC697 สามารถตั้งค่าด้วย IC697BEM711 โดยใช้โปรแกรมซอฟต์แวร์ MS-DOS หรือฟังก์ชัน Windows เท่านั้น หลังจากเลือกการตั้งค่าการตั้งค่าผู้ใช้จะถูกขอให้ยืนยันว่า RCM มีอยู่มักจะดูคู่มือการติดตั้งเครื่องควบคุมโปรแกรม ก่อนที่จะลองติดตั้ง

เกี่ยวกับ IC697BEM711

โมดูล IC697BEM711 เป็นโมดูลรับบัส มีคุณสมบัติของโมดูล IC697BEM711 ได้แก่ อินเตอร์เฟซขยายบัสปานกลางความเร็วสูง, การสนับสนุน 7 ราคขยาย, การแยกความผิดพลาดของระบบ,การตั้งค่าโปรแกรมง่าย, และสนับสนุนในการยึดสถานะสุดท้ายของเครื่อง. ตัวชี้วัด LED สามตัวบนโมดูลให้สถานะของโมดูลและสถานะพอร์ตขยายบัสและสถานะขยายโดยใช้โมดูล IC697BEM711, การขยายไปถึงสูงสุด 7 ราก PLC IC697 เพิ่มเติมสามารถบรรลุได้โดยการใช้สายไฟฟ้าทั้งหมด 15 เมตร โมดูล IC697BEM711 ใช้สล็อตหนึ่งในชาสซี่ PLCสองเครื่องเชื่อมที่จัดให้บริการบนแพนลท์ด้านหน้าของโมดูล: เครื่องเชื่อมหนึ่งใช้ในการเชื่อมต่อกับ rack ด้านบนหรือ CPU และ เครื่องเชื่อมอื่นใช้ในการเชื่อมต่อกับ racks ขยายเพิ่มเติมผ่านการจัดทําโซ่ daisy

หน่วยรับบัส IC697BEM711 ต้องการการตั้งค่าโดยใช้งานฟังก์ชันโปรแกรม Windows หรือ MS-DOS ความต้องการปัจจุบันของหน่วยคือ 0.8 แอมเปอร์และโมดูลยังต้องการ 5 โวลต์ DC โวลเตจการเข้าอินเตอร์เฟซขยายสามารถส่งข้อมูลได้สูงสุด 500 กิโลไบทต่อวินาที สายเคเบิลขนาดสูงสุด 15 เมตรสามารถใช้กับอินเตอร์เฟสขยายได้โมดูลถูกออกแบบเพื่อรองรับมาตรฐาน VME C.1. เมื่อสั่งโมดูล, พล็อก Terminator ที่มีหมายเลขคัดลอก IC697ACC702 ยังสามารถสั่งได้. นอกจากนี้สาย I/O ต่อไปนี้สามารถสั่งได้:สายไฟ 5 ฟุตที่มีหมายเลขคัดลอก IC600WD005A, สายเคเบิล 10 ฟุตที่มีหมายเลขคัดลอก IC600WD010A สายเคเบิล 25 ฟุตที่มีหมายเลขคัดลอก IC600WD025A และสายเคเบิล 50 ฟุตที่มีหมายเลขคัดลอก IC600WD050Aพลังงานระบบต้องปิดก่อนที่โมดูล IC697BEM711 จะถูกใส่เข้าไปในสล็อตที่กําหนดไว้.
