AB 1746-NI4, -20 ถึง +20 MA (หรือ) -10 ถึง +10V Dc, SLC 500 Analog I/O Module

AB 1746-NI4, -20 ถึง +20 MA (หรือ) -10 ถึง +10V Dc, SLC 500 Analog I/O Module

ชื่อแบรนด์: AB
เลขรุ่น: 1746-NI4
ขั้นต่ำ: 1
ราคา: Negotiations
ข้อมูลรายละเอียด
สถานที่กำเนิด:
สหรัฐอเมริกา
ประเภทโมดูล:
โมดูล I/O แบบอะนาล็อก
กระแสแบ็คเพลน (5 โวลต์):
25 มิลลิแอมป์
ปัจจุบัน Backplane (24 โวลต์ DC):
85 มิลลิแอมป์
หมวดหมู่สัญญาณอินพุต:
-20 ถึง +20 mA (หรือ) -10 ถึง +10V DC
ตำแหน่งแชสซี:
สล็อตโมดูล I/O ใดๆ ยกเว้นสล็อต 0
รายละเอียดการบรรจุ:
กล่องเดิมใหม่
คําอธิบายสินค้า

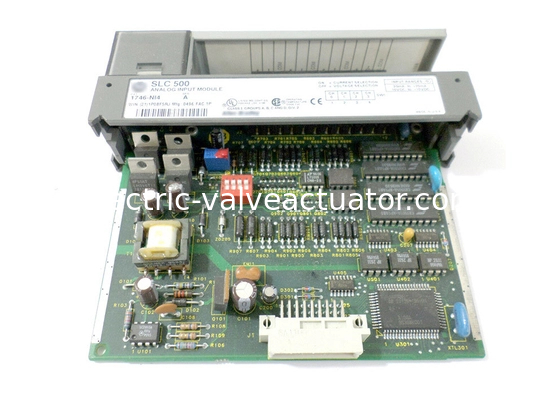

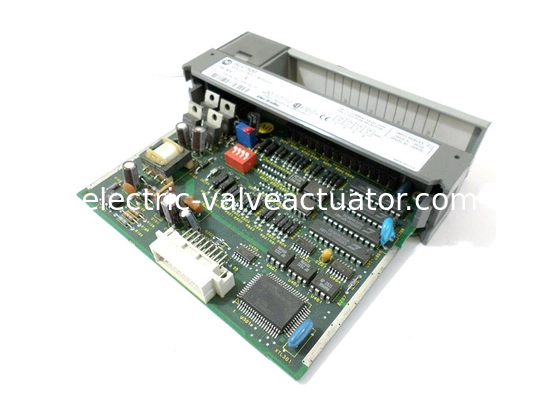

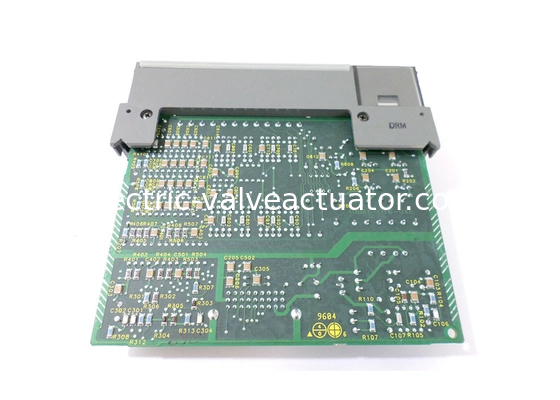

AB 1746-NI4, -20 ถึง +20 MA (หรือ) -10 ถึง +10V Dc, โมดูล I/O อนาล็อก SLC 500

ข้อมูลจำเพาะทางเทคนิคสำหรับ 1746-NI4

ผู้ผลิต Rockwell Automation
แบรนด์ AB
หมายเลขชิ้นส่วน/หมายเลขแค็ตตาล็อก 1746-NI4
ซีรีส์ SLC 500
ประเภทโมดูล โมดูล I/O อนาล็อก
กระแสไฟแบ็คเพลน (5 โวลต์) 25 มิลลิแอมป์
กระแสไฟแบ็คเพลน (24 โวลต์ DC) 85 มิลลิแอมป์
หมวดหมู่สัญญาณอินพุต -20 ถึง +20 mA (หรือ) -10 ถึง +10V dc
แบนด์วิดท์ 10 เฮิรตซ์
การเข้ารหัสอินพุตกระแสไฟ -16,384 ถึง +16,384
เวลาอัปเดต 512 ไมโครวินาที
การเข้ารหัสอินพุตแรงดันไฟฟ้า -32,768 ถึง +32,767
ความละเอียด 16 บิต
ตำแหน่งแชสซี ช่องเสียบโมดูล I/O ใดๆ ยกเว้นช่องเสียบ 0
การตอบสนองต่อขั้น 60 มิลลิวินาที
กระแสไฟแบ็คเพลน (5 โวลต์) 35 mA; (24 โวลต์ DC) 85 mA
การใช้งาน การรวมกันของ I/O 120 โวลต์ AC
ประเภทการแปลง Delta–Sigma Modulation
ความยาวสายเคเบิล 0.5, 1, 2.5 หรือ 5.0 เมตร
ความละเอียดของตัวแปลง 16 บิต
UPC 662073735908
ความสามารถในการทำซ้ำ ±1 LSB
UPC 10662073735905
ความไม่เป็นเชิงเส้น 0.01%
UNSPSC 32151705


เกี่ยวกับ 1746-NI4

Allen Bradley 1746-NI4 เป็นโมดูลอินพุตแบบอนาล็อกสี่ (4) ช่องสัญญาณ SLC 500 มีช่องสัญญาณอนาล็อกที่ผู้ใช้เลือกได้สำหรับแรงดันไฟฟ้าหรือกระแสไฟเพื่อรองรับการใช้งานการตรวจสอบและการควบคุมหลายรายการ มีความละเอียด 16 บิตและมีบล็อกขั้วต่อแบบถอดได้ซึ่งให้การเชื่อมต่อช่องสัญญาณอินพุตแบบอนาล็อก ช่องสัญญาณนี้สามารถเชื่อมต่อเป็นอินพุตดิฟเฟอเรนเชียลได้ มี DIP ที่สลับบนแผงวงจรเพื่อเลือกอินพุตหรือแรงดันไฟฟ้ากระแสไฟ กระแสไฟแบ็คเพลนที่ 5 โวลต์ของโมดูลนี้คือ 25 mA ที่ 24 โวลต์ กระแสไฟคือ 85 mA ควรใช้ความระมัดระวังเพื่อหลีกเลี่ยงการเชื่อมต่อแหล่งจ่ายแรงดันไฟฟ้าโดยไม่มีกระแสไฟของเครื่องส่งสัญญาณ ฯลฯ กับช่องสัญญาณที่กำหนดค่าสำหรับอินพุตกระแสไฟ การทำงานของโมดูลที่ไม่ถูกต้องหรือความเสียหายของโมดูลอาจเกิดขึ้น



1746-NI4 มีความยาวสายเคเบิลมาตรฐาน 0.5, 1, 2.5 และ 5.0 เมตร ตัวเชื่อมต่อ AIFM ของโมดูลนี้คือ D-shell 15 พิน Allen Bradley 1746-NI4 มีข้อมูลจำเพาะอินพุต Current Loop: ช่วงอินพุตคือ +/-20 mA (เล็กน้อย) และ +/-30 mA (สูงสุด) อิมพีแดนซ์อินพุตคือ 250 โอห์ม โดยมีความละเอียด 1.22070 & µA ต่อ LSB และข้อผิดพลาดเกนโดยประมาณ +/-67 ppm/องศาเซลเซียส ความแม่นยำโดยรวมที่ 25 องศาเซลเซียสคือ +/- 0.365% ของขนาดเต็ม, +/- 0.642% ที่ 60 องศาเซลเซียส การดริฟท์ความแม่นยำโดยรวมคือ +79 ppm/องศาเซลเซียสของขนาดเต็ม ช่วงแรงดันไฟฟ้าอินพุตของ 1746-NI4 คือ +/-10 โวลต์ DC -1 LSB อิมพีแดนซ์คือ 1 เมกะโอห์ม การดริฟท์ความแม่นยำคือ +63 ppm/องศาเซลเซียสของขนาดเต็ม ความละเอียดคือ 305.176 & µV ต่อ LSB โดยมีข้อผิดพลาดเกนดริฟท์ที่ +/- 57 ppm/องศาเซลเซียส ความแม่นยำโดยรวมที่ 25 องศาเซลเซียสคือ +/-0.284% ของขนาดเต็ม และ +/-0.504% ที่ 60 องศาเซลเซียส




1746-NI4 เป็นโมดูลอินพุตแบบอนาล็อกจากซีรีส์ SLC 500 ของ AB มีช่องสัญญาณอินพุตแบบดิฟเฟอเรนเชียลแบบไม่แยกสี่ (4) ช่องสัญญาณ ซึ่งสามารถเลือกได้เป็นรายบุคคลสำหรับอินพุตแรงดันไฟฟ้าหรือกระแสไฟ ช่วงสัญญาณอินพุตที่เลือกได้ ได้แก่ -20 ถึง +20 mA (หรือ) -10 ถึง +10V dc



อินพุตแรงดันไฟฟ้านี้สามารถกำหนดค่าได้โดยใช้ซอฟต์แวร์การเขียนโปรแกรม RSLogix 500 การใช้ซอฟต์แวร์ การกำหนดค่าฮาร์ดแวร์ ตารางข้อมูล และคำแนะนำที่จำเป็นสำหรับการทำงานที่ตั้งใจไว้สำหรับโมดูลอาจถูกกำหนดค่าและกำหนดให้กับโมดูลอินพุตแบบอนาล็อก

โมดูลทำงานโดยการแปลงสัญญาณอินพุตแบบอนาล็อกผ่าน Delta–Sigma Modulation โดยมีช่วง -16,384 ถึง +16,384 สำหรับอินพุตกระแสไฟ และ -32,768 ถึง +32,767 สำหรับอินพุตแรงดันไฟฟ้า ข้อมูลที่แปลงแล้วอาจถูกประมวลผลโดยใช้ขั้นตอนวิธี Scaling เพื่อแสดงตัวแปรกระบวนการที่วัดได้ การปรับขนาดเหล่านี้เป็นสูตรทางคณิตศาสตร์ที่อาจนำไปใช้ด้วยตนเองโดยใช้คำแนะนำทางคณิตศาสตร์หรือใช้คำแนะนำ Scale with Parameters Block (SCP) ที่มีให้ในซอฟต์แวร์การเขียนโปรแกรม ทั้งสองวิธีให้ผลลัพธ์ที่ปรับขนาดเดียวกัน

โมดูลนี้เข้ากันได้กับการใช้งานกับคอนโทรลเลอร์ SLC 500 สไตล์ฮาร์ดแวร์แบบคงที่หรือแบบโมดูลาร์ รุ่นฮาร์ดแวร์แบบคงที่ของ SLC 500 มาพร้อมกับช่อง I/O ในตัวพร้อมความสามารถในการขยายตัวที่จำกัด ฮาร์ดแวร์แบบโมดูลาร์ SLC 500 PLC มีระบบที่ปรับแต่งได้และปรับแต่งได้อย่างเต็มที่

โมดูลนี้มีไฟแสดงสถานะ LED ในตัวเพื่อระบุสถานะของแต่ละช่องสัญญาณและสถานะโดยรวมของการทำงานของโมดูล ซึ่งช่วยให้การวินิจฉัยโมดูลทำได้อย่างรวดเร็ว ซึ่งอาจเข้าถึงได้ผ่านการขัดจังหวะการวินิจฉัยของคอนโทรลเลอร์ ระบบการรายงานนี้ช่วยให้การแก้ไขปัญหาเร็วขึ้นและเพิ่มความพร้อมใช้งานของโมดูล
