GE FANUC IC697BEM731, ซีรี่ย์ 90-70 เครื่องควบคุมช่องเดียว

GE FANUC IC697BEM731, ซีรีส์ 90-70, ตัวควบคุมช่องสัญญาณเดียว

รายละเอียดสินค้า

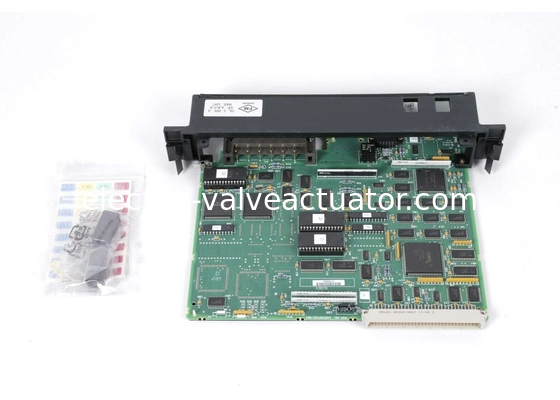

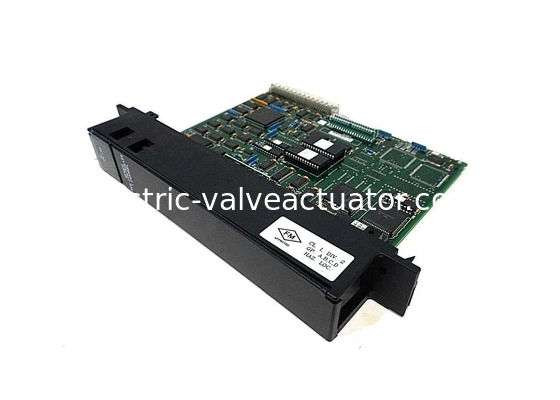

IC697BEM731 เป็นโมดูลควบคุมบัส (BCM) ที่ผลิตโดย GE Fanuc สำหรับซีรีส์ 90-70 IC697BEM731 ได้รับการออกแบบมาโดยเฉพาะสำหรับ Genius I/O handheld monitor IC660/IC661 โมดูล IC697BEM731 มีให้เลือกเป็นตัวควบคุมช่องสัญญาณเดียว ดังนั้นจึงใช้ช่องเสียบ PLC ของ handheld monitor (IC66*) เพียงช่องเดียว BCM นี้สแกนบล็อกอินพุต/เอาต์พุต IC66* แบบอะซิงโครนัส ดังนั้นข้อมูล I/O จะถูกถ่ายโอนไปยัง CPU หนึ่งครั้งต่อการสแกนผ่านแผ่นหลังของแร็ค PLC IC697 BCM IC697BEM731 ยังมีหน้าที่ในการสนับสนุนการสื่อสารแบบมีทิศทางที่มาจากคำขอใช้บริการการสื่อสาร CPU ของ PLC นอกจากนี้ยังสามารถกำหนดค่าให้ดำเนินการสื่อสารทั่วโลกได้ IC697BEM731 สามารถกำหนดค่าได้โดยฟังก์ชันการกำหนดค่าซอฟต์แวร์การเขียนโปรแกรม MS DOS หรือ Windows


คุณสมบัติเพิ่มเติมของ IC697BEM731 ได้แก่ 30 ดรอปต่อช่องสัญญาณ, การวินิจฉัย I/O IC66* หรือ IC661, การรองรับบล็อก, สายเคเบิล และ CPU ที่ซ้ำซ้อน, การสื่อสาร LAN, การกำหนดค่าซอฟต์แวร์ CPU และฟังก์ชันประมวลผลสัญญาณเตือน ก่อนทำการติดตั้ง โปรดดูคู่มือการติดตั้ง PLC ที่เกี่ยวข้อง ควรปิดเครื่องก่อนเริ่มต้น ติดตั้งแร็คตามคำแนะนำและเปิดเครื่อง หากทำถูกต้อง โมดูลจะเปิดเครื่องโดยมีไฟ LED กะพริบ ไฟ LED ตรงกลางจะส่องสว่างเมื่อได้รับการกำหนดค่าจาก CPU และการทำงานของบัสได้รับการตรวจสอบแล้ว ไฟ LED ที่ด้านล่างจะดับเสมอ

โมดูล GE Fanuc IC697BEM731 เป็น BCM หรือโมดูลควบคุมบัสที่เป็นส่วนหนึ่งของผลิตภัณฑ์ Series 90-70 และมีวัตถุประสงค์เพื่อใช้เป็นตัวควบคุมบัสใน PLC Series 90-70 โมดูลควบคุมนี้มีน้ำหนักเพียง 2 ปอนด์ นอกจากนี้ยังมีช่อง I/O เพียง 1 ช่อง โมดูลควบคุมบัส IC697BEM731 สามารถติดตั้งได้ในช่องเสียบเดียวบนแร็ค PLC และสามารถกำหนดค่าได้ด้วยซอฟต์แวร์การกำหนดค่าที่ใช้ Windows โมดูลควบคุมบัส IC697BEM731 ทำงานโดยการสแกน I/O ทั้งหมดใน PLC แบบอนุกรม จากนั้นถ่ายโอนข้อมูล I/O ทั้งหมดไปยัง backplane เมื่อกระบวนการสแกนเสร็จสิ้น นอกจากนี้ยังสามารถจัดการการถ่ายโอนข้อมูลแบบ peer to peer ได้

โมดูลควบคุมบัส GE Fanuc Series 90-70 IC697BEM731 สามารถใช้ LAN เพื่อเชื่อมต่อกับโมดูลควบคุมบัสและ PCIM อื่นๆ และจะทำหน้าที่เป็นโหนดการสื่อสารสำหรับอุปกรณ์เหล่านี้และ LAN มีอัตรา Baud เริ่มต้นที่ 153.5 kBaud โมดูลควบคุมบัส IC697BEM731 สามารถกำหนดค่าให้จัดการแอปพลิเคชันการสื่อสารทั่วโลกได้

โมดูลนี้ควรติดตั้งในระบบ PLC Series 90-70 เมื่อปิดเครื่องเท่านั้น เพื่อหลีกเลี่ยงความเสียหายของส่วนประกอบหรือการบาดเจ็บสาหัส มีพอร์ตอนุกรม 1 พอร์ต ซึ่งเป็นพอร์ต HHM หรือพอร์ต handheld monitor ที่ช่วยให้เชื่อมต่อกับจอภาพที่ผู้ใช้สามารถถือไว้ในมือได้ ซึ่งจะให้การอัปเดตภาพแบบเรียลไทม์เกี่ยวกับโมดูลควบคุมบัส แอปพลิเคชัน และข้อผิดพลาดหรือข้อผิดพลาดใดๆ ที่อาจเกิดขึ้นในระบบ

ข้อมูลจำเพาะทางเทคนิค
