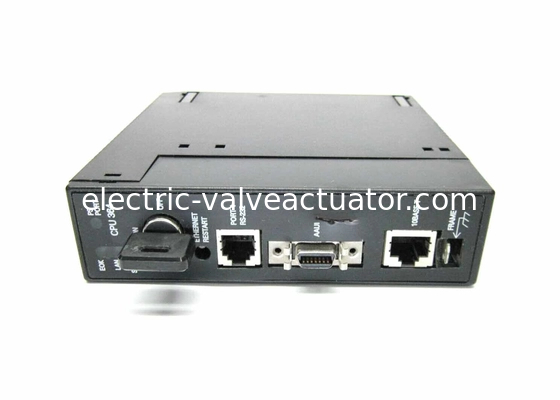

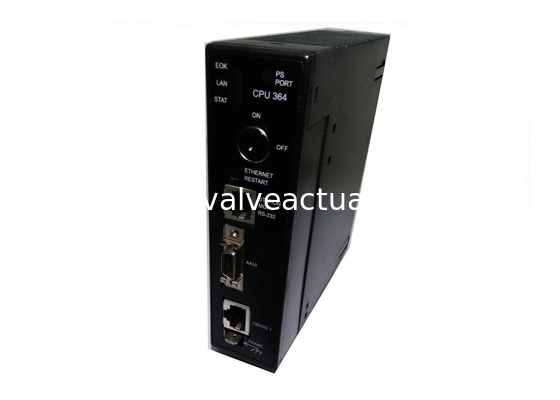

IC693CPU364 เป็นหน่วยประมวลผลกลางแบบสล็อตเดียว (จาก GE Fanuc Series 90-30) พร้อมสายอีเธอร์เน็ตในตัวและพอร์ต Serial ในตัว 1 พอร์ต หน่วยนี้เป็น "สมอง" ของ PLC และเป็นที่ที่คำนวณส่วนใหญ่เกิดขึ้น ดูข้อมูลจำเพาะสำหรับหน่วยนี้ได้ที่หน้าเว็บไซต์ของ IC693CPU364 แอปพลิเคชันมาตรฐานสำหรับ IC693CPU364 คือการเชื่อมต่อพอร์ตอนุกรม 9 พินของคอมพิวเตอร์ผ่าน IC693CBL316 กับอินเทอร์เฟซอีเธอร์เน็ตมาตรฐานของ IC693CPU364 ควรสังเกตว่าอินเทอร์เฟซอีเธอร์เน็ตของ IC693CPU364 คือ Ethernet Global Data (EGD) ประโยชน์ของอินเทอร์เฟซอีเธอร์เน็ตในตัวนี้คือคุณไม่จำเป็นต้องใช้โมดูลอีเธอร์เน็ตแยกต่างหาก เช่น CMM321 กับหน่วย คุณสามารถประหยัดสล็อต PLC ได้ตามธรรมชาติของพอร์ตอีเธอร์เน็ตบน IC693CPU364
EGD ยังช่วยให้ CPU364 จัดการพารามิเตอร์พิเศษที่โหมดการกำหนดค่าของ HHP ไม่สามารถทำได้ ซึ่งแตกต่างจาก CMM321 CPU364 ไม่ต้องการตัวรับส่งสัญญาณภายนอก CPU364 มีตัวรับส่งสัญญาณในตัวที่สามารถเชื่อมต่อได้ผ่านพอร์ต 10BASE-T CPU364 มีฟังก์ชันการทำงานเพิ่มเติมในการเพิ่มตัวรับส่งสัญญาณภายนอกด้วย สิ่งนี้สามารถทำได้ผ่านพอร์ต AAUI ซึ่งข้ามตัวรับส่งสัญญาณภายใน ประโยชน์อีกประการหนึ่งของอินเทอร์เฟซอีเธอร์เน็ตในตัวคือสามารถสื่อสารได้โดยไม่ต้องใช้แบ็คเพลน PLC สร้างความเร็วในการสื่อสารที่เร็วกว่าที่สามารถทำได้ด้วย CPU และโมดูลอีเธอร์เน็ตแยกต่างหาก สิ่งพื้นฐานบางอย่างที่ควรทราบเกี่ยวกับ IC693CPU364 คือเมื่อใช้ CPU364 คุณต้องเชื่อมต่อกับกราวด์เฟรมที่สล็อตที่ติดตั้ง คุณสามารถหาลวดกราวด์บนตัวเครื่องเพื่อใช้สิ่งนี้ได้
CPU364 ใช้เฟิร์มแวร์แฟลชมาตรฐานโดยไม่มี EPROM และไม่มี EEPROM พิกัดกระแสไฟบน IC693CPU364 คือ 1A และใช้ GE Fanuc Fuse 44A725214–001 ความจุ CPU สูงสุดสำหรับ CPU364 คือ 25 MHz โดยใช้โปรเซสเซอร์ 80386EX มีจุดอินพุต 2048 จุด, จุดเอาต์พุต 2048 จุด หน่วยความจำรีจิสเตอร์สามารถกำหนดค่าได้ตั้งแต่ 128 ถึง 32640 คำ CPU364 มีคณิตศาสตร์จุดลอยตัวแบบเฟิร์มแวร์
ด้วย Firmware Release 9.1 คุณสมบัติ EGD และการแก้ไขชื่อที่กำหนดค่าได้ถูกเพิ่มเข้าไปใน CPU364 CPU364 มีไฟ LED สี่ดวง ปุ่มรีสตาร์ทอีเธอร์เน็ต สวิตช์กุญแจ CPU มาตรฐาน ตัวเชื่อมต่อพอร์ตสามตัว และแท็บเชื่อมต่อกราวด์ป้องกัน ไฟแสดงสถานะ LED สี่ดวงเกี่ยวข้องกับอินเทอร์เฟซอีเธอร์เน็ตและพอร์ต PS ไฟสามดวงสำหรับอีเธอร์เน็ต: EOK, LAN และ STAT และ 1 ดวงสำหรับพอร์ต PS ปุ่มรีสตาร์ทอีเธอร์เน็ตมีสี่การใช้งาน:
CPU364 มีพอร์ต 1, RS-232, พอร์ต AAUI และพอร์ต 10Base T พอร์ตเหล่านี้ช่วยให้ CPU364 สามารถเชื่อมต่อกับเทอร์มินัลหรือโปรแกรมจำลองเทอร์มินัล (PORT 1) เชื่อมต่อผ่าน IEEE 802.3 กับตัวรับส่งสัญญาณอีเธอร์เน็ตภายนอก (AAUI) และเชื่อมต่อกับเครือข่ายอีเธอร์เน็ต 10Base T เฟิร์มแวร์บน CPU364 ดังที่กล่าวไว้ข้างต้น ถูกเก็บไว้ในหน่วยความจำ Flash และโหลดผ่านตัวเชื่อมต่อพอร์ตอนุกรม สิ่งนี้ทำได้โดยใช้คอมพิวเตอร์ส่วนบุคคลพร้อมตัวโหลดและซอฟต์แวร์ ในทำนองเดียวกัน เฟิร์มแวร์อินเทอร์เฟซอีเธอร์เน็ตจะถูกเก็บไว้ในหน่วยความจำ Flash และโหลดผ่านตัวเชื่อมต่อพอร์ต 1 ในลักษณะเดียวกัน
IC693CPU364 มาพร้อมกับแผ่นฐาน 8 แผ่น ซึ่งประกอบด้วยแผ่นฐาน CPU เดียวและแผ่นฐาน 7 แผ่นที่สามารถทำหน้าที่เป็นแผ่นฐานส่วนขยายหรือแผ่นฐานระยะไกลได้ ใช้โปรเซสเซอร์ 80386EX ที่ทำงานที่ 25 MHz และต้องการโหลด 1.51 แอมป์จากแหล่งจ่ายไฟ +5 VDC นอกจากนี้ยังมีฟิวส์อีเธอร์เน็ตแบบทำงานช้าและเปลี่ยนได้ขนาด 2.69 x 2.69 x 6.1 มม. โดยมีแรงดันไฟฟ้า 125V และกระแสไฟ 1 A โมดูลทำงานที่อุณหภูมิแวดล้อมตั้งแต่ 0 ถึง 60 องศาเซลเซียส (หรือ 32 ถึง 140 องศาฟาเรนไฮต์) มีอัตราการสแกนทั่วไป 0.22 มิลลิวินาทีต่อลอจิก 1K หรือคอนแทคบูลีน
IC693CPU364 มีหน่วยความจำโปรแกรมสูงสุด 240K ไบต์สำหรับผู้ใช้ โปรดทราบ: ขนาดจริงของหน่วยความจำโปรแกรมของผู้ใช้ที่มีอยู่ขึ้นอยู่กับจำนวนที่กำหนดค่าสำหรับประเภทหน่วยความจำคำที่กำหนดค่าได้ %R, %AI และ %AQ ดังที่แสดงด้านล่าง หน่วยความจำรีจิสเตอร์ (%R) สามารถกำหนดค่าได้ในส่วนเพิ่มทีละ 128 คำ ตั้งแต่ 128 ถึง 16,384 คำด้วย Logicmaster และตั้งแต่ 128 ถึง 32,640 คำด้วย Control version 2.2 มาพร้อมกับหน่วยความจำส่วนกลางแบบไม่ต่อเนื่อง (%G) ขนาด 1280 บิต, คอยล์ภายใน (%M) ขนาด 4096 บิต, คอยล์เอาต์พุต (ชั่วคราว) (%T) ขนาด 256 บิต และการอ้างอิงสถานะระบบ (%S) ขนาด 128 บิต (โดยที่ %S, %SA, %SB, %SC มีขนาด 32 บิต) อินพุตอะนาล็อก (%AI) และเอาต์พุต (%AQ) สามารถกำหนดค่าได้ในส่วนเพิ่มทีละ 128 คำ ตั้งแต่ 128 ถึง 16,384 คำด้วย Logicmaster และตั้งแต่ 128 ถึง 32,640 คำด้วย Control version 2.2 เอาต์พุตอินพุตแบบไม่ต่อเนื่อง (%I) และเอาต์พุต (%Q) มี 2,048 แต่ละรายการ มีรีจิสเตอร์ระบบ 28 คำ (%SR) ซึ่งใช้สำหรับการดูตารางอ้างอิงเท่านั้นและไม่สามารถอ้างอิงได้ในโปรแกรมลอจิกของผู้ใช้ รองรับประเภทหน่วยความจำ RAM และแฟลช และมีการรองรับคณิตศาสตร์จุดลอยตัวแบบเฟิร์มแวร์
มีรีจิสเตอร์เลื่อน, การแทนที่, นาฬิกาสำรองแบตเตอรี่, พร้อมการขัดจังหวะที่รองรับคุณสมบัติย่อยเป็นระยะ และตัวจับเวลา/ตัวนับมากกว่า 2000 ตัว มีพอร์ตอนุกรมในตัวเพียงพอร์ตเดียวซึ่งใช้ตัวเชื่อมต่อบนแหล่งจ่ายไฟ PLC พอร์ตรองรับโปรโตคอล SNP/SNP-X slave โมดูลมีความเข้ากันได้กับ PCM/CCM อย่างไรก็ตาม เพื่อรองรับ SNP/SNP-x master, CCM หรือการรองรับ RTU slave จำเป็นต้องมีโมดูล CMM นอกจากนี้ยังต้องใช้โมดูล PCM เพื่อรองรับ RTU master นอกจากนี้ยังมีอีเธอร์เน็ต AAUI หรือ 10BASE-T ภายใน (AAUI ต้องใช้ตัวรับส่งสัญญาณภายนอกในขณะที่ 10BASE-T โดยตรง) นอกจากนี้ยังมีอีเธอร์เน็ตภายนอกเพิ่มเติมที่รองรับโมดูลตัวเลือกอีเธอร์เน็ต LAN ที่ติดตั้งต้องใช้โมดูลตัวเลือกสำหรับ Genius, Profibus และ FIP โมดูลก่อนหน้านี้อาจมีป้าย LED ว่า “SNP” แทน “PS PORT.” มิฉะนั้น โมดูลเหล่านี้จะเหมือนกัน
| ความเร็วของโปรเซสเซอร์: | 25 MHz |
| จุด I/O: | 2048 |
| หน่วยความจำรีจิสเตอร์: | รวม 240 KBytes |
| คณิตศาสตร์จุดลอยตัว: | ใช่, อิงตามเฟิร์มแวร์ |
| โปรเซสเซอร์ | 80386EX |
| โหลดที่ต้องการ | 1.1 แอมป์จากแหล่งจ่ายไฟ +5VDC |
CPU364 หมายเลขแค็ตตาล็อก IC693CPU364
| ประเภท CPU | โมดูล CPU แบบสล็อตเดียวพร้อมอินเทอร์เฟซอีเธอร์เน็ตในตัว |
| แผ่นฐานทั้งหมดต่อระบบ | 8 (แผ่นฐาน CPU + ส่วนขยายและ/หรือระยะไกล 7 แผ่น) |
| โหลดที่ต้องการจากแหล่งจ่ายไฟ | 1.51 แอมป์จากแหล่งจ่ายไฟ +5 VDC |
| ความเร็วของโปรเซสเซอร์ | 25 เมกะเฮิรตซ์ |
| ประเภทโปรเซสเซอร์ | 80386EX |
| ฟิวส์อีเธอร์เน็ต เปลี่ยนได้ | 2.69x2.69x6.1 มม., 125V, 1A, ทำงานช้า |
| อุณหภูมิในการทำงาน | 0 ถึง 60 องศาเซลเซียส (32 ถึง 140 องศาฟาเรนไฮต์) แวดล้อม |
| อัตราการสแกนทั่วไป | 0.22 มิลลิวินาทีต่อลอจิก 1K (คอนแทคบูลีน) |
| หน่วยความจำผู้ใช้ (ทั้งหมด) | 240K ไบต์ หมายเหตุ: ขนาดจริงของหน่วยความจำโปรแกรมของผู้ใช้ที่มีอยู่ขึ้นอยู่กับจำนวนที่กำหนดค่าสำหรับประเภทหน่วยความจำคำที่กำหนดค่าได้ %R, %AI และ %AQ (ดูด้านล่าง) |
| จุดอินพุตแบบไม่ต่อเนื่อง - %I | 2,048 |
| จุดเอาต์พุตแบบไม่ต่อเนื่อง - %Q | 2,048 |
| หน่วยความจำส่วนกลางแบบไม่ต่อเนื่อง - %G | 1,280 บิต |
| คอยล์ภายใน - %M | 4,096 บิต |
| คอยล์เอาต์พุต (ชั่วคราว) - %T | 256 บิต |
| การอ้างอิงสถานะระบบ - %S | 128 บิต (%S, %SA, %SB, %SC - 32 บิตแต่ละรายการ) |
| หน่วยความจำรีจิสเตอร์ - %R | กำหนดค่าได้ในส่วนเพิ่มทีละ 128 คำ ตั้งแต่ 128 ถึง 16,384 คำด้วย Logicmaster และตั้งแต่ 128 ถึง 32,640 คำด้วย Control version 2.2 |
| อินพุตอะนาล็อก - %AI | กำหนดค่าได้ในส่วนเพิ่มทีละ 128 คำ ตั้งแต่ 128 ถึง 16,384 คำด้วย Logicmaster และตั้งแต่ 128 ถึง 32,640 คำด้วย Control version 2.2 |
| เอาต์พุตอะนาล็อก - %AQ | กำหนดค่าได้ในส่วนเพิ่มทีละ 128 คำ ตั้งแต่ 128 ถึง 16,384 คำด้วย Logicmaster และตั้งแต่ 128 ถึง 32,640 คำด้วย Control version 2.2 |
| รีจิสเตอร์ระบบ (สำหรับการดูตารางอ้างอิงเท่านั้น ไม่สามารถอ้างอิงได้ในโปรแกรมลอจิก) | 28 คำ (%SR) |
| ตัวจับเวลา/ตัวนับ | >2,000 |
| รีจิสเตอร์เลื่อน | ใช่ |
| พอร์ตอนุกรมในตัว | 1 (ใช้ตัวเชื่อมต่อบนแหล่งจ่ายไฟ PLC) รองรับ SNP/SNPX slave ต้องใช้โมดูล CMM สำหรับ SNP/SNP-X master, RTU slave หรือ CCM; โมดูล PCM สำหรับการรองรับ RTU master |
| การสื่อสาร |
อีเธอร์เน็ต (ภายใน) - AAUI หรือ 10BASE-T AAUI ต้องใช้ตัวรับส่งสัญญาณภายนอก 10BASE-T โดยตรง อีเธอร์เน็ต (เพิ่มเติม) - รองรับโมดูลตัวเลือกอีเธอร์เน็ต LAN- ต้องใช้โมดูลตัวเลือกสำหรับ Genius, Profibus, FIP |
| การแทนที่ | ใช่ |
| นาฬิกาสำรองแบตเตอรี่ | ใช่ |
| การรองรับการขัดจังหวะ | รองรับคุณสมบัติย่อยเป็นระยะ |
| ประเภทการจัดเก็บข้อมูล | RAM และ Flash |
| ความเข้ากันได้ของ PCM/CCM | ใช่ |
| การรองรับคณิตศาสตร์จุดลอยตัว | ใช่ อิงตามเฟิร์มแวร์ |
