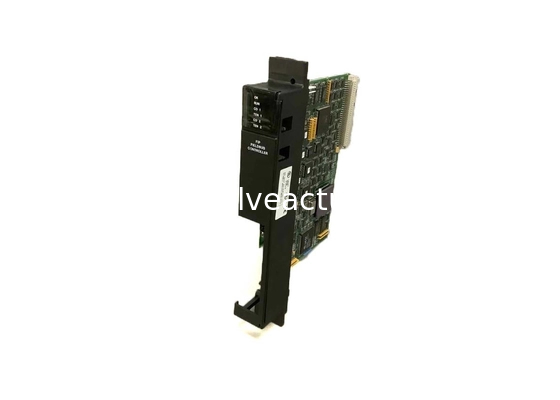

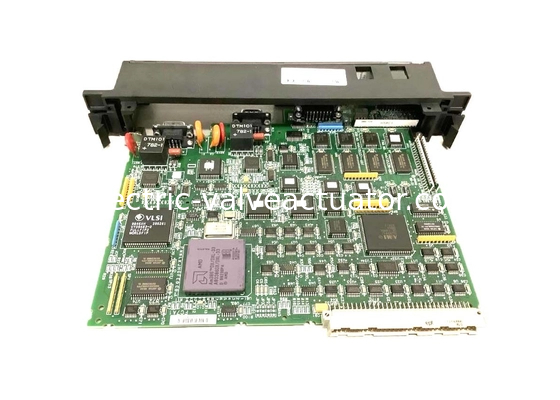

GE FANUC IC697BEM741, FIP Bus Controller (FBC) ผลิต, FIP IC670 โมดูล

GE FANUC IC697BEM741, FIP Bus Controller (FBC) ผลิต, FIP IC670 โมดูล

ชื่อแบรนด์: GE
เลขรุ่น: ไอซี697BEM713
ขั้นต่ำ: 1
ราคา: Negotiations
ข้อมูลรายละเอียด
สถานที่กำเนิด:
สหรัฐอเมริกา
แอปพลิเคชัน:
FIP หรือ WorldFIP (EN50170) เครือข่าย FieldBus
แรงดันไฟฟ้า:
5.0 โวลต์ DC
แบ็คเพลนปัจจุบัน:
1.3 แอมป์
ความจุ I/O/O:
128 อุปกรณ์ฟิลด์
รายละเอียดการบรรจุ:
กล่องเดิมใหม่
คําอธิบายสินค้า

GE FANUC IC697BEM741, FIP Bus Controller (FBC) ผลิต, FIP IC670 โมดูล

คําอธิบายสินค้า

IC697BEM741 เป็น FIP Bus Controller (FBC) ที่ผลิตโดย GE Fanuc ส่วนนี้อนุญาตให้ IC697 PLC เชื่อมต่อกับเครือข่าย FIP หรือ WorldFIP Fieldbus ขนาด 1 Mbitสามารถสแกน FIP I/O จาก IC693 FIP Remote I/O Scanner, โมดูล FIP IC670 และอุปกรณ์ FIPทั่วไปที่เกี่ยวข้องกับ GE Fanuc 90-70 IC697BEM741.

จุดเด่นของ IC697BEM741 ได้แก่ เครื่องควบคุมบัส 2 ช่องที่ใช้สล็อตเดียวในราค VME Integrator หรือแบบมาตรฐานFBC ได้รับการตั้งค่าด้วย Logicmaster 90-70 หรือการควบคุมโปรแกรมโปรแกรมการตั้งค่าฟังก์ชันอุปกรณ์ I/O บนบัส FIP ถูกสแกนโดยเครื่องควบคุมบัสพร้อมกัน และข้อมูล I/O ถูกโอนไปยัง CPU ครั้งละ 1 ครั้งระบบ PLC IC697 สามารถรวมเครื่องควบคุมบัสที่แตกต่างกันได้สูงสุด 31 เครื่องในจํานวนนี้ 4 คนสามารถเป็นผู้ควบคุมรถ FIP

บัส FIP สามารถให้บริการการหลุดทางไกล (aka IC693 I/O racks ที่เชื่อมต่อกับบัสผ่านโมดูลสแกน I/O ทางไกล) แต่ละบัสทางไกลสามารถประกอบด้วย c โมดูล I/O แบบแยกและแบบแอนาล็อกสถานีควบคุมสนาม, หรือโมดูล I/O การควบคุมสนามที่เชื่อมต่อกับบัสผ่านหน่วย FIP Bus Interface Unit) และอุปกรณ์ทั่วไป รวมถึงคอมพิวเตอร์ที่เชื่อมต่อกับบัสโดยโมดูล FIP ของฝ่ายที่ 3บัส FIP ส่วนใหญ่ใช้ในการควบคุม I/O และสามารถนําไปใช้ในการเก็บข้อมูลการตั้งค่าของอุปกรณ์ไกลและรายงานความผิดพลาด.


เกี่ยวกับ IC697BEM741

เครื่องควบคุม IC697BEM741 FIP Bus เป็นเครื่องควบคุมบัสแบบสองช่องสําหรับระบบควบคุมบัส FIP ของ GE Fanuc Series 90-70 เครื่องควบคุมบัส FIP นี้สามารถเชื่อมต่อกับเครื่องควบคุมบัส GE IC697 ได้0 Megabit FIP หรือ WorldFIP (EN50170)เครื่องควบคุม FIP Bus IC697BEM741 สามารถรองรับอุปกรณ์สนามสูงสุด 128 เครื่อง รวมถึงโมดูล I/O การควบคุมสนาม (ใช้หน่วยอินเตอร์เฟซ FIP Bus)เครื่อง PLC ระบบ FIP ที่เชื่อมต่อกับเครือข่ายรถเมล์สนาม ซีรีส์ 90-70 และ ซีรีส์ 90-30, รอก I/O ซีรี่ย์ 90-30 (ใช้โมดูลสแกน I/O ที่อยู่ห่างจาก FIP) และอุปกรณ์ทั่วไป เช่น คอมพิวเตอร์มวลชนที่มี bus-interface (ใช้โมดูลอินเตอร์เฟซ FIP)เครื่องควบคุมบัส IC697BEM741 สามารถสแกนอุปกรณ์ I/O บนบัส FIP ได้เป็นลําดับ และข้อมูล I/O จะถูกโอนไปยัง CPU ในแต่ละการสแกนที่เสร็จสิ้น. ระหว่างการสแกน, IC697BEM741 Bus controller อิสระค้นหาสําหรับอุปกรณ์ระยะไกลที่เชื่อมต่อใด ๆ, ถ่ายทอดข้อมูลผลิตจาก PLC ไปยังอุปกรณ์ที่เชื่อมต่อสามารถส่งข้อความที่ขึ้นอยู่กับเวลาจากอุปกรณ์สนาม, และรับข้อความการวินิจฉัยจากอุปกรณ์สนามที่เชื่อมต่อ


เครื่องควบคุม FIP Bus ของ GE Fanuc IC697BEM741 ใช้สล็อตเดียวในราค VME Integrator PLC ของ GE IC697 (ราค IC697CHS782 หรือราค IC697CHS783)IC697BEM741 FIP Bus Controller สามารถตั้งค่าได้ด้วยโปรแกรมโปรแกรม Logicmaster Series 90-70 ที่ใช้ Windows หรือโปรแกรมโปรแกรม CIMPLICITY Control 90. IC697BEM741 Bus controller มีตัวชี้วัด LED 6 ตัวบนแผ่นหน้า. ไฟ LED 2 ตัวบน (LED "MODULE OK" และ "RUN") แสดงสถานะการทํางานของโมดูลขณะที่ 4 ไลด์ด้านล่างแสดงสถานะการสื่อสารบนอุปกรณ์เครื่องควบคุม IC697BEM741 Bus ยังมีปุ่มกดตรงใต้ตัวชี้แจง LED สําหรับการตั้งค่าใหม่ในท้องถิ่นมันมาพร้อมกับตัวเชื่อมแบบ 15 ปิน ที่เชื่อมต่อกับ PC เพื่ออัพเกรดฟอร์มแวร์, และยังมี 2 เครื่องเชื่อม FIP Bus 9-pin (ช่อง 1 และ 2) สําหรับเชื่อมต่อกับ 2 เครื่อง FIP Bus


รายละเอียดเทคนิคสําหรับ IC697BEM741


ยี่ห้อ GE Fanuc
ซีรี่ย์ ซีรี่ย์ 90-70
เลขส่วน IC697BEM741
คําอธิบาย เครื่องควบคุมบัส FIP
การใช้งาน เครือข่าย FIP หรือ WorldFIP (EN50170)
โลเตจการทํางาน 5.0 วอลต์ DC
ปัจจุบันในพื้นหลัง 1.3 แอมเปอร์
ความจุ I/O 128 อุปกรณ์สนาม
สถานที่ IC697 PLC VME Integrator Rack
เครื่องเชื่อม คอนเนคเตอร์บัส FIP สองตัว และ คอนเนคเตอร์ซีเรียล 15 ปิน
ตัวชี้วัด LED 6 ไลด์
การตั้งค่า Logicmaster 90-70 ระบบ Windows
น้ําหนักเฉลี่ย 40.0 ปอนด์
