| ชื่อแบรนด์: | AB |
| เลขรุ่น: | 1769-IQ32 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ผู้ผลิต | Rockwell Automation / AB |
| ประเภทสินค้า: | โมดูลอินพุตแบบแยก |
| กลุ่มผลิตภัณฑ์: | Compact I/O |
| จำนวนอินพุต: | 32 |
| จำนวนกลุ่ม: | 4 กลุ่ม (8 อินพุตต่อกลุ่ม) |
| พิกัดระยะทางของแหล่งจ่ายไฟ: | 8 |
| คอนโทรลเลอร์ที่เข้ากันได้: | MicroLogix 1500; CompactLogix |
| อะแดปเตอร์ที่รองรับ: | อะแดปเตอร์ 1769-ADN DeviceNet; อะแดปเตอร์ 1769-AENTR Ethernet |
| หมวดหมู่แรงดันไฟฟ้า: | 24V DC sink/source |
| ช่วงแรงดันไฟฟ้าใช้งาน: | 10…30V DC @ 30 °C (86 °F) 10…26.4V DC @ 60 °C (140 °F) |
| แรงดันไฟฟ้าสถานะปิด: | 5VDC |
| แรงดันไฟฟ้าสถานะเปิด: | 10V DC |
| ความล่าช้าอินพุต, เปิด: | 8ms |
| ซอฟต์แวร์ที่เข้ากันได้: | RSLogix 500; RSLogix 5000 / Studio 5000 Logix Designer |
| อุณหภูมิใช้งาน: | 0°C ถึง +60°C (32°F ถึง +140°F) |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C (-40°F ถึง +185°F) |
| ความชื้นในการทำงาน: | 5% ถึง 95% ไม่มีการควบแน่น |
| แบรนด์ | AB |
| หมายเลขชิ้นส่วน/หมายเลขแค็ตตาล็อก | 1769-IQ32 |
| สายผลิตภัณฑ์ | Compact Logix |
| ประเภทโมดูล | โมดูลอินพุต DC |
| ประเภทอินพุต | อินพุตดิจิทัล |
| ซอฟต์แวร์ | RSLogix5000 |
| สายสื่อสาร | 32 จุด |
| ซีรีส์ | A และ B |
| น้ำหนัก | 0.97 lb หรือ 440 g |
| พิกัดแรงดันไฟฟ้า | 24 โวลต์ DC Sink/Source |
| บล็อกขั้วต่อทดแทน | 1769-RTBN18 |
| ประเภทสายไฟ | ทองแดง - 90 องศาเซลเซียส |
| ขนาดสายไฟ (แข็ง) | 22-14 AWG |
| UPC | 10611320915652 |

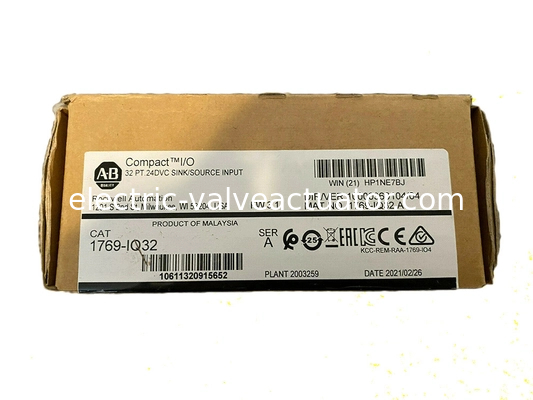

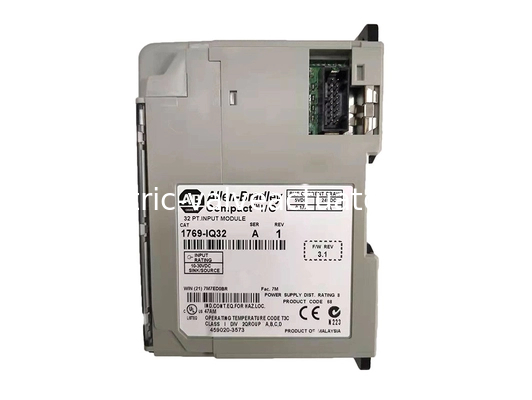

โมดูลอินพุตแบบแยก AB พร้อมหมายเลขแค็ตตาล็อก 1769-IQ32 เป็นส่วนหนึ่งของกลุ่มโมดูล Compact I/O ที่เข้ากันได้สำหรับการใช้งานกับคอนโทรลเลอร์ MicroLogix 1500 และ CompactLogix โมดูลนี้มีช่องอินพุตความหนาแน่นสูงเป็นพิเศษเนื่องจากมีช่องอินพุต 24VDC จำนวนสามสิบสอง (32) ช่อง ซึ่งรองรับทั้งการกำหนดค่าการเดินสายแบบ sink และ source
โมดูลนี้มีพิกัดระยะทางของแหล่งจ่ายไฟแปด (8) โมดูล ซึ่งหมายความว่าต้องติดตั้งโมดูลไม่เกินแปด (8) โมดูลจากแหล่งจ่ายไฟ เนื่องจากคอนโทรลเลอร์ CompactLogix บางตัวรองรับการติดตั้งโมดูล Compact I/O มากกว่าแปด (8) โมดูล จึงต้องติดตั้งหน่วยจ่ายไฟที่เหมาะสมเพื่อให้เป็นไปตามข้อกำหนดด้านพลังงานของ 1769-HSC และโมดูล Compact I/O อื่นๆ 1769-HSC เป็นไปตามวิธีการติดตั้งของแร็ค CompactLogix ที่มีอยู่ เมื่อติดตั้งในธนาคารขยาย I/O CompactLogix จะต้องสังเกตพิกัดระยะทางของแหล่งจ่ายไฟเดียวกัน
โมดูลนี้ได้รับการกำหนดค่าโดยใช้ซอฟต์แวร์การเขียนโปรแกรม RSLogix 500 เมื่อใช้กับคอนโทรลเลอร์ MicroLogix 1500 และ RSLogix 5000 หรือ Studio 5000 ขึ้นอยู่กับการแก้ไขเฟิร์มแวร์ของคอนโทรลเลอร์ CompactLogix ที่ใช้งาน
โมดูลนี้มีช่วงอุณหภูมิในการทำงานตั้งแต่ 0°C ถึง +60°C (32°F ถึง +140°F) และอุณหภูมิในการจัดเก็บตั้งแต่ -40°C ถึง +85°C (-40°F ถึง +185°F) โดยมีความชื้นในการทำงานตั้งแต่ 0°C ถึง +60°C (32°F ถึง +140°F) และระดับความสูงในการทำงาน 2000 เมตร (6561 ฟุต) มีพิกัดการสั่นสะเทือนในการทำงานตั้งแต่ 10 ถึง 500 Hz, 5G, 0.030 นิ้วสูงสุดแบบ peak-to-peak และแรงกระแทกในการทำงาน 30G เมื่อติดตั้งบนแผงควบคุม และ 20G สำหรับโมดูลที่ติดตั้งบนราง DIN
