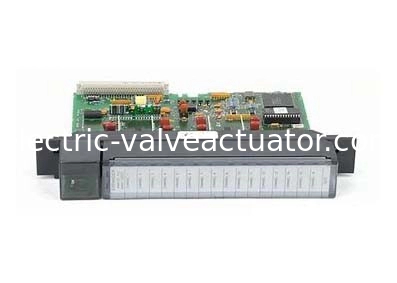

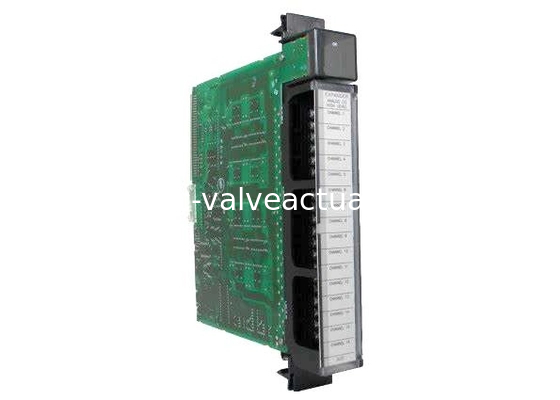

GE Fanuc IC697ALG441 เป็นโมดูล Analog Input Expander สําหรับ GE Series 90-30ระบบย่อย Analog ครบถ้วนประกอบด้วย Base Converter และสองโมดูล Expanderองค์ประกอบนี้คือโมดูลขยายความแรงดัน และมันมี 16 ช่องทาง แต่ละช่องทาง 16 ทางเข้าความแตกต่างนี้ยอมรับสัญญาณสูงสุด 10 วอลต์ เช่นเดียวกับโมดูลขยายความแรงปัจจุบันเครื่องขยายความแรงดัน ให้ข้อมูลเพิ่มเติมการทําเช่นนี้ถูกในราคาต่ําต่อจุด ระบบย่อยที่สมบูรณ์แบบสามารถรับได้สูงสุด 120 จุดไม่มีความจําเป็นสําหรับผู้ใช้ในการตั้งค่าสวิทช์ DIP หรือ jumpers เมื่อใช้ระบบนี้. มันง่ายที่จะตั้งค่าโดยใช้โปรแกรมโปรแกรม Windows. ระบบย่อยทั่วไปจะประกอบด้วยโมดูลแปลงพื้นฐานและเมื่อจําเป็น, โมดูลขยายหนึ่งหรือมากกว่า.ผู้ใช้สามารถเพิ่มจํานวนข้อมูลเข้าของระบบทั้งหมดสูงสุด 120โดยการสร้างโซ่เพชรของโมดูลขยายสูงสุดถึงเจ็ดจากตัวแปลงพื้นฐาน
| ระยะความดันเข้า: | -10 ถึง +10 โวลต์ |
| ระยะการเข้าปัจจุบัน: | 4 ถึง 20 mA |
| การปรับ: | การตั้งค่าโรงงานที่ 10 โวลต์ +/- 2mV |
| จํานวนของ Inputs: | 16 เร็วๆนี้... การเข้าไฟฟ้า |
| ประเภทโมดูล: | โมดูลออนาล็อกอินทุ๊ตเอ็กซ์เปันเดอร์ |
| พลังงาน | + 5 โวลต์ |
| ระยะทางเข้า: | โลตติจ: 10 โวลต ถึง + 10 โวลต กระแส: 4 ถึง 20 มิลลิแอมเปอร์ |
| การแก้ไข: | การปรับขนาดโดยปกติ (16 บิท) 312.5 ไมโครวอลท์ต่อขั้นตอน LSB ในแรงดัน 0.5 ไมโครแอมเปอร์ต่อขั้นตอน LSB ในแรงดัน 4 ถึง 20 mA ไม่มีรหัสที่หายไปมากกว่า 16 บิทบนแรงดัน ไม่มีรหัสที่หายไปมากกว่า 14 บิทบนกระแสปัจจุบัน NOTEการปรับขนาดของผู้ใช้อาจนํารหัสข้ามไปใน 2 หรือ 3 บิตล่างขึ้นอยู่กับตัวประกอบที่ใช้. |
| ความแม่นยํา: การปรับขนาด |
การตั้งค่าโรงงานที่ขนาดเต็ม = 10 โวลต์ ± 2 มิลลิโวลต์บนโมดูลแปลงฐาน ความผิดพลาดสูงสุดที่ 25 °C (77 °F) คือ: ความตึงของแปลงฐาน ± 0.01% ของขนาดเต็ม, ± 0.02% ของค่าปัจจุบันแปลงฐาน, ±05% ของขนาดเต็ม, ± 0.1% ของค่า ความดันของตัวขยายตัว, ± 0.03% ของค่าเต็ม, ± 0.02% ของค่ากระแสไฟฟ้าของตัวขยายตัว ± 0.07% ของขนาดเต็ม, ± 0.1% ของค่า |
| เครื่องแปลงฐาน | การปรับขนาดด้วยตัวเองต่อเนื่องสําหรับค่าระดับเต็มศูนย์และบวก (ก่อนการปรับขนาดของผู้ใช้) การปรับขนาดสนามโดยปกติไม่จําเป็น; ไม่มีการปรับศูนย์ทริมป็อตบน Base Converter ปรับค่าขนาดเต็มที่ 10Vสําหรับ การใช้งานที่สําคัญ หมายเหตุ |
| ความแม่นยํา: แบบเส้นตรง | ± 0.02% ของขนาดเต็มในช่วงลบถึงบวกทั้งหมด |
| สัมพันธ์อุณหภูมิ | ±5 PPM ต่อ °C แบบ ±15 PPM ต่อ °C สูงสุด, โลตติจ ±30 PPM ต่อ °C สูงสุด, ปัจจุบัน |
| อัมพาตทางเข้า: | ความดันไฟฟ้า: กว่า 10 เมกะโฮมในอาการต่อต้าน DC AC, 20K โอฮมในชุดกับตัวประกอบความหนา 0.47 mfd |
| การปฏิเสธแบบทั่วไป: | ระยะความตึงเครียด - การเข้าสัญญาณสูงสุดต้องอยู่ในระยะระหว่าง +13 และ 13 โวลต์ ในส่วนของปลาย ANLGCOM |
| ความรู้สึก: | การตอบสนองสัญญาณโหมดทั่วไปภายในขอบเขตข้างต้นโดยทั่วไปคือ 70 dB CMRR ซึ่งตรงกับการอ่านขนาดเต็ม 0.02% สําหรับการเข้า 0V ในโหมดทั่วไป 10 โวลต์สัญญาณการเข้าต่อเนื่องนอกระยะโหมดทั่วไปสามารถส่งผลให้มีการแปลงผิดปกติโดยไม่ต้องเกิดสัญญาณเตือน. |
| สารรับเสียง: | การเข้าความเร็วสูงบนโมดูล Base Converter อาจแสดงการปฏิสัมพันธ์ระหว่างช่องทางที่อยู่ใกล้เคียงกัน04% ของความแตกต่างระหว่างปริมาณการเข้าที่ได้รับผลกระทบและปริมาณการเข้าช่องทางที่ติดกัน. อิทธิพลสามารถลดลงได้โดยการจัดวางอินทุ้นที่มีระดับที่คล้ายกันบนช่องทางติดกัน ไม่มีการปฏิสัมพันธ์ที่วัดได้ระหว่างช่องทางอินทุ้น Expander |
| อัตราการแปลง: |
อินเทอร์ Base Converter อัพเดทเรียงลําดับประมาณทุก 2.4 ms ถึง 2.8 ms (สูงสุด) สําหรับทั้งหมด 8 ช่องทาง. อินเทอร์ Expander หนึ่งอัพเดทที่อัพเดทระหว่างการสแกนของอินเทอร์ Base Converter ทุกครั้งระยะเวลาระหว่างการอัพเดทเอ็กซ์เพนเดอร์ = 44.8 x N ms (N = จํานวนโมดูลการขยายที่อยู่) |
| เวลาตอบสนอง: |
แต่ละทางเข้ามีกรองผ่านต่ําที่มีการตัด 100 ราเดียน/วินาที (0.01 วินาที) กรองดิจิตอลบนช่องทางเข้า Base Converter เพิ่มขั้วที่สองที่ 450 ราเดียน/วินาทีตัวอย่างและเก็บรักษาความละเอียดเต็ม. เวลาตั้งค่า, ความแม่นยําที่กําหนดไว้สําหรับการเข้าขั้นตอนศูนย์ถึงขนาดเต็มคือดังนี้: 50.0% 30 มิลลิสกอนด์ 10.0% 42 มิลลิวินาที 00.5% 51 มิลลิวินาที 00.1% 67 มิลลิวินาที |
| การป้องกันการเข้า: | อินทุ้นแยกจาก VME backplane - แต่ไม่ระหว่างช่องทางการเข้า แต่พวกมันถูกคุ้มกันจากความกระชับไฟเกินถึงระดับที่ระบุด้านล่าง |
| กระตุ้น: | อินเทอร์โดยปกติไม่ถูกผลักดันโดยคลื่นวงแหวนแบบปกติ ปริมาณสูงสุด 1000 โวลต์ ปริมาณสูงสุดแบบปกติหรือขั้วสูงสุด 2500 โวลต์ ไม่ทําให้เกิดความเสียหายแต่อาจทําให้มีข้อมูลที่ไม่ดีบางครั้งถ้าเกิดมันเกิดขึ้นพร้อมกับการแปลงช่องที่ได้รับผลกระทบ. |
| ความดันเกินต่อเนื่อง: |
อินเทอร์ทนการผิดพลาดในโหมดทั่วไปหรือโหมดปกติ 120 VAC หรือ 125 VDC อย่างน้อย 1 นาที. เวลาที่ยาวนานอาจทําให้ความต้านทานจํากัดกระแสไฟเข้าเสียหาย ความเสียหายจํากัดเพียงแค่อินทุ้นที่ได้รับผลกระทบ |
| ความต้องการพลังงาน: | |
| แร็คแบ็คเพลน |
+5 โวลต์ที่ 0.8A (4 วัตต์) มากที่สุดสําหรับเครื่องแปลงเบส +5 โวลต์ที่ 0.4A (2 วัตต์) สําหรับแต่ละโมดูล Expander |
| ด้านสนาม | ไม่จําเป็นต้องใช้พลังงานสําหรับโมดูล แต่กระแสไฟฟ้าสําหรับการเข้า 4 ถึง 20 mA ต้องได้รับจากผู้ใช้งาน |
