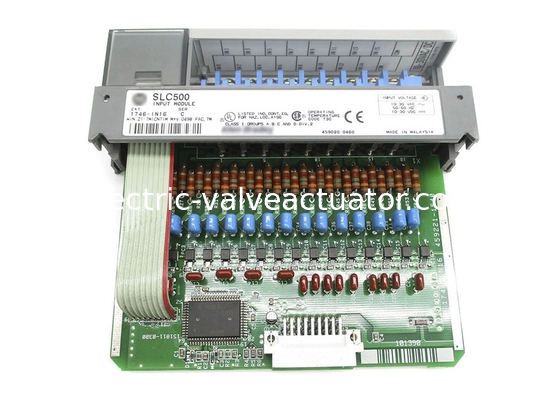

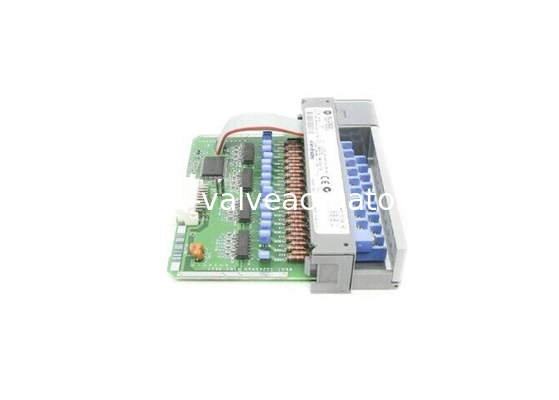

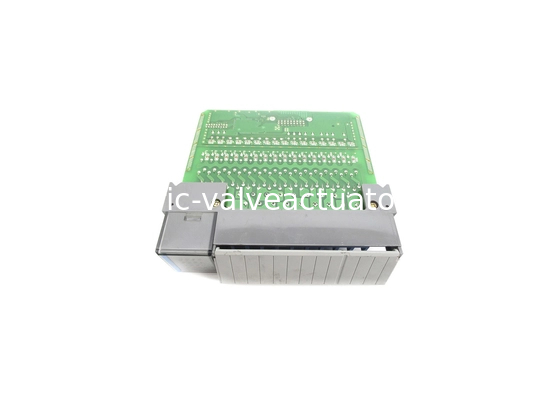

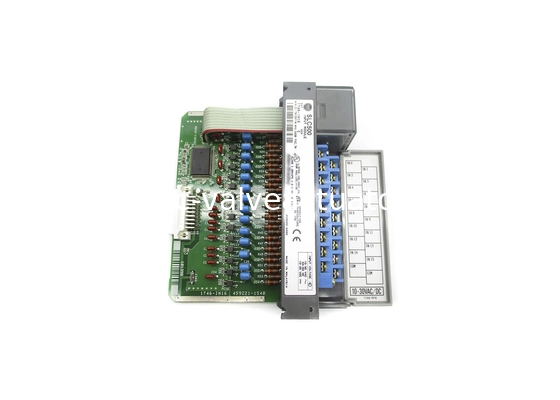

AB 1746-IN16, SLC 500 ดิจิตอล AC/DC Input Module, 24 โวลต์ AC/DC ซิงค์

AB 1746-IN16 เป็นโมดูลการเข้า 24 VDC / 24VAC Sinkingหน่วยนี้ประกอบด้วย 16 (16) ช่องจมที่สามารถใช้ในการเชื่อมต่อกับสัญญาณการเข้าที่แยกแยกที่ทํางานกับ 10-30 VDC และระยะความแรงกดแรง VAC.

โมดูลทางเข้าถูกใช้โดยเครื่องควบคุมตรรกะที่สามารถเขียนโปรแกรมได้ (PLC) เพื่อเชื่อมต่อกับกระบวนการ การทํางานของช่องทางแต่ละตัวแสดงถึงสภาพของอุปกรณ์แต่ละช่องของโมดูลนี้มีตัวชี้แจง LED เฉพาะเพื่อให้ผลตอบสนองทางสายตาถ้าช่องมีพลังงานทํางานหรือไม่ไฟ LED เหล่านี้ยังสามารถใช้เป็นอ้างอิงการแก้ไขปัญหาได้ เพราะมันยืนยันว่าสัญญาณที่มาจากด้านสนามได้ถึงโมดูลหรือไม่

โมดูลนี้ใช้สล็อตเดียวในชาสซี่ 1746 SLC ใด ๆ สามารถติดตั้งในชาสซี่ท้องถิ่นพร้อมกับพรอเซสเซอร์ PLC หรือสล็อตขยาย SLCมันติดตั้งโดยตรงกับชาสีผ่านตัวเชื่อมเพศชายที่ให้บริการที่ตรงกับชาสี หน่วยเชื่อม bus ที่บูรณาการคล้ายกับโมดูลใด ๆ ในระบบ SLC 500.

โมดูลนี้แสดงความช้าของสัญญาณที่แตกต่างกันเล็กน้อยสําหรับความดัน AC และ DC สําหรับความดัน ACการเปลี่ยนสัญญาณ ON เป็น OFF และ OFF เป็น ON แสดงความช้าของสัญญาณ 25 ms ในขณะที่สําหรับความแรงดันไฟฟ้าแบบ DC ความช้าของสัญญาณที่ประสบการณ์สําหรับการเปลี่ยนสัญญาณ ON เป็น OFF และ OFF เป็น ON ทั้งสองเป็น 15 msเพื่อตั้งค่าโมดูลนี้เป็นส่วนหนึ่งของระบบ SLC 500 ต้องนํามันเข้าในการตั้งค่าฮาร์ดแวร์ของโปรแกรม RSLogix 500โปรแกรมนี้คือโปรแกรมที่ใช้กันทั่วไปสําหรับ SLC 500 ระบบควบคุม.

AB 1746-IN16 เป็นโมดูลการเข้า 24 VDC / 24VAC Sinkingหน่วยนี้ประกอบด้วย 16 (16) ช่องจมที่สามารถใช้ในการเชื่อมต่อกับสัญญาณการเข้าที่แยกแยกที่ทํางานกับ 10-30 VDC และระยะความแรงกดแรง VAC.

โมดูลทางเข้าถูกใช้โดยเครื่องควบคุมตรรกะที่สามารถเขียนโปรแกรมได้ (PLC) เพื่อเชื่อมต่อกับกระบวนการ การทํางานของช่องทางแต่ละตัวแสดงถึงสภาพของอุปกรณ์แต่ละช่องของโมดูลนี้มีตัวชี้แจง LED เฉพาะเพื่อให้ผลตอบสนองทางสายตาถ้าช่องมีพลังงานทํางานหรือไม่ไฟ LED เหล่านี้ยังสามารถใช้เป็นอ้างอิงการแก้ไขปัญหาได้ เพราะมันยืนยันว่าสัญญาณที่มาจากด้านสนามได้ถึงโมดูลหรือไม่

โมดูลนี้ใช้สล็อตเดียวในชาสซี่ 1746 SLC ใด ๆ สามารถติดตั้งในชาสซี่ท้องถิ่นพร้อมกับพรอเซสเซอร์ PLC หรือสล็อตขยาย SLCมันติดตั้งโดยตรงกับชาสีผ่านตัวเชื่อมเพศชายที่ให้บริการที่ตรงกับชาสี หน่วยเชื่อม bus ที่บูรณาการคล้ายกับโมดูลใด ๆ ในระบบ SLC 500.

โมดูลนี้แสดงความช้าของสัญญาณที่แตกต่างกันเล็กน้อยสําหรับความดัน AC และ DC สําหรับความดัน ACการเปลี่ยนสัญญาณ ON เป็น OFF และ OFF เป็น ON แสดงความช้าของสัญญาณ 25 ms ในขณะที่สําหรับความแรงดันไฟฟ้าแบบ DC ความช้าของสัญญาณที่ประสบการณ์สําหรับการเปลี่ยนสัญญาณ ON เป็น OFF และ OFF เป็น ON ทั้งสองเป็น 15 msเพื่อตั้งค่าโมดูลนี้เป็นส่วนหนึ่งของระบบ SLC 500 ต้องนํามันเข้าในการตั้งค่าฮาร์ดแวร์ของโปรแกรม RSLogix 500โปรแกรมนี้คือโปรแกรมที่ใช้กันทั่วไปสําหรับ SLC 500 ระบบควบคุม.
