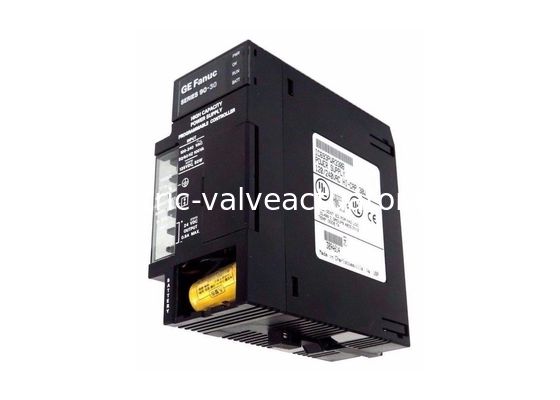

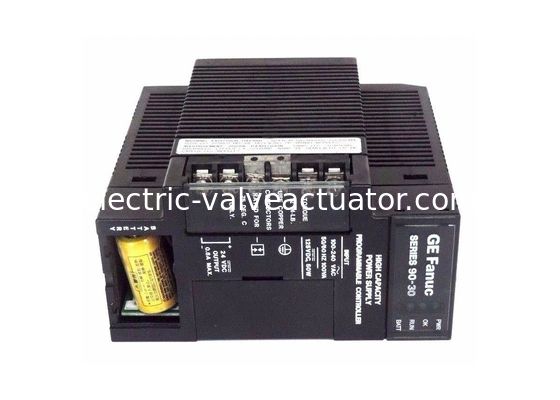

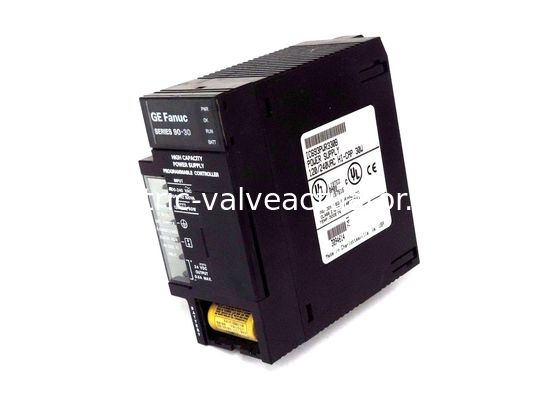

ชุดจ่ายไฟกำลังสูง รุ่น 90-30 แพลตฟอร์ม GE FANUC IC693PWR330

GE FANUC IC693PWR330 โมดูลแหล่งจ่ายไฟกำลังการผลิตสูง

แพลตฟอร์มซีรี่ส์ 90-30

คำอธิบายผลิตภัณฑ์

IC693PWR330เป็นแหล่งจ่ายไฟกำลังการผลิตสูงกับ30 วัตต์เอาท์พุทและ120/240 VAC/125 VDC อินพุต- มีแอปพลิเคชันที่อาจต้องการสูง+5Vกำลังการผลิตปัจจุบันซึ่งอาจไม่ได้อยู่กับอุปทานมาตรฐาน (IC693PWR321) ด้วยเหตุนี้แหล่งจ่ายไฟกำลังการผลิตสูงนี้จึงอนุญาตให้ใช้หนึ่งใน 30 วัตต์ที่จะใช้จากการจัดหา +5V IC693PWR330 สามารถทำงานได้จากแหล่งแรงดันไฟฟ้าอินพุตภายในช่วง 85 ถึง 264 VAC หรือ 100 ถึง 300 VDC แหล่งจ่ายไฟนี้นำเสนอเอาต์พุต +5 VDC, +24 VDCรีเลย์กำลังไฟที่กระจายพลังงานไปยังวงจรในโมดูลรีเลย์เอาต์พุต 90-30 +24 VDC ที่แยกได้ซึ่งใช้ภายในโดยบางโมดูลอาจใช้เพื่อให้พลังงานภายนอกสำหรับโมดูลอินพุต 24 VDC IC693PWR330 มีการเชื่อมต่อสายไฟฟิลด์สำหรับแหล่งจ่ายไฟอินพุต AC/DC- แหล่งจ่ายไฟทั้งสองนี้ประกอบด้วยเทอร์มินัล 6 แห่งที่ใช้สำหรับลิงค์ผู้ใช้ ลิงค์เหล่านี้รวมถึง; แหล่งพลังงาน AC, แหล่งพลังงาน 20 VAC และสายกราวด์จากแหล่งพลังงาน 240 VAC พวกเขาจะติดอยู่กับระบบผ่านเทอร์มินัล 3 อันดับแรกที่ด้านหน้าของแหล่งจ่ายไฟ ความไวของพวกเขาต่อแหล่งจ่ายไฟอินพุต AC/DC ปกติต่ำ

IC693PWR330 มีอินพุตอุปกรณ์ป้องกันแรงดันไฟฟ้าเกินซึ่งมีการเชื่อมต่อภายในบนพิน 4 ที่พบในแถบเทอร์มินัลผู้ใช้ PIN นี้เชื่อมโยงกับ PIN 3 กับจัมเปอร์รัดที่นำเสนอซึ่งตั้งค่าได้ดีที่ บริษัท จัมเปอร์ที่รัดสามารถถูกลบออกเพื่อให้ตัวละครไม่ทำงานในกรณีที่ไม่จำเป็นต้องมีการป้องกันแรงดันไฟฟ้าเกินหมุด 3 และ 4นอกจากนี้ยังต้องการการป้องกันกระแสเกินซึ่งเสนอโดยเอาต์พุตตรรกะ 5Vซึ่งถูก จำกัด ด้วยระบบอิเล็กทรอนิกส์3.5 แอมป์ (7 แอมป์สำหรับเสบียงความจุสูง- เมื่อใดก็ตามที่มีการโหลดส่วนเกินจะรู้สึกได้ถึงด้านในซึ่งอาจนำไปสู่การปิดเครื่อง ฟิวส์ภายในในอินพุตทำหน้าที่เป็นพลังงานสำรองในกรณีที่เกิดเหตุการณ์ดังกล่าว นอกจากนี้ยังช่วยป้องกันแหล่งจ่ายไฟจากความผิดพลาดในการจัดหาภายใน

แหล่งจ่ายไฟ GE FANUC IC693PWR330 แหล่งจ่ายไฟที่มีความจุสูงเป็นโมดูลแหล่งจ่ายไฟแบบแยกส่วนสำหรับระบบควบคุม PLC Series 90-30 อุปกรณ์จ่ายไฟ GE FanUC Series 90-30 ได้รับการออกแบบอย่างเป็นโมดูลาร์เพื่อให้สามารถเสียบโดยตรงกับช่องเสียบซ้ายของ baseplates ซีรีส์ 90-30 ทั้งหมดซึ่งจะช่วยลดเวลาและค่าใช้จ่ายในการติดตั้ง แหล่งจ่ายไฟ IC693PWR330 เป็นของซีรีย์อินพุต AC/DC ที่มีความจุสูงและสามารถใช้งานได้จากแหล่งแรงดันไฟฟ้าอินพุตในช่วง 85 โวลต์ AC ถึง 264 โวลต์ AC หรือ 100 โวลต์ DC ถึง 300 โวลต์ DC แหล่งจ่ายไฟ IC693PWR330 ได้รับการออกแบบมาสำหรับแอพพลิเคชั่นที่ต้องการมากกว่า 5 โวลต์ DC และมากกว่าโมดูลแหล่งจ่ายไฟ IC693PWR321 มาตรฐานสามารถให้ได้และช่วยให้กำลังการผลิตทั้งหมด 30 วัตต์ทั้งหมดใช้จากการจัดหา DC +5 โวลต์

แหล่งจ่ายไฟ GE FANUC IC693PWR330 มีกำลังการผลิตออก 5 โวลต์ DC มาตรฐานพร้อมกำลังขับทั้งหมด 30 วัตต์ นอกจากนี้ยังมีพลังงานรีเลย์รีเลย์ 24 โวลต์ด้วยพลังงาน 15 วัตต์ซึ่งให้พลังงานกับวงจรในโมดูลรีเลย์เอาต์พุตซีรีส์ 90-30 และเอาต์พุต DC 24 โวลต์ที่แยกได้ด้วยพลังงานทั้งหมด 20 วัตต์ แหล่งจ่ายไฟ IC693PWR330 มีคะแนนแรงดันไฟฟ้าอินพุตเล็กน้อยที่ 120/240 โวลต์ AC หรือ 125 โวลต์ DC และช่วงแรงดันไฟฟ้าที่ยอมรับได้ 85 ถึง 264 โวลต์ AC หรือ 100 ถึง 300 โวลต์ DC แหล่งจ่ายไฟ IC693PWR330 มีเวลาพักขั้นต่ำ 20 มิลลิวินาทีและขีด จำกัด การป้องกันกระแสเกินค่าสูงสุด 7 แอมป์ที่ 5 โวลต์ DC เอาท์พุท

ข้อกำหนดทางเทคนิค

ข้อมูลทางเทคนิค

ข้อกำหนด
