AB 1746-IB32 ， โมดูลอินพุตแบบจม 24VDC ， โมดูลอินพุต SLC 500

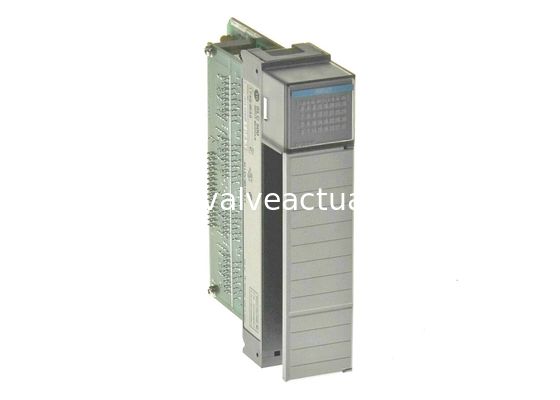

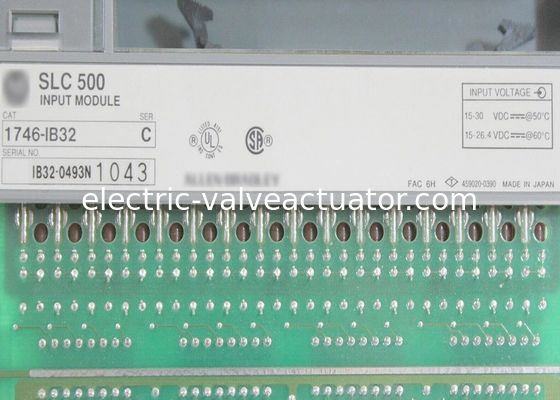

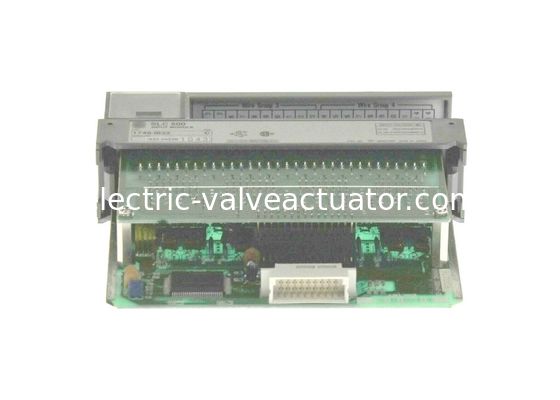

AB 1746-IB32 เป็นโมดูลการเข้าแบบแยก SLC 500 โมดูลนี้ทํางานในระยะความวัดเฉพาะ 24VDC และระยะความวัด 15-30V DC @ 50 °C (122 °F) หรือ 15-26.4V DC @ 60 °C (140 °F).โมดูลนี้มักจะใช้ในการเชื่อมต่ออุปกรณ์ไฟฟ้า เช่น Switches, เซ็นเซอร์, ติดต่อช่วยและอุปกรณ์สองตัวหรือ ON / OFF อื่น ๆ สัญญาณเข้าถึงสามสิบสอง (32) สามารถเชื่อมต่อกับโมดูลนี้ผ่าน 32 ช่องโหลดโมดูลเข้าที่ฝังไว้

1746-IB32 เป็นโมดูลสล็อตเดียวที่ตั้งค่าโดยใช้โปรแกรม RSLogix 500 และสามารถใช้กับโปรเซสเซอร์ SLC 500ที่เหมาะสมกับฮาร์ดแวร์ SLC 500 Modular Style. มันรองรับการติดตั้งในท้องถิ่น ติดกับตัวควบคุม หรือไปยังราค I/O ขยาย หรือไปยังชาสี I/O ระยะไกล ติดกับตัวปรับสื่อสาร SLC 500มันติดตั้งโดยตรงกับสล็อตที่ว่างใด ๆ ของชัสซี่ 1746 ยกเว้นสล็อต 1 ที่ได้รับการจัดไว้สําหรับ SLC 500 เครื่องควบคุม.

1746-IB32 มีการใช้กระแสปัจจุบันด้านหลังของ 50 mA ที่ 5VDC ด้วยความแรงดันออนสเตตสูงสุด 5VDC, กระแสออนสเตตชื่อเสียง 5.1 mA @ 24V DC, กระแสออนสเตตสูงสุด 1.5 mA กับความช้าของสัญญาณเฉพาะอย่างยิ่ง 8 ms สําหรับการเปลี่ยนสัญญาณ ON เป็น OFF และ OFF เป็น ON.

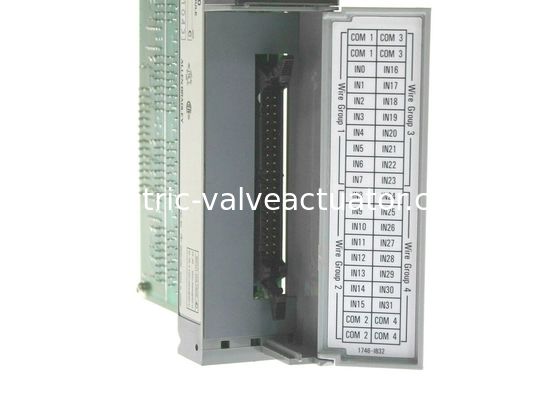

เมื่อติดตั้งโมดูล ให้แน่ใจว่าพลังงานถูกถอนออกจากชัสซี่ เนื่องจากโมดูลนี้ไม่รองรับการถอนและใส่ภายใต้พลังงาน (Removal and Insertion Under Power - RIUP)มันมาพร้อมกับบล็อคปลายทางที่สามารถถอดออกได้ที่อนุญาตการเชื่อมต่อไฟฟ้าที่อยู่ห่างจากโมดูล และการบํารุงรักษาที่ง่ายดายเช่น RTB ยอมให้การใส่ในโมดูลอื่น ๆ ของชนิดเดียวกัน.

1746-IB32 ให้การแยกจาก Backplane ทดสอบที่ 1500 โวลต์ AC เป็นเวลา 60 วินาทีระหว่าง Backplane และ I / O และมันมี 1500 Volt AC dielectric resist.ความดันขั้นต่ําทั่ววงจรของมันในรัฐ ON คือ 15.0 โวลต์ DC และในสภาพ Off ของมัน มีความแรงดันสูงสุดลง 5.0 โวลต์ DC และกระแสรั่วสูงสุด 1.5 mAโมดูล 1746-IB32 มีเวลาการช้าสัญญาณสูงสุด 3 ms ระหว่างอินทุ้นในโหมด ON และ OFF และมันมีปัจจุบันอินทุ้นชื่อรวม 5.1 mA ในระดับความแรงดันนามิติ 24 โวลต์ DC The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
