| ชื่อแบรนด์: | ABB |
| เลขรุ่น: | PM858K01 3BSE082895R1 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |

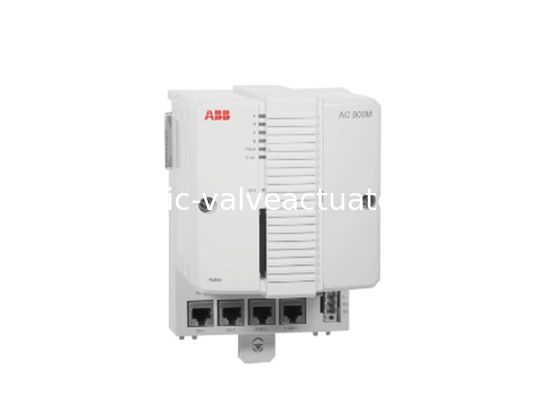

PM858K01 3BSE082895R1 โมดูล I/O ดิจิทัล 24 V DC (19.2-30 V DC) 210 / 360 mA
บอร์ด CPU มีไมโครโปรเซสเซอร์และหน่วยความจำ RAM, นาฬิกาเรียลไทม์, ไฟ LED แสดงสถานะ, ปุ่ม INIT และอินเทอร์เฟซ CompactFlash
แผ่นฐานของคอนโทรลเลอร์ PM858 มีพอร์ต Ethernet RJ45 สองพอร์ต (CN1, CN2) สำหรับเชื่อมต่อกับ Control Network และพอร์ตอนุกรม RJ45 สองพอร์ต (COM3, COM4) พอร์ตอนุกรมพอร์ตหนึ่ง (COM3) เป็นพอร์ต RS-232C พร้อมสัญญาณควบคุมโมเด็ม ในขณะที่พอร์ตอื่น (COM4) ถูกแยกและใช้สำหรับการเชื่อมต่อเครื่องมือการกำหนดค่า คอนโทรลเลอร์รองรับ CPU redundancy เพื่อความพร้อมใช้งานที่สูงขึ้น (CPU, CEX-Bus, อินเทอร์เฟซการสื่อสาร และ S800 I/O)
ขั้นตอนการติดตั้ง/ถอดราง DIN แบบง่าย โดยใช้กลไกสไลด์และล็อคที่เป็นเอกลักษณ์ แผ่นฐานทั้งหมดมีที่อยู่ Ethernet ที่ไม่ซ้ำกัน ซึ่งให้ CPU แต่ละตัวมีเอกลักษณ์ของฮาร์ดแวร์ ที่อยู่สามารถพบได้บนป้ายที่อยู่ Ethernet ที่ติดอยู่กับแผ่นฐาน TP830
(ใช้งานได้เฉพาะกับ System 800xA 6.0.2, Compact Control Builder 6.0.0-1 และรุ่นต่อๆ ไป โปรดดู Product Update สำหรับข้อมูลเพิ่มเติม)
• ความน่าเชื่อถือและขั้นตอนการวินิจฉัยข้อผิดพลาดอย่างง่าย
• Modular, อนุญาตให้ขยายทีละขั้นตอน
• การป้องกันคลาส IP20 โดยไม่ต้องใช้ตู้
• คอนโทรลเลอร์สามารถกำหนดค่าด้วยตัวสร้างการควบคุม 800xA
• คอนโทรลเลอร์มีการรับรอง EMC เต็มรูปแบบ
• CEX-Bus แบบแบ่งส่วนโดยใช้ BC810 / BC820 หนึ่งคู่
• ฮาร์ดแวร์ตามมาตรฐานเพื่อการเชื่อมต่อการสื่อสารที่ดีที่สุด
(Ethernet, PROFIBUS DP, ฯลฯ)
• พอร์ตการสื่อสาร Ethernet ในตัวแบบซ้ำซ้อน
| หมายเลขบทความ | 3BSE082895R1 (PM858K01) |
| Redundancy | ไม่ |
| ความสมบูรณ์สูง | ไม่ |
| ความถี่นาฬิกา | 33 Mhz |
| ประสิทธิภาพ, 1000 การดำเนินการแบบบูลีน | 0.36 ms |
| ประสิทธิภาพ | 0.36 ms |
| หน่วยความจำ | 16 MB |
| RAM ที่มีให้สำหรับแอปพลิเคชัน | 7.147 MB |
| หน่วยความจำแฟลชสำหรับการจัดเก็บ | ใช่ |
| ประเภทโปรเซสเซอร์ | MPC866 |
| เวลาเปลี่ยนใน red. conf. | สูงสุด 10 ms |
| จำนวนแอปพลิเคชันต่อคอนโทรลเลอร์ | 32 |
| จำนวนโปรแกรมต่อแอปพลิเคชัน | 64 |
| จำนวนไดอะแกรมต่อแอปพลิเคชัน | 128 |
| จำนวนงานต่อคอนโทรลเลอร์ | 32 |
| จำนวนรอบเวลาที่แตกต่างกัน | 32 |
| รอบเวลาต่อโปรแกรมแอปพลิเคชัน | ลดลงเหลือ 1 ms |
| Flash PROM สำหรับการจัดเก็บเฟิร์มแวร์ | 4 MB |
| แหล่งจ่ายไฟ | 24 V DC (19.2-30 V DC) |
| การใช้พลังงาน +24 V typ/max | 210 / 360 mA |
| การกระจายพลังงาน typ. | 5.1 W (สูงสุด 8.6 W) |
| อินพุตสถานะแหล่งจ่ายไฟซ้ำซ้อน | ใช่ |
| แบตเตอรี่สำรองในตัว | ลิเธียม, 3.6 V |
| เสถียรภาพของนาฬิกาเรียลไทม์ | 100 ppm (ประมาณ 1 ชม./ปี) |
| การซิงโครไนซ์นาฬิกา | 1 ms ระหว่างคอนโทรลเลอร์ AC 800M โดยโปรโตคอล CNCP |
| คิวเหตุการณ์ในคอนโทรลเลอร์ต่อไคลเอนต์ OPC | สูงสุด 3000 เหตุการณ์ |
| AC 800M transm. ความเร็วไปยังเซิร์ฟเวอร์ OPC | 36-86 เหตุการณ์/วินาที, 113-143 ข้อความข้อมูล/วินาที |
| โมดูล Comm. บน CEX bus | 12 |
| กระแสไฟบน CEX bus | สูงสุด 2.4 A |
| คลัสเตอร์ I/O บน Modulebus พร้อม CPU ที่ไม่ซ้ำซ้อน | 1 ไฟฟ้า + 7 ออปติคัล |
| คลัสเตอร์ I/O บน Modulebus พร้อม CPU red. | 7 ออปติคัล |
| ความจุ I/O บน Modulebus | สูงสุด 96 (PM866 เดี่ยว) หรือ 84 (red. PM866) โมดูล I/O |
| อัตราการสแกน Modulebus | 0 - 100 ms (เวลาจริงขึ้นอยู่กับจำนวนโมดูล I/O) |
| กระแสไฟบน Electrical Modulebus | 24 V : สูงสุด 1.0 A 5 V : สูงสุด 1.5 A |
| ช่อง Ethernet | 2 |
| อินเทอร์เฟซ Ethernet | Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, ตัวเมีย (8 ขั้ว) |
| โปรโตคอล Control Network | MMS (Manufacturing Message Service) และ IAC (Inter Application Communication) |
| แบ็คโบน Control Network ที่แนะนำ | Ethernet แบบสวิตช์ 100 Mbit/s |
| อินเทอร์เฟซ RS-232C | 2 (หนึ่งทั่วไป, 1 สำหรับเครื่องมือบริการ) |
| อินเทอร์เฟซ RS-232C (COM3) (เฉพาะ non red.) | RS-232C, 75-19 200 baud, RJ-45 ตัวเมีย (8 ขั้ว), ไม่แยกออปโต, รองรับ RTS-CTS เต็มรูปแบบ |
| อินเทอร์เฟซ RS-232C (COM4) (เฉพาะ non red.) | RS-232C, 9 600 baud, RJ-45 ตัวเมีย (8 ขั้ว), แยกออปโต, ไม่รองรับ RTS-CTS |
| อุณหภูมิ, การทำงาน | +5 ถึง +55 °C (+41 ถึง +131 °F) |
| อุณหภูมิ, การจัดเก็บ | -40 ถึง +70 °C (-40 ถึง +158 °F) |
| การเปลี่ยนแปลงอุณหภูมิ | 3 °C/นาที ตาม IEC/EN 61131-2 |
| ระดับความสูง | 2000 ม. ตาม IEC/EN 61131-2 |
| ระดับมลพิษ | ระดับ 2 ตาม IEC/EN 61131-2 |
| การป้องกันการกัดกร่อน | G3 เป็นไปตาม ISA 71.04 |
| ความชื้นสัมพัทธ์ | 5 ถึง 95 %, ไม่มีการควบแน่น |
| เสียงรบกวนที่ปล่อยออกมา | < 55 dB (A) |
| การสั่นสะเทือน | 10 < f < 50 Hz: แอมพลิจูด 0.0375 มม., 50 < f < 150 Hz: ความเร่ง 0.5 g, 5 < f < 500 Hz: ความเร่ง 0.2 g |
| แรงดันไฟฟ้าฉนวนที่กำหนด | 500 V a.c. |
| แรงดันไฟฟ้าทดสอบไดอิเล็กทริก | 50 V |
| ระดับการป้องกัน | IP20 ตาม EN 60529, IEC 529 |
| การปล่อยและภูมิคุ้มกัน | EN 61000-6-4, EN 61000-6-2 |
| สภาพแวดล้อม | อุตสาหกรรม |
| เครื่องหมาย CE | ใช่ |
| ความปลอดภัยทางไฟฟ้า | EN 50178, IEC 61131-2, UL 508 |
| สถานที่อันตราย | cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| ใบรับรองทางทะเล | DNV-GL |
| การอนุมัติ TUV | ไม่ |
| การปฏิบัติตาม RoHS | EN 50581:2012 |
| การปฏิบัติตาม WEEE | DIRECTIVE/2012/19/EU |
