GE FANUC IC693CHS391, แผ่นขยายพร้อมสิบช่อง, ฐาน CPU I/O, โมดูล I/O ดิจิทัล

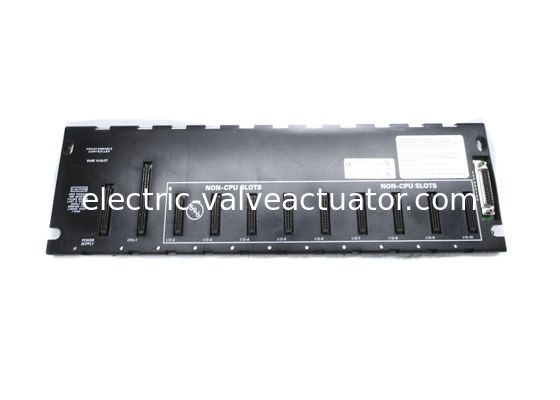

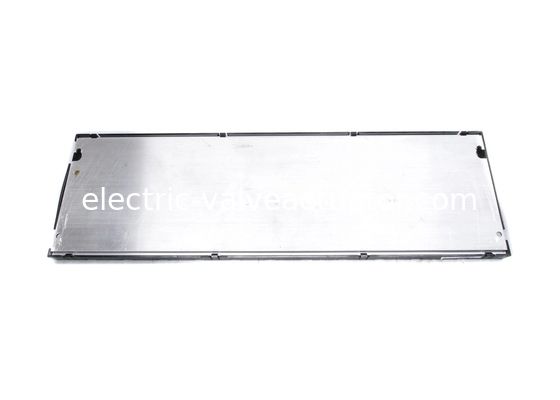

GE Fanuc IC693CHS391 เป็นแผ่นขยายที่มี 10 สล็อต

แผ่นขยายตัวนี้ถูกออกแบบด้วยช่องในด้านซ้ายของแผ่นฐานโดยเฉพาะสําหรับเครื่องพลังงาน ขนาดพิเศษของช่องนี้ทําให้มันเข้ากันได้เพียงกับเครื่องพลังงาน
ผู้ใช้ควรให้แน่ใจว่าIC693CHS391เชื่อมต่อกับ CPU ในสล็อตแรกของฐานสล็อตแรกของแผ่นฐานรองรับโมดูล CPU ที่มีเครื่องหมาย CPU/1.โมดูลนี้ได้รับอนุญาตให้มี CPU baseplate แต่ละระบบ

หากมีพื้นฐานมากกว่าหนึ่งในระบบ, แล้วอีกหนึ่งต้องเป็น Remote หรือพื้นฐานขยาย.IC693CHS391ประกอบด้วยสล็อตหลายสล็อต ซึ่งสล็อตหมายเลข 2 และสล็อตด้านบนจะมีขนาดเฉพาะตัว ซึ่งใช้ในการเชื่อมต่อโมดูลตัวเลือกหรือโมดูล I/O

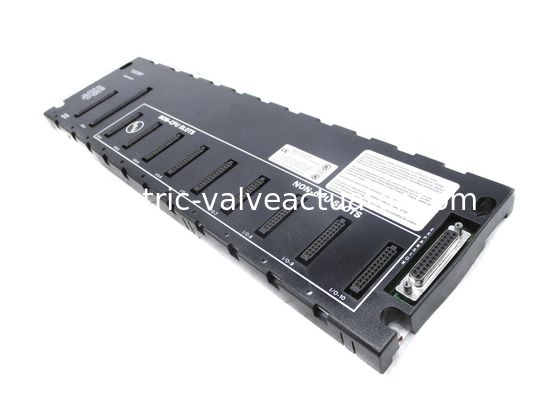

โมดูลนี้มีตัวเชื่อมหญิง 25 ปินในปลายขวาของมันเพื่อเชื่อมต่อกับแผ่นฐานระยะไกลหรือขยายทั้งเบสเพลตระยะไกลและการขยายควรเชื่อมต่อกับระบบด้วย CPUจํานวนเบสเพลตเหล่านี้ที่สนับสนุนโดยระบบขึ้นอยู่กับประเภทของ CPU ที่ใช้สามารถใช้เบสเพลตสูงสุด 4 แผ่น หากใช้ CPU 341,340 และ 331 ไม่เช่นนั้นสามารถใช้เบสเพลตสูงสุด 7 แผ่นกับ CPU 350ระบบที่มีเบสเพลตที่อยู่ห่างไกลต้องการเคเบิลที่ต่ํากว่า 700 ฟุต ในขณะที่ระบบต้องการต่ํากว่า 50 ฟุตสําหรับการขยายและเบสเพลต CPUทั้งป้ายฐานระยะไกลและขยายที่เกี่ยวข้องกับสวิทช์ DIP

แผ่นฐาน GE Fanuc IC693CHS391 เป็นแผ่นฐานขยายที่ได้รับการออกแบบและผลิตเพื่อติดตั้งใน PLCs GE Fanuc Series 90-30. The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applications. มันมีสล็อต 10 แห่งสําหรับการจัดเก็บโมดูลการเข้าและการออกและอุปกรณ์อื่น ๆ. สล็อตด้านซ้ายสุดของแผ่นฐานขยาย IC693CHS391 มีโมดูลปัสดุพลังงานมันมีกล่องเปิด ทําให้มันง่ายที่จะติดตั้งหรือถอดออก แต่ยังทําให้มันเปราะบางต่อสิ่งต่างๆ เช่น ฝุ่นหรือความชื้น ที่อาจทําลายมัน หรือบกพร่องการทํางานของมัน. แผ่นฐานนี้ยังมีสวิทช์ DIP

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters long.แผ่นฐานขยาย IC693CHS391 มีสล็อตพิเศษสําหรับ CPU และแผ่นฐานนี้ต้องเป็นเจ้าของ CPU หรือต้องเชื่อมต่อกับแผ่นฐานอื่นในระบบ PLC ที่เป็นเจ้าของ CPUซีรีย์ 90-30 CPU ที่แตกต่างกันสามารถรองรับจํานวนฐานขยายที่แตกต่างกัน เช่น IC693CHS391. ซีรีส์ 90-30 ซีพียูบางชิ้นสามารถรองรับ 4 แบสเพลตในเวลาเดียวกันในขณะที่อื่น ๆ สามารถเป็นเจ้าภาพได้ถึง 7 แบสเพลตในเวลาเดียวกัน. แบสเพลตขยาย IC693CHS391 สามารถเชื่อมต่อกับคอมพิวเตอร์ถ้ามันใช้บัตร PCI.

เพื่อเชื่อมต่อกับแผ่นฐานระยะไกล, IC693CHS391 แผ่นฐานขยายต้องการสายที่มีความยาวน้อยกว่า 700 ฟุต.มันสามารถเชื่อมต่อกับอุปกรณ์ PLC หรือคอมพิวเตอร์ส่วนตัวที่ใช้บัตร PCIสามารถเชื่อมต่อกับ CPU ได้ถึง 7 เครื่องพร้อมกัน ขึ้นอยู่กับรุ่นของ CPU ที่ใช้แผ่นฐาน IC693CHS391 สามารถติดตั้งได้ทั้งตั้งหรือแนวราบขึ้นอยู่กับการวางแผนของ PLC หรือ CPU. อุณหภูมิแวดล้อมควรอยู่ในช่วงที่กําหนดไว้เสมอ พล็อตควรถูกเก็บไว้ห่างจากน้ํากระจาย และแหล่งที่เกิดฝุ่น ละออง และสารเคมีที่เป็นอันตรายแผ่นฐาน IC693CHS391 ได้รับการรับรองจากหลายมาตรฐานสิ่งแวดล้อมและอุตสาหกรรมระดับโลก.
