| ชื่อแบรนด์: | ABB |
| เลขรุ่น: | AI815 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ประเภท | การเข้าแบบแอนาล็อก |
|---|---|
| รายละเอียดสัญญาณ | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |

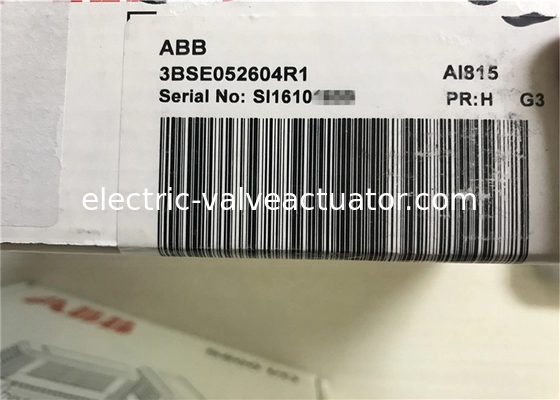

| หมายเลขบทความ | 3BSE052604R1 |
| จํานวนช่องทาง | 8 |
| ประเภทสัญญาณ | มุมเดียวจบ |
| HART | ใช่ |
| SOE | ไม่ |
| การลาออก | ไม่ |
| ความบริสุทธิ์สูง | ไม่ |
| ความปลอดภัยภายใน | ไม่ |
| เครื่องจักรกล | S800 |
| การแก้ไข | 12 บิต |
|---|---|
| อุปทานการเข้า | 10 MΩ (แรงต่อรอง) 250 Ω (กระแสเข้ารวม PTC) |
| การแยกตัว | ระดับกลุ่มแยกจากพื้นดิน |
| ต่ํากว่า/เหนือระยะ | 0 / +15% |
| ความผิดพลาด | สูงสุด 0.1% |
| การเคลื่อนไหวของอุณหภูมิ | สูงสุด 50 ppm/°C |
| เครื่องกรองเข้า (เวลาขึ้น 0-90%) | 290 ms |
| เวลารอบการอัพเดท | 10 ms |
| การจํากัดปัจจุบัน | สร้างในปัจจุบันที่จํากัดพลังงานตัวส่ง |
| ความยาวสายไฟฟ้าสนามสูงสุด | 600 เมตร (656 หลา) |
| NMRR, 50Hz, 60Hz | > 40 dB |
| ความแรงดันประกอบความละเอียด | 50 วอลต์ |
| ความดันการทดสอบแบบ Dielectric | 500 วอลต์ แอค |
| การสูญเสียพลังงาน | 3.5W |
| การบริโภคไฟฟ้าปัจจุบัน +5 V Modulebus | 100 mA |
| การบริโภคปัจจุบัน +24 V Modulebus | ขนาดสูงสุด 265 mA (22 mA + 1.32 * กระแสส่ง) |
| การบริโภคกระแสไฟฟ้าภายนอก + 24 V | 50 mA |
| ด้านหน้า LED | F (ault), R (un), W (earning) |
|---|---|
| การตรวจสอบ | ความผิดพลาดของโมดูล หาก: อานาล็อกรีดเลด, โลตติจ์มาตรฐาน, แหล่งไฟฟ้าภายใน, รายการตรวจสอบ, ป้องกันและความผิดพลาดของความจํา ความผิดพลาดทางช่องทางภายนอก หาก: การให้พลังงานภายนอกต่ํา ความผิดพลาดในพลังงานของตัวส่ง |
| การระบุสถานะการดูแล | ความผิดพลาดของโมดูล เตือนของโมดูล ความผิดพลาดของช่องทาง |
| ตรา CE | ใช่ |
|---|---|
| ความปลอดภัยทางไฟฟ้า | IEC 61131-2, UL 508 |
| สถานที่อันตราย | C1 Div 2 cULus โซน C1 2 cULus โซน ATEX 2 |
| การรับรองทางเรือ | BV, DNV-GL LR |
| ระดับการป้องกัน | IP20 ตาม IEC60529 |
| สภาพบรรยากาศที่กัดกรอง ISA-S7104 | G3 |
| สถานการณ์การทํางานทางสภาพภูมิอากาศ | 0 ถึง +55 °C (เก็บ -40 ถึง +70 °C), RH=5 ถึง 95 % ไม่มีการปรับตัว, IEC/EN 61131-2 |
| ปริมาณมลพิษ | ระดับ 2 IEC 60664-1 |
| สภาพการทํางานทางกล | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| ประเภทความดันเกิน | IEC/EN60664-1 และ EN 50178 |
| ประเภทอุปกรณ์ | ประเภท I ตาม IEC 61140 (คุ้มกันดิน) |
| อุณหภูมิแวดล้อมสูงสุด | 55 °C (131 °F) สําหรับการติดตั้งตั้งตั้งใน MTU compact 40 °C (104 °F) |
| ความสอดคล้องกับ RoHS | EN 50581:2012 |
| ความสอดคล้องกับ WEEE | กฎหมาย 2012/19/EU |
