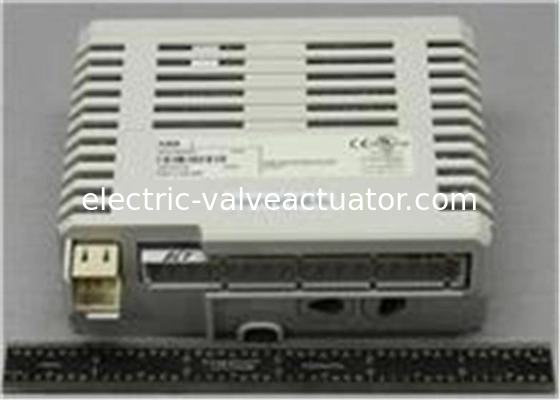

| ชื่อแบรนด์: | ABB |
| เลขรุ่น: | AI843 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ประเภท | อินพุตแบบอะนาล็อก |
| ข้อมูลจำเพาะของสัญญาณ | -30..75 mVlinear, TC types B, C, E, J, K, L, N, R, S, T และ U |
| หมายเลขบทความ | 3BSE028925R1 |
| จำนวนช่อง | 8 |
| ประเภทสัญญาณ | ดูตาราง |
| HART | ไม่ |
| SOE | ไม่ |
| ความซ้ำซ้อน | ใช่ |
| ความสมบูรณ์สูง | ไม่ |
| ความปลอดภัยภายใน | ไม่ |
| กลไก | S800 |
| ความละเอียด | 16 บิต |
| อิมพีแดนซ์อินพุต | > 1 MΩ |
| การแยก | แยกเป็นกลุ่มจากพื้นดิน |
| ข้อผิดพลาด | สูงสุด 0.1% |
| ค่าเบี่ยงเบนของอุณหภูมิ | โดยทั่วไป 10 ppm/°C, สูงสุด 25 ppm/°C |
| ตัวกรองอินพุต (เวลาขึ้น 0-90%) | 1.1 kHz |
| เวลาวงจรการอัปเดต | 320 + 80 * (จำนวนช่องสัญญาณที่ใช้งาน) ms ที่ 50 Hz 267 + 67 * (จำนวนช่องสัญญาณที่ใช้งาน) ที่ 60 Hz |
| ความยาวสายเคเบิลภาคสนามสูงสุด | 600 เมตร (656 หลา) หรือสูงสุด 500 Ω |
| CMRR, 50Hz, 60Hz | 100 dB |
| NMRR, 50Hz, 60Hz | > 40 dB |
| แรงดันไฟฟ้าฉนวนที่กำหนด | 50 V |
| แรงดันไฟฟ้าทดสอบไดอิเล็กทริก | 500 V a.c. |
| การกระจายพลังงาน | 1.5 W |
| การใช้กระแสไฟ +5 V Modulebus | 60 mA |
| การใช้กระแสไฟ +24 V Modulebus | 50 mA |
| การใช้กระแสไฟ +24 V ภายนอก | 0 |
| ไฟ LED ด้านหน้า | F(ault), R(un), W(arning) |
| การควบคุมดูแล |
ข้อผิดพลาดของโมดูล: ช่องอ้างอิงอยู่นอกขีดจำกัด, แหล่งจ่ายไฟต่ำ ข้อผิดพลาดของช่อง: วงจรเปิด, ข้อผิดพลาดของช่อง CJ (ch 8): นอกช่วง 100°C (212°F) ช่องรอยต่อ) ข้อผิดพลาดของช่องสัญญาณเชิงเส้น: ไม่มี |
| การแสดงสถานะของการควบคุมดูแล | ข้อผิดพลาดของโมดูล, คำเตือนของโมดูล, ข้อผิดพลาดของช่อง |
| เครื่องหมาย CE | ใช่ |
| ความปลอดภัยทางไฟฟ้า | IEC 61131-2, UL 508 |
| สถานที่อันตราย | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| การรับรองทางทะเล | - |
| ระดับการป้องกัน | IP20 ตาม IEC60529 |
| บรรยากาศกัดกร่อน ISA-S71.04 | G3 |
| สภาพการทำงานของสภาพอากาศ | 0 ถึง +55 °C (การจัดเก็บ -40 ถึง +70 °C), RH=5 ถึง 95 % ไม่มีการควบแน่น, IEC/EN 61131-2 |
| ระดับมลพิษ | ระดับ 2, IEC 60664-1 |
| สภาพการทำงานทางกล | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 และ EN 61000-6-2 |
| หมวดหมู่แรงดันไฟฟ้าเกิน | IEC/EN 60664-1, EN 50178 |
| คลาสอุปกรณ์ | คลาส I ตาม IEC 61140; (ป้องกันดิน) |
| อุณหภูมิแวดล้อมสูงสุด | 55 °C (131 °F), สำหรับการติดตั้งแนวตั้งใน MTU ขนาดกะทัดรัด 40 °C (104 °F) |
| การปฏิบัติตาม RoHS | EN 50581:2012 |
| การปฏิบัติตาม WEEE | DIRECTIVE/2012/19/EU |
