| ชื่อแบรนด์: | ABB |
| เลขรุ่น: | DI814 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| คุณลักษณะ | ค่า |
|---|---|
| แรงดันไฟฟ้าฉนวนที่กำหนด | 50V |
| แรงดันไฟฟ้าทดสอบไดอิเล็กทริก | 500VAC |
| การใช้กระแสไฟ +5 V Modulebus | 70mA |
| การกระจายพลังงาน | 1.6W |

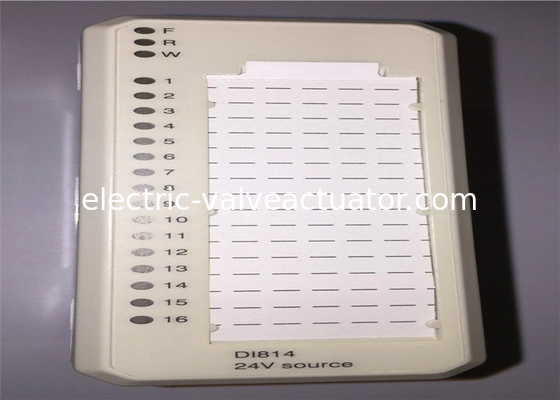

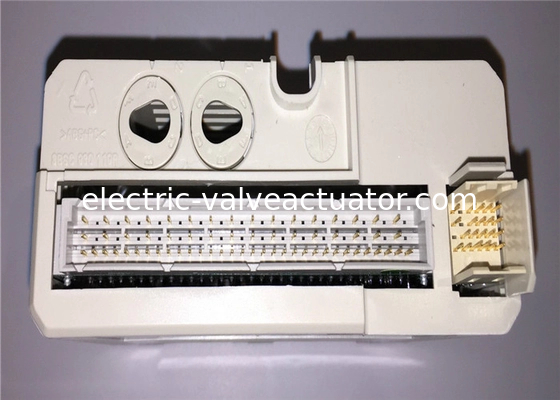

โมดูลอินพุตดิจิตอล ABB DI814 3BUR001454R1 มีช่วงแรงดันไฟฟ้าอินพุต 18 ถึง 30 โวลต์ DC พร้อมแหล่งกระแสอินพุต 6 mA ที่ 24 V อินพุตถูกแบ่งออกเป็นสองกลุ่มแยกกัน โดยมีแปดช่องสัญญาณและอินพุตการควบคุมแรงดันไฟฟ้าหนึ่งช่องสัญญาณในแต่ละกลุ่ม
แต่ละช่องสัญญาณอินพุตมีส่วนประกอบจำกัดกระแสไฟ, ส่วนประกอบป้องกัน EMC, ไฟ LED แสดงสถานะอินพุต และอุปสรรคการแยกแสง อินพุตการควบคุมแรงดันไฟฟ้าของกระบวนการให้สัญญาณข้อผิดพลาดของช่องสัญญาณหากแรงดันไฟฟ้าหายไป สัญญาณข้อผิดพลาดสามารถอ่านได้ผ่าน ModuleBus
| เครื่องหมาย CE | ใช่ |
| ความปลอดภัยทางไฟฟ้า | IEC 61131-2, UL 508 |
| สถานที่อันตราย | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| การรับรองทางทะเล | ABS, BV, DNV-GL, LR, RS, CCS |
| ระดับการป้องกัน | IP20 ตาม IEC60529 |
| บรรยากาศกัดกร่อน ISA-S71.04 | G3 |
| สภาพการทำงานด้านสภาพอากาศ | 0 ถึง +55 °C (การจัดเก็บ -40 ถึง +70 °C), RH=5 ถึง 95 % ไม่มีการควบแน่น, IEC/EN 61131-2 |
| ระดับมลพิษ | ระดับ 2, IEC 60664-1 |
| สภาพการทำงานทางกล | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 และ EN 61000-6-2 |
| หมวดหมู่แรงดันไฟฟ้าเกิน | IEC/EN 60664-1, EN 50178 |
| คลาสอุปกรณ์ | คลาส I ตาม IEC 61140; (ป้องกันดิน) |
| อุณหภูมิแวดล้อมสูงสุด | 55 °C (131 °F), สำหรับการติดตั้งแนวตั้งใน MTU ขนาดกะทัดรัด 40 °C (104 °F) |
| การปฏิบัติตาม RoHS | EN 50581:2012 |
| การปฏิบัติตาม WEEE | DIRECTIVE/2012/19/EU |
| ประเภท | อินพุตดิจิตอล |
| ข้อมูลจำเพาะของสัญญาณ | 24 V d.c. |
| หมายเลขบทความ | 3BUR001454R1 |
| จำนวนช่องสัญญาณ | 16 |
| ประเภทสัญญาณ | แหล่งกระแส |
| HART | ไม่ |
| SOE | ไม่ |
| ความซ้ำซ้อน | ไม่ |
| ความสมบูรณ์สูง | ไม่ |
| ความปลอดภัยโดยธรรมชาติ | ไม่ |
| กลไก | S800 |
| ช่วงแรงดันไฟฟ้าอินพุต, "0" | -30..5 V |
| ช่วงแรงดันไฟฟ้าอินพุต, "1" | 15..30 V |
| อิมพีแดนซ์อินพุต | 3.5 kΩ |
| การแยก | แยกเป็นกลุ่มจากพื้นดิน, 2 กลุ่มที่มี 8 ช่องสัญญาณ |
| เวลาตัวกรอง (ดิจิตอล, เลือกได้) | 2, 4, 8, 16 ms |
| การจำกัดกระแส | พลังงานเซ็นเซอร์สามารถจำกัดกระแสได้โดย MTU |
| ความยาวสายเคเบิลภาคสนามสูงสุด | 600 เมตร (656 หลา) |
| แรงดันไฟฟ้าฉนวนที่กำหนด | 50 V |
| แรงดันไฟฟ้าทดสอบไดอิเล็กทริก | 500 V a.c. |
| การกระจายพลังงาน | โดยทั่วไป 1.8 W |
| การใช้กระแสไฟ +5 V Modulebus | 50 mA |
| การใช้กระแสไฟ +24 V Modulebus | 0 |
| การใช้กระแสไฟ +24 V ภายนอก | 0 |
