| ชื่อแบรนด์: | ABB |
| เลขรุ่น: | ABB |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| คุณลักษณะ | ค่า |
|---|---|
| แรงดันฉนวนกันความร้อนจัดอันดับ | 50V |
| แรงดันไฟฟ้าทดสอบอิเล็กทริก | 500VAC |
| การบริโภคปัจจุบัน +5 v modulebus | 70ma |
| การกระจายพลังงาน | 1.6W |
| เครื่องหมาย CE | ใช่ |
| ความปลอดภัยทางไฟฟ้า | IEC 61131-2, UL 508 |
| สถานที่อันตราย | - |
| การรับรองทางทะเล | ABS, BV, DNV-GL, LR, RS, CCS |
| การจัดอันดับการป้องกัน | IP20 ตาม IEC60529 |
| บรรยากาศที่กัดกร่อน ISA-S71.04 | G3 |
| สภาพภูมิอากาศ | 0 ถึง +55 ° C (ที่เก็บ -40 ถึง +70 ° C), rh = 5 ถึง 95 % ไม่มีการควบแน่น, IEC/EN 61131-2 |
| ระดับมลพิษ | ระดับ 2, IEC 60664-1 |
| เงื่อนไขการทำงานเชิงกล | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 และ EN 61000-6-2 |
| หมวดหมู่แรงดันไฟฟ้าเกิน | IEC/EN 60664-1, EN 50178 |
| ชั้นเรียนอุปกรณ์ | ชั้นเรียนฉันตาม IEC 61140; (ป้องกันโลก) |
| อุณหภูมิสูงสุดโดยรอบ | 55 ° C (131 ° F) สำหรับการติดตั้งแนวตั้งใน MTU ขนาดกะทัดรัด 40 ° C (104 ° F) |
| การปฏิบัติตาม ROHS | EN 50581: 2012 |
| การปฏิบัติตาม WEEE | Directive/2012/19/EU |
| พิมพ์ | อินพุตดิจิตอล |
| ข้อมูลจำเพาะสัญญาณ | 120 V AC / 110 V DC |

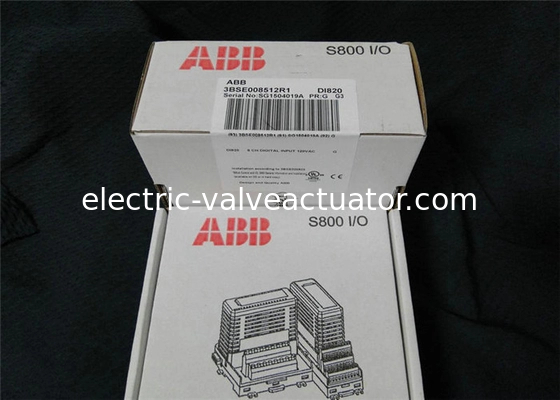

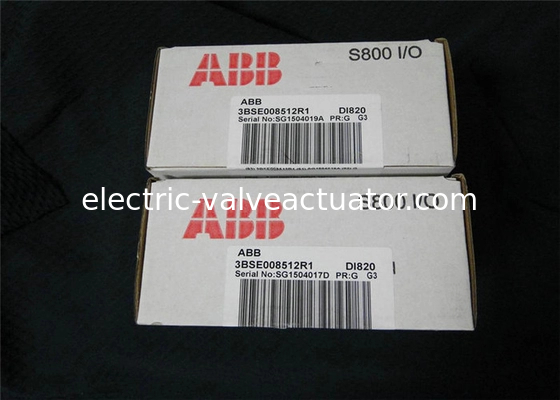

| หมายเลขบทความ | 3BSE008512R1 |
| จำนวนช่อง | 8 |
| ประเภทสัญญาณ | การจมในปัจจุบัน |
| ชาวบ้าน | เลขที่ |
| SOE | เลขที่ |
| ความซ้ำซ้อน | เลขที่ |
| ความซื่อสัตย์สูง | เลขที่ |
| ความปลอดภัยภายใน | เลขที่ |
| กลศาสตร์ | S800 |
| ช่วงแรงดันไฟฟ้าอินพุต "0" | 0..30 V AC, 0..20 V DC |
| ช่วงแรงดันไฟฟ้าอินพุต "1" | 77..130 V AC, 75..145 V DC |
| ความต้านทานอินพุต | 12 kΩ (ac) / 39 kΩ (DC) |
| การแยกตัว | ช่องทางแยกแยกกัน |
| เวลากรอง (ดิจิตอลเลือกได้) | 2, 4, 8, 16 ms |
| ช่วงความถี่อินพุต | 47..63 Hz |
| การเปิด/ปิดตัวกรองแบบอะนาล็อก | 5/18 มิลลิวินาที |
| การ จำกัด ปัจจุบัน | พลังงานเซ็นเซอร์สามารถถูก จำกัด ในปัจจุบันโดย MTU |
| ความยาวสายเคเบิลสูงสุดของสนาม | 200 เมตร (219 หลา) 100 pf/m สำหรับ AC, 600 เมตร (656 หลา) สำหรับ DC |
| แรงดันฉนวนกันความร้อนจัดอันดับ | 250 V |
| แรงดันไฟฟ้าทดสอบอิเล็กทริก | 2000 V AC |
| การกระจายพลังงาน | ประเภท 2.8 W |
| การบริโภคปัจจุบัน +5 v modulebus | 50 Ma |
| การบริโภคปัจจุบัน +24 v modulebus | 0 |
| การบริโภคปัจจุบัน +24 V ภายนอก | 0 |
โมดูลนี้มีอินพุตดิจิตอล 8 ตัว ช่วงแรงดันไฟฟ้าอินพุต AC คือ 77 - 130 โวลต์และกระแสอินพุตคือ 10 mA ที่ 120 V AC ช่วงอินพุต DC คือ 75 - 145 V และกระแสอินพุตคือ 2.8 Ma ที่ 110 V. อินพุตถูกแยกแยกกัน
ทุกช่องสัญญาณอินพุตประกอบด้วยส่วนประกอบที่ จำกัด ปัจจุบันส่วนประกอบการป้องกัน EMC, LED สถานะอินพุตบ่งชี้สถานะการแยกแสงและตัวกรองอะนาล็อก (6 ms) ช่อง 1 สามารถใช้เป็นอินพุตการควบคุมแรงดันไฟฟ้าสำหรับช่อง 2 - 4 และช่อง 8 สามารถใช้เป็นอินพุตการควบคุมแรงดันไฟฟ้าสำหรับช่อง 5 - 7
หากแรงดันไฟฟ้าที่เชื่อมต่อกับช่อง 1 หรือ 8 หายไปอินพุตข้อผิดพลาดจะถูกเปิดใช้งานและไฟ LED เตือนจะเปิดขึ้น สัญญาณข้อผิดพลาดสามารถอ่านได้จาก modulebus
