| ชื่อแบรนด์: | AB |
| เลขรุ่น: | 1747-AIC |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| คุณลักษณะ | ค่า |
|---|---|
| ประเภท | ตัวเชื่อมต่อแบบแยก |
| กระแสไฟ (24 โวลต์ DC) | 0.085 แอมป์ |

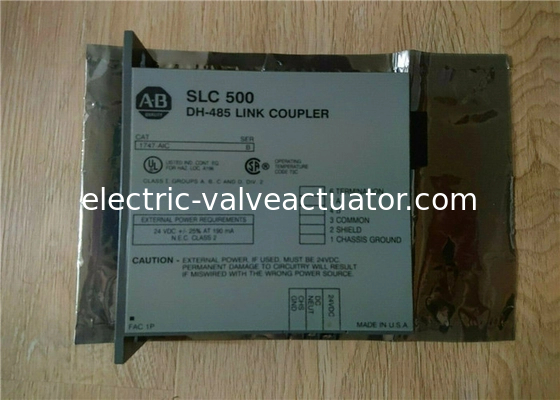

AB 1747-AIC คือ SLC 500 Isolated Link Coupler ตัวเชื่อมต่อแบบแยกนี้มีอินเทอร์เฟซการสื่อสารแบบ Shielded Twisted-Pair และมีกระแสไฟ (24 โวลต์ DC) 0.085 แอมป์
ไดรฟ์ AB 1747-AIC เป็นตัวเชื่อมต่อแบบแยกภายใต้ซีรีส์ AB PLC SLC 500 ตัวเชื่อมต่อแบบติดตั้งบนแผงนี้เป็นไปตามมาตรฐาน NEMA ICS 2-230, IEC1000-4-2, EN50081-2 Class A และข้อบังคับและมาตรฐาน IEC1000-4-3 นอกจากนี้ อุปกรณ์นี้ยังได้รับการรับรอง CSA
ขนาดของตัวเชื่อมต่อคือ 1.5 x 6.8 x 6.5 นิ้ว และใช้ขั้วต่อ กระแสไฟของตัวเชื่อมต่อแบบแยกนี้คือ 0.085 แอมป์ ที่ 24 โวลต์ DC นอกจากนี้ ไดรฟ์ AB 1747-AIC ยังมีตัวแปลงอินเทอร์เฟซขั้นสูงพร้อมอินเทอร์เฟซการสื่อสารแบบ Shielded Twisted-Pair อินเทอร์เฟซนี้ช่วยในการสื่อสารระหว่างอุปกรณ์เครือข่ายหลายตัวในตระกูล SLC 500 เช่น โปรเซสเซอร์ SLC 5/02, SLC 5/01 และ SLC 5/03 และลิงก์ DH-485
โปรดทราบว่าการเชื่อมต่อโปรเซสเซอร์ SLC500 มากกว่า 2 ตัวด้วยลิงก์ DH-485 ต้องใช้ตัวเชื่อมต่อแบบแยก 1 ตัวบนไดรฟ์ 1747-AIC นอกจากนี้ ควรเชื่อมต่อตัวเชื่อมต่อลิงก์ 1 ตัวที่ปลายแต่ละด้านของลิงก์หากเชื่อมต่อคอมพิวเตอร์หรือ DTAM ในระยะทางที่มากกว่า 20 ฟุต หรือ 6.09 เมตร

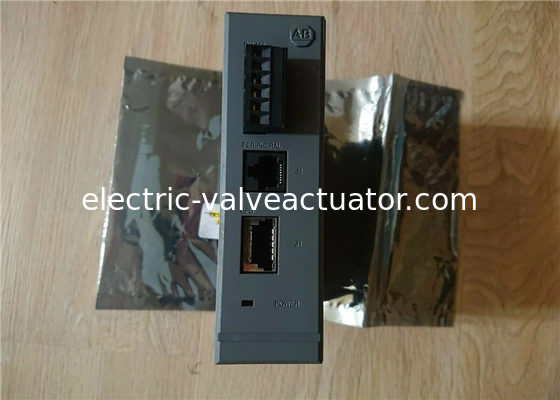

ในการเชื่อมต่อกับโปรเซสเซอร์ จะมีสายเคเบิล AB 1747-C11 พร้อมกับตัวเชื่อมต่อ ในการเชื่อมต่อกับสายสื่อสาร DH-485 ตัวเชื่อมต่อมีบล็อกขั้วต่อแบบถอดได้ 6 ตำแหน่ง สายสื่อสารมีความยาว 1219 เมตร หรือ 4000 ฟุต กระแสไฟแบ็คเพลนของ 1747-AIC คือ 0 mA ที่ 5 โวลต์ และ 85 mA ที่ 24 โวลต์
การกระจายความร้อนคือ 2 W ขั้นต่ำ และ 2 W สูงสุดตามลำดับ และช่วงความชื้นสัมพัทธ์ของไดรฟ์ 1747-AIC คือ 5 ถึง 95% โดยไม่มีการควบแน่น ตัวเชื่อมต่อแบบแยกมาพร้อมกับการสั่นสะเทือนในการทำงาน 1 G ที่ 5 ถึง 2000 เฮิรตซ์ และการสั่นสะเทือนที่ไม่ทำงาน 2.5 G ที่ 5 ถึง 2000 เฮิรตซ์ สำหรับแหล่งจ่ายไฟ 24 โวลต์ DC ตัวเชื่อมต่อต้องการ 20.4 ถึง 28.8 โวลต์ DC
