| ชื่อแบรนด์: | ABB |
| เลขรุ่น: | TU849 3BSE042560R1 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| คุณสมบัติ | มูลค่า |
|---|---|
| ประเภทการบริโภค 24 V | 140 MA |
| กระแส I/O ปัจจุบัน DC | 500mA |
| อุณหภูมิ การทํางาน | 0 ถึง +55 °C |
| อุณหภูมิ การเก็บรักษา | -25 ถึง +70 °C |

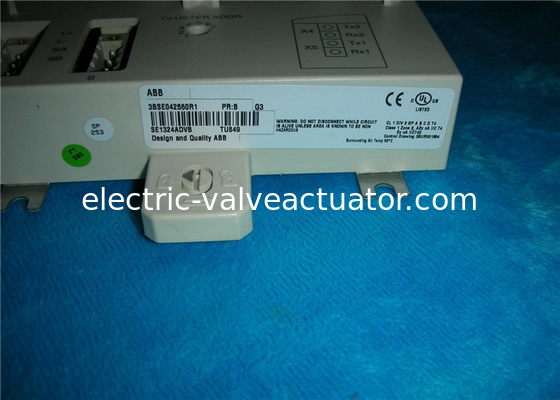

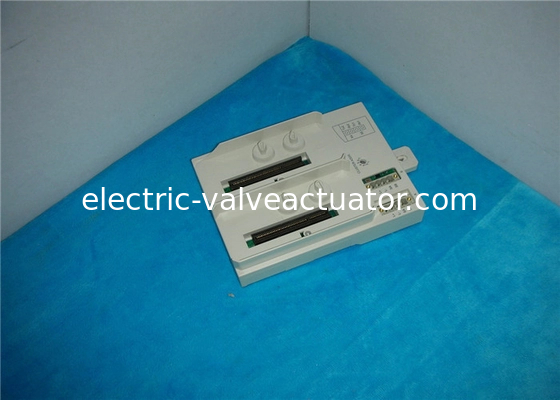

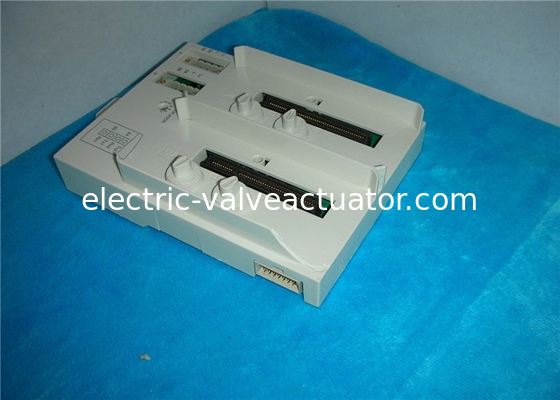

TU849 เป็นหน่วยสิ้นสุดโมดูล (MTU) สําหรับการปรับปรุงแบบที่เหลือใช้ของ Optical ModuleBus Modem TB840/TB840A
MTU เป็นหน่วยที่ปนเปื้อนที่มีการเชื่อมต่อสําหรับการจําหน่ายพลังงานสองครั้ง, หนึ่งสําหรับแต่ละโมเดม, ModuleBus ไฟฟ้าเดียว, สอง TB840 / TB840A และสวิทช์หมุนสําหรับการตั้งค่าที่อยู่ของคลาสเตอร์ (1 ถึง 7).
กุญแจกลสี่ก้อน, สองสําหรับแต่ละตําแหน่ง, ใช้ในการตั้งค่า MTU สําหรับชนิดที่เหมาะสมของโมดูล. กุญแจแต่ละก้อนมีตําแหน่งหก, ซึ่งให้จํานวนรวมของ 36 การตั้งค่าที่แตกต่างกัน.การตั้งค่าสามารถเปลี่ยนด้วยเครื่องสกรู.
MTU สามารถติดตั้งบนรถไฟ DIN มาตรฐานได้ มีล็อคกลไกที่ล็อค MTU กับรถไฟ DIN ล็อคสามารถล็อค / ปลดล็อคด้วยเครื่องสกรูไพรเวอร์
หน่วยปิด TU848 มีเชื่อมต่อเครื่องพลังงานส่วนตัวและเชื่อมต่อ TB840/TB840A กับ I/O ที่เหลือใช้หน่วยปลาย TU849 มีเชื่อมต่อไฟฟ้าส่วนตัวและเชื่อมต่อ TB840 / TB840A กับ I / O ที่ไม่เหลือใช้.
| หลักเกณฑ์ | โมดูลบัสของ ABB |
| หมายเลขบทความ | 3BSE042560R1 |
| อาจารย์หรือทาส | ไม่ใช้ได้ |
| การขยายจํานวนสาย | ใช่ |
| การแลกเปลี่ยนแบบร้อน | ไม่ |
| ประเภท | TB840/TB840A ที่เหลือใช้, I/O แบบเดียว, พลังงานแบบสองแบบ |
| ความแรงเข้า | 24 วอลต์ dc (19.2 -30 วอลต์) |
| การติดตั้ง | สูงหรือแนวราบ |
| เครื่องเชื่อม | ไม่มี |
| ประเภทการบริโภค 24 V | ไม่มี |
| การกระจายกระแสไฟฟ้า ModuleBus | ขนาดสูงสุด 5 V 1.5 A 24 V 1.5 A |
| กุญแจกล | 36 รวมกัน |
| ขนาดสายที่ยอมรับได้ | หนาว: 0.2 - 2.5 มม2 ขนาด: 0.2 -2.5 mm2, 24 -12 AWG ทัณฑ์ที่แนะนํา: 0.5 Nm |
| ความแรงดันประกอบความละเอียด | 50 วอลต์ |
| ความดันการทดสอบทางกลยุทธ์ | 500 V แอค |
| การสูญเสียพลังงาน | 2.5W |
| อุณหภูมิ การทํางาน | 55° C (131° F) ติดตั้งแนวราบ 40 ° C (104 ° F) ติดตั้งตั้งตั้ง |
| อุณหภูมิ การเก็บรักษา | -25° C (-13° F) ถึง +70° C (158° F) |
| ประเภทอุปกรณ์ | ประเภท 1 ตาม IEC 60536 (คุ้มกันดิน) |
| การป้องกันการเข้า | IP20 ตาม IEC 60529 |
| การตรา CE | ใช่ |
| ความปลอดภัยทางไฟฟ้า | cULus |
| สถานที่อันตราย | cULus สาขาอันตราย ระดับชั้น 1 โซน 2 โซน 2 ATEX |
| ใบรับรองเรือ | ABS, BV, DNV-GL, LR, RS |
| ความสอดคล้องกับ RoHS | EN 50581:2012 |
| ความสอดคล้องกับ WEEE | กฎหมาย 2012/19/EU |
| ความสูง | 186.5 มิลลิเมตร (7.34 นิ้ว) รวมถึงล็อค |
| ความกว้าง | 124 มิลลิเมตร |
| ความลึก | 47 มม (1.85 นิ้ว) |
| น้ําหนัก (รวมฐาน) | 0.45 กิโลกรัม (0.99 ปอนด์) |
