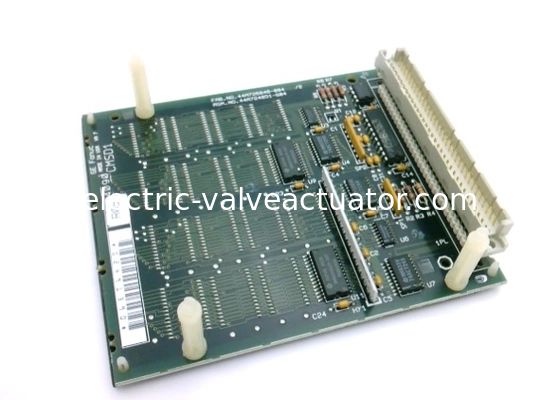

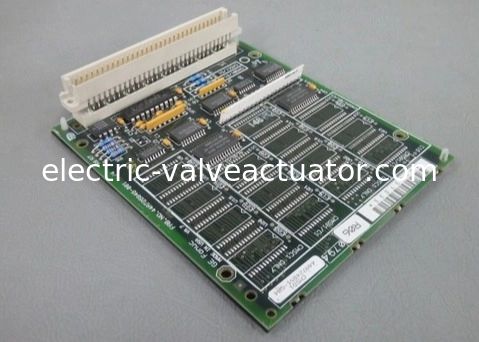

GE Fanuc IC697MEM713 PLC โมดูลหน่วยความจำควบคุมเครื่องจักร ซีรีส์ 90-70 CMOS

TheGE Fanuc IC697MEM713 เป็นโมดูลโพรเซสเซอร์ร่วมแบบตั้งโปรแกรมได้ประสิทธิภาพสูง ซึ่งโดยพื้นฐานแล้วคือไมโครคอมพิวเตอร์เฉพาะทางที่ออกแบบมาเพื่อดำเนินการฟังก์ชันโพรเซสเซอร์ร่วม โดยผสานรวมความสามารถของโมดูลสามประเภทไว้ในหนึ่งเดียว: โมดูลการสื่อสาร โมดูล ASCII และโมดูลพื้นฐาน

ออกแบบมาโดยเฉพาะสำหรับ GE Fanuc Series 90-70 Programmable Logic Controller (PLC) โมดูลนี้มีการกำหนดค่าการเชื่อมต่อที่ยืดหยุ่น: สามารถทำงานร่วมกับพอร์ต CCM อิสระ 1 หรือ 2 พอร์ต หรืออีกทางเลือกหนึ่งคือพอร์ตอนุกรมเดียว

การตั้งโปรแกรม IC697MEM713 เปิดใช้งานผ่าน MegaBasic ซึ่งเป็นภาษาที่มาจาก BASIC ที่ทรงพลัง ภาษาดังกล่าวนั้นยอดเยี่ยมในการสนับสนุนงานอุตสาหกรรมที่สำคัญ รวมถึงการรวบรวมข้อมูลแบบเรียลไทม์ การจัดเก็บข้อมูลที่ปลอดภัย และการดึงข้อมูลที่มีประสิทธิภาพ ทั้งหมดนี้ในขณะที่รับประกันประสิทธิภาพการประมวลผลแบบเรียลไทม์ที่ราบรื่น

IC697MEM713 มาพร้อมกับปุ่มกด Restart/Reset โดยเฉพาะ ซึ่งควบคุมโหมดการทำงานของโมดูลตามระยะเวลาที่กด:

• Soft Reset (โหมด RUN): การกดปุ่มกดเป็นเวลาน้อยกว่า 5 วินาทีจะทริกเกอร์การรีเซ็ตแบบอ่อน ทำให้โมดูลเข้าสู่ "โหมด RUN" ซึ่งเป็นสถานะการทำงานที่ใช้งานอยู่สำหรับการดำเนินการงานที่ตั้งโปรแกรมไว้ล่วงหน้า
• โหมดการพัฒนาโปรแกรม: การกดปุ่มกดค้างไว้นานกว่า 10 วินาทีจะเปลี่ยนโมดูลเข้าสู่ "โหมดการพัฒนาโปรแกรม" ซึ่งสามารถทำการปรับเปลี่ยนการตั้งโปรแกรมและการกำหนดค่าได้

ไฟ LED แสดงสถานะสูงสุด 3 ดวงอยู่ที่ด้านบนและด้านหน้าของ IC697MEM713 (มักเรียกว่า PCM หรือ Programmable Coprocessor Module) แต่ละดวงจะส่งข้อมูลสถานะเฉพาะ:

• สถานะปิด: หากไฟ LED นี้ดับลง แสดงว่าโมดูลไม่ทำงาน โดยทั่วไปจะเกิดขึ้นเนื่องจากฮาร์ดแวร์ทำงานผิดปกติ
• สถานะเปิดค้าง: ไฟ LED นี้จะติดสว่างตลอดเวลาในระหว่างการทำงานปกติ ซึ่งแสดงว่าโมดูลทำงานอย่างถูกต้อง จะเบี่ยงเบนไปจากแสงที่สม่ำเสมอนี้ก็ต่อเมื่อเกิดข้อผิดพลาดหรือปัญหาขึ้น
• สถานะกะพริบ: ไฟ LED นี้จะกะพริบเฉพาะในระหว่างกระบวนการวินิจฉัยการเปิดเครื่อง ซึ่งแจ้งเตือนผู้ใช้ว่าโมดูลกำลังทำการตรวจสอบตัวเองเบื้องต้นเพื่อตรวจสอบฮาร์ดแวร์และความสมบูรณ์ของระบบก่อนเข้าสู่การทำงานเต็มรูปแบบ
