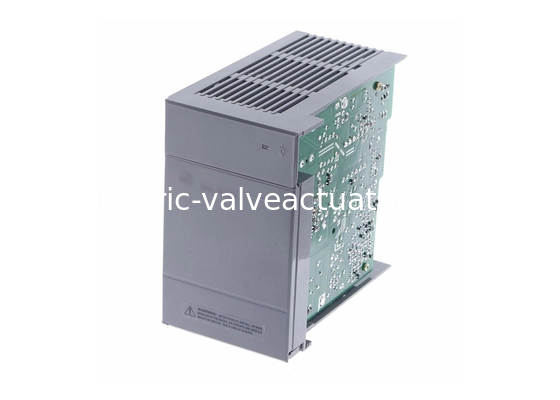

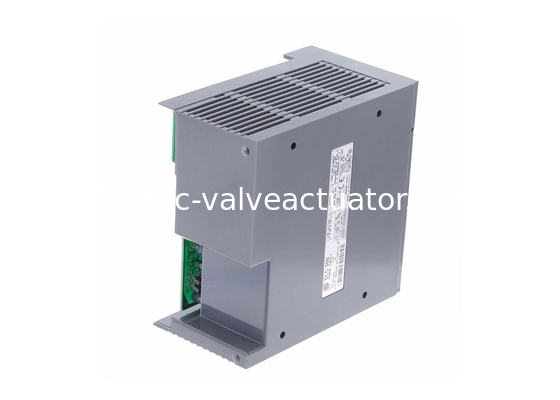

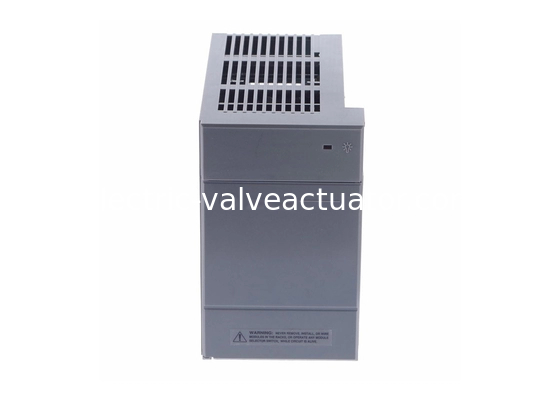

AB 1746-P3, แหล่งจ่ายไฟ SLC 500, 3.6 A ที่ 5VDC 0.87 A ที่ 24VDC

Name: AB 1746-P3, แหล่งจ่ายไฟ SLC 500, 3.6 A ที่ 5VDC 0.87 A ที่ 24VDC
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

ชื่อแบรนด์:	AB
เลขรุ่น:	1746-P3
ขั้นต่ำ:	1
ราคา:	Negotiations

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

สหรัฐอเมริกา

ชุด:

เอสแอลซี 500

แรงดันไฟฟ้าอินพุต NOM:

24VDC

ข้อกำหนดด้านกำลังไฟทั่วไป:

90 VA

กระแสไหลเข้า:

20a

รายละเอียดการบรรจุ:

กล่องเดิมใหม่

คําอธิบายสินค้า

AB 1746-P3, SLC 500 Power Supply, 19.2-28.8 VDC

ข้อมูลจำเพาะทางเทคนิคสำหรับ 1746-P3

ผู้ผลิต	Rockwell Automation
สถานที่	แชสซี 1746, ด้านซ้าย
ช่วงแรงดันไฟฟ้าขาเข้า	19.2-28.8 VDC
ประเภทโมดูล	พาวเวอร์ซัพพลาย
ซีรีส์	SLC 500
หมายเลขชิ้นส่วน/หมายเลขแค็ตตาล็อก	1746-P3
แบรนด์	AB
แรงดันไฟฟ้าขาเข้าเล็กน้อย	24VDC
ข้อกำหนดกำลังไฟสายทั่วไป	90 VA
กระแสไฟกระชาก	20 A
แรงดันไฟฟ้าแยก	600V ac RMS เป็นเวลา 1 วินาที (รุ่น B หรือใหม่กว่า)
ความจุของกระแสไฟ	3.6 A ที่ 5V dc และ 0.87 A ที่ 24V dc
เวลาพัก	5 ms (โหลดเต็ม); 1000 ms (ไม่มีโหลด)
การป้องกันฟิวส์	1746-F3 หรือเทียบเท่า

อุณหภูมิ, การทำงานโดยรอบ	0...60 °C (32...140 °F)
การลดค่าความจุของกระแสไฟ	5% เหนือ 55 °C (131 °F)
แรงดันไฟฟ้าขาเข้า	24 โวลต์ DC
กำลังไฟเข้า	61 วัตต์
กระแสไฟแบ็คเพลน (5 โวลต์)	3.6 แอมป์
กระแสไฟแบ็คเพลน (24 โวลต์)	0.87 แอมป์
ความถี่	DC
ขนาด	5.5 x 2.9 x 5.7 นิ้ว
อุณหภูมิในการทำงาน	0 ถึง 60 องศาเซลเซียส
อุณหภูมิในการทำงาน	0 ถึง 60 องศาเซลเซียส

เกี่ยวกับ 1746-P3

1746-P3 เป็นโมดูลพาวเวอร์ซัพพลาย โมดูลนี้เป็นส่วนหนึ่งของแพลตฟอร์มคอนโทรลเลอร์ SLC 500 ซึ่งส่วนใหญ่ใช้เพื่อให้พลังงานแก่แบ็คเพลน 1746 ที่โมดูล SLC 500 ติดอยู่ โมดูลพาวเวอร์ซัพพลายนี้ตั้งอยู่ที่บริเวณด้านซ้ายสุดของแร็คและไม่ได้ใช้ช่องแชสซี โดยจะแปลงพลังงานอินพุตภายในเป็นระดับแรงดันไฟฟ้าที่โมดูลใช้งานได้ โดยเฉพาะอย่างยิ่ง จะแปลงแรงดันไฟฟ้าอินพุต 19.2...28.8V dc เป็นไฟภายใน 3.6 A ที่ 5V dc และ 0.87 A ที่ 24V dc

1746-P3 เหมาะอย่างยิ่งสำหรับระบบควบคุมแบบโมดูลาร์ SLC 500 มีข้อกำหนดกำลังไฟสายทั่วไป 90 VA พร้อมการแยก 600V ac RMS เป็นเวลา 1 วินาที โมดูลนี้มีฟิวส์ที่ติดตั้งไว้ล่วงหน้าซึ่งอาจถูกแทนที่ด้วย AB ที่แนะนำ 1746-F3 หรือเทียบเท่าใดๆ นอกจากนี้ ขนาดฟิวส์ที่ประกาศไว้จะใช้สำหรับอุปกรณ์ปลายทางเท่านั้น อาจลดลงขึ้นอยู่กับขนาดของสายไฟวงจร พาวเวอร์ซัพพลายนี้ยังแสดงเวลาพัก CPU 5 ms เมื่อทำงานที่โหลดเต็มที่ หรือ 1000 ms เมื่อไม่มีโหลด เวลาพักนี้ช่วยให้พาวเวอร์ซัพพลายสามารถรักษาสถานะการทำงานของ CPU ได้ตั้งแต่เวลาที่แรงดันไฟฟ้าลดลงต่ำกว่าช่วงต่ำสุด

1746-P3 ได้รับการรับรองโดย Underwriter’s Laboratories (UL) จดทะเบียนเป็นอุปกรณ์ควบคุมอุตสาหกรรมสำหรับ Class 1, Division 2, Groups A, B, C, D Hazardous Locations; C-UL จดทะเบียนเป็นอุปกรณ์ควบคุมอุตสาหกรรมสำหรับ Class 1, Division 2, Groups A, B, C, D Hazardous Locations รวมถึงหน่วยงานมาตรฐานและการรับรองอื่นๆ

ความจุของกระแสไฟสำหรับโมดูลคือ 3.6 แอมป์ที่ 5 โวลต์ DC และ 0.87 แอมป์ที่ 24 โวลต์ DC ฟิวส์ที่แนะนำให้ใช้กับโมดูล 1746-P3 คือฟิวส์ AB 1746-F3 (หรือฟิวส์เทียบเท่า รวมถึงฟิวส์ BUSSMAN AGC 5 หรือฟิวส์ Nagasawa ULCS-61ML-5) ไม่มีการแยกใดๆ ระหว่างแบ็คเพลนและขั้วต่ออินพุต อย่างไรก็ตาม มีการทนต่อไดอิเล็กทริกระหว่างขั้วต่อกราวด์แชสซีและขั้วต่ออินพุต ซึ่งเท่ากับ 600 โวลต์ AC RMS เป็นเวลา 1 วินาที ช่วงอุณหภูมิโดยรอบที่แนะนำสำหรับโมดูล 1746-P3 ในการทำงานคือตั้งแต่ 32 ถึง 140 องศาฟาเรนไฮต์ เวลาพักสำหรับ CPU คือ 5 มิลลิวินาทีที่โหลดเต็มที่ และ 1000 มิลลิวินาทีที่ไม่มีโหลด ขนาดของ 1746-P3 คือ 139.7 x 79.2 x 144.8 มิลลิเมตร โมดูลนี้ออกแบบมาสำหรับการใช้งานที่ระดับความสูงสูงสุด 2000 เมตรโดยไม่มีการลดค่า ควรใช้ในสภาพแวดล้อมที่จัดอันดับ Pollution Degree 2 และในการใช้งานที่จัดอันดับ Category II จำเป็นต้องใช้ไขควงปากแบนขนาด 1/8 นิ้วและไขควงปากแฉกขนาด 1/4 นิ้วสำหรับการติดตั้งโมดูล เพื่อป้องกันโมดูลจาก ESD ควรเก็บไว้ในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตเมื่อไม่ได้ใช้งาน ไม่ควรสัมผัสหมุดเชื่อมต่อและขั้วต่อแบ็คเพลน และควรหลีกเลี่ยงการสัมผัสส่วนประกอบวงจรบนโมดูลด้วย
