| ชื่อแบรนด์: | Schneider |

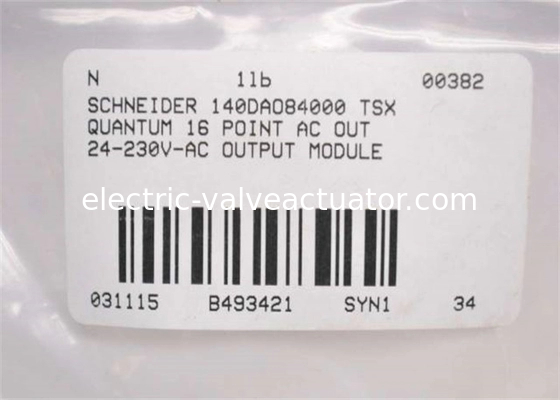

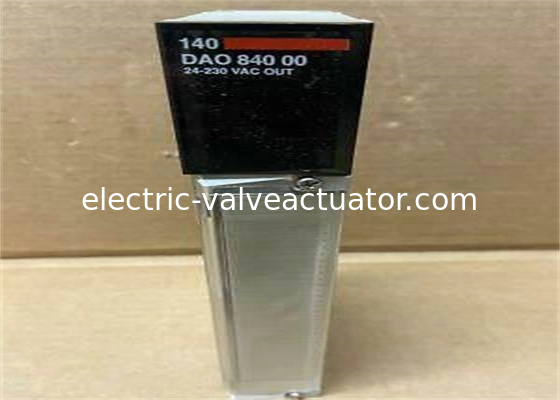

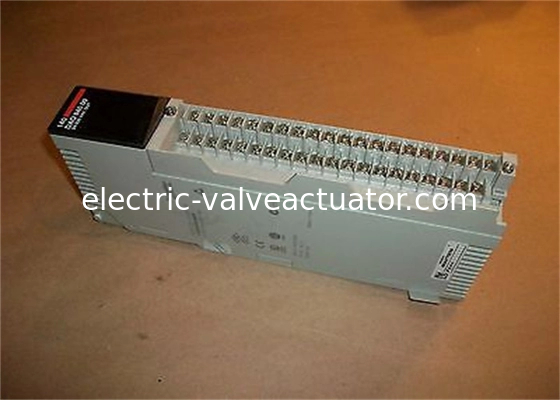

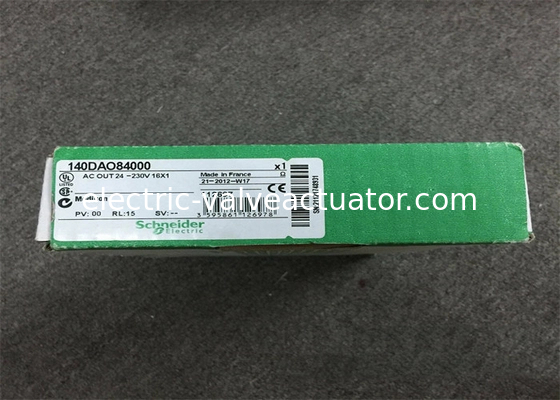

| เลขรุ่น: | 140DAO84000 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ผู้ผลิต | Schneider Electric |
|---|---|
| ซีรีส์ | Modicon Quantum |
| น้ำหนักผลิตภัณฑ์ | 0.45 กก. |
| กลุ่มผลิตภัณฑ์ | แพลตฟอร์มระบบอัตโนมัติ Modicon Quantum |
| ประเภทผลิตภัณฑ์หรือส่วนประกอบ | โมดูลเอาต์พุตแบบแยก AC |
| จำนวนเอาต์พุตแบบแยก | 16 |
| ประเภทเอาต์พุตแบบแยก | แยก |
| กลุ่มของช่องสัญญาณ | 16 กลุ่มของ 1 ช่องสัญญาณ |
| ความถี่ของแหล่งจ่ายไฟ | 47...63 Hz |
| แรงดันตก | 1.5 V |
| แรงดันเอาต์พุตแบบแยก | 20...253 V AC |
| ข้อกำหนดการระบุตำแหน่ง | 1 คำเอาต์พุต |
| เอาต์พุตสูงสุดสัมบูรณ์ | 300 Vrms เป็นเวลา 10 วินาที AC 400 Vrms 1 รอบ AC |
| กระแสโหลดสูงสุด | 4 A rms ผลรวมของสี่จุด, ต่อเนื่อง 1 mA rms 24 Vrms การรั่วไหลของสถานะปิดต่อเอาต์พุต 1 mA rms 48 Vrms การรั่วไหลของสถานะปิดต่อเอาต์พุต 16 A rms ต่อโมดูล 2 mA rms 115 Vrms การรั่วไหลของสถานะปิดต่อเอาต์พุต 2.5 mA rms 230 Vrms การรั่วไหลของสถานะปิดต่อเอาต์พุต 3 A rms 200...230 V ต่อเอาต์พุต 4 A rms 24...115 V ต่อเอาต์พุต |
| กระแสไฟกระชาก | <= 10 A ในระหว่าง 3 รอบต่อจุด <= 20 A ในระหว่าง 2 รอบต่อจุด <= 30 A ในระหว่าง 1 รอบต่อจุด |
| DV/Dt | 400 V/ms |
| เวลาตอบสนอง | <= 0.5 ms ที่สถานะ 0 ถึงสถานะ 1 <= 0.5 ms ที่สถานะ 1 ถึงสถานะ 0 |
| ประเภทการป้องกัน | ภายในโดยตัวกรอง RC |
| การกระจายพลังงาน | 1.85 + (1.1 V x กระแสโหลดรวมของโมดูล) |
| พิกัดฟิวส์ที่เกี่ยวข้อง | 5 A |
| เครื่องหมาย | CE |
| สัญญาณในพื้นที่ | 1 LED การสื่อสารบัสสีเขียวมีอยู่ (ใช้งาน) 1 LED สีแดงตรวจพบข้อผิดพลาดภายนอก (F) 16 LEDs สถานะอินพุตสีเขียว |
| ข้อกำหนดกระแสไฟบัส | 350 mA |
| รูปแบบโมดูล | มาตรฐาน |
โมดูล Quantum PLC ใช้เทคโนโลยีวงจรรวมขนาดใหญ่ที่ทันสมัย ผลิตผ่านกระบวนการผลิตที่เข้มงวด วงจรภายในมีเทคโนโลยีป้องกันการรบกวนขั้นสูง ส่งผลให้มีความน่าเชื่อถือสูงมาก Quantum PLC ยังมีคุณสมบัติการตรวจจับข้อผิดพลาดด้วยตนเองของฮาร์ดแวร์ ซึ่งให้ข้อมูลการเตือนภัยในเวลาที่เหมาะสมเมื่อเกิดความล้มเหลว
ระบบสามารถตั้งโปรแกรมด้วยโปรแกรมการวินิจฉัยตนเองของข้อผิดพลาดของส่วนประกอบต่อพ่วงใน Concept ซึ่งให้การป้องกันการวินิจฉัยตนเองของข้อผิดพลาดสำหรับทั้งระบบ (นอกเหนือจากวงจรและอุปกรณ์ PLC) เพื่อความน่าเชื่อถือที่ครอบคลุม โมดูลทั้งหมดรองรับการสลับเปลี่ยนโดยไม่ต้องหยุดทำงานของระบบ ลดภาระงานและทำให้การบำรุงรักษาง่ายขึ้น ไฟแสดงสถานะ LED ให้ข้อเสนอแนะด้วยภาพเกี่ยวกับสถานะของ CPU และช่องสัญญาณเทมเพลต I/O เพื่อการแก้ไขปัญหาอย่างรวดเร็ว
Quantum PLC มีสิ่งอำนวยความสะดวกสนับสนุนที่สมบูรณ์พร้อมฟังก์ชันที่ครอบคลุมและการประยุกต์ใช้ที่แข็งแกร่ง ระบบที่สำคัญ เช่น การรับน้ำจากแม่น้ำและการบำบัดน้ำคอนเดนเสทแบบละเอียด ใช้การสำรองข้อมูลแบบคู่เครื่องร้อน แหล่งจ่ายไฟสำรอง I/O ระยะไกลสำรอง และอีเธอร์เน็ตคู่ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและต่อเนื่อง ระบบสแตนด์บายแบบคู่เครื่องร้อนขั้นสูงมีคุณสมบัติการกำหนดค่าที่ง่ายและการใช้งานที่ง่าย
ผ่านชุดโมดูลที่กำหนดค่าเหมือนกันสองชุดที่สร้างบทบาทหลัก/รอง CPU โฮสต์จัดการการทำงานของโปรแกรมและการสื่อสาร I/O ในขณะที่อัปเดตสถานะ/ข้อมูลของ CPU สแตนด์บายผ่านโมดูลสแตนด์บายแบบร้อน สแตนด์บายตรวจสอบสถานะของโฮสต์ โดยจะเปลี่ยนเป็นโหมดโฮสต์ทันที (ภายในรอบการสแกน PLC หนึ่งรอบ) หากหลักล้มเหลว ทำให้มั่นใจได้ถึงการทำงานของตรรกะอย่างต่อเนื่อง
แอปพลิเคชัน:เครื่องจักร CNC, โลหะวิทยา, น้ำมันและก๊าซ, ปิโตรเคมี, เคมี, กระดาษ/การพิมพ์, สิ่งทอ/การพิมพ์/การย้อมสี, เครื่องจักร, การผลิตอิเล็กทรอนิกส์, ยานยนต์, ยาสูบ, เครื่องจักรพลาสติก, การผลิตไฟฟ้า, การบำบัดน้ำ/การคุ้มครองสิ่งแวดล้อม, วิศวกรรมเทศบาล, การทำความร้อนหม้อไอน้ำ, พลังงาน, การส่ง/การจำหน่าย
