| ชื่อแบรนด์: | Schneider |

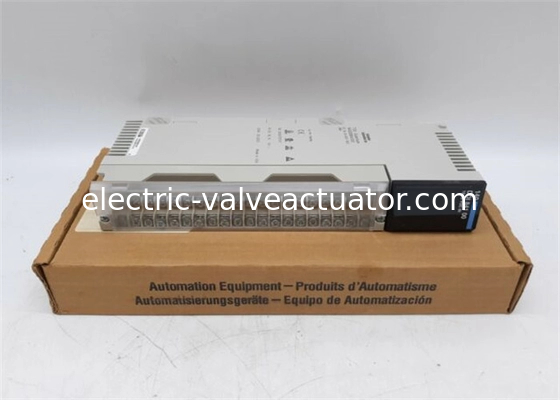

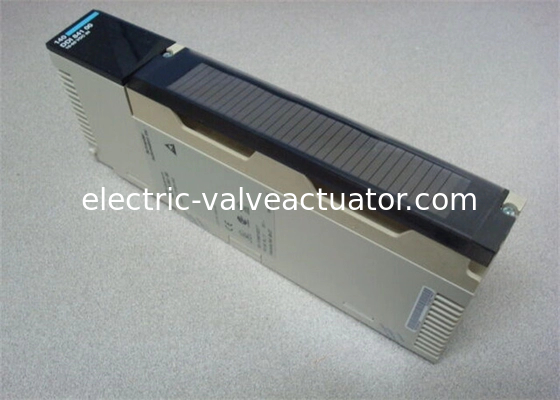

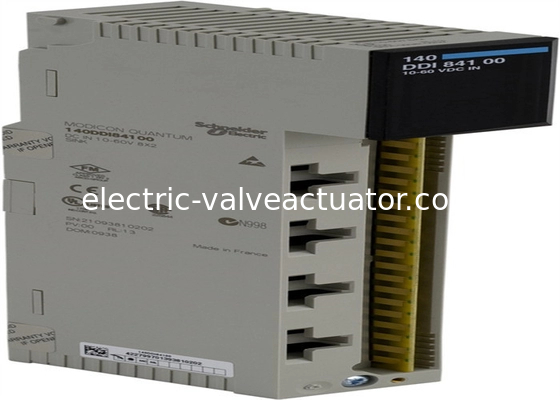

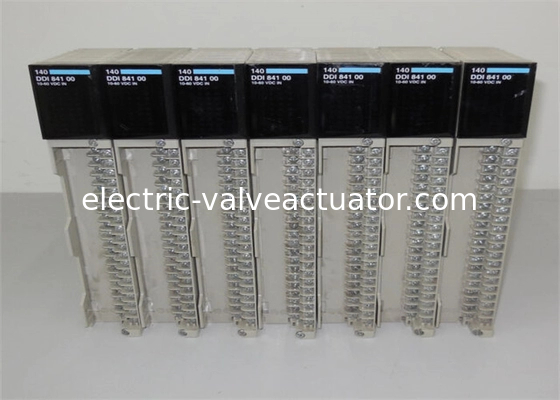

| เลขรุ่น: | 140DDI84100 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ผู้ผลิต | Schneider Electric |
| ซีรีส์ | Modicon Quantum |
| รูปแบบโมดูล | มาตรฐาน |
| ประเภทผลิตภัณฑ์หรือส่วนประกอบ | โมดูลอินพุตแบบแยก DC |
| จำนวนอินพุตแบบแยก | 16 |
| กลุ่มช่องสัญญาณ | 8 |
| อินพุตลอจิก | Positive (sink) |
| ขีดจำกัดแรงดันไฟฟ้าอินพุต | 10...60 V |
| แรงดันไฟฟ้าอินพุต | 60 V 1...5 mA DC | 48 V 2...15 mA DC | 24 V 6...30 mA DC | 12 V 5...10 mA DC |
| สถานะแรงดันไฟฟ้า 1 รับประกัน | 9...12 V 12 V +/- 5 % | 45...60 V 60 V +/- 20 % | 34...48 V 48 V +/- 20 % | 11...24 V 24 V +/- 20 % |
| สถานะแรงดันไฟฟ้า 0 รับประกัน | 0...9 V 60 V +/- 20 % | 0...5 V 24 V +/- 20 % | 0...10 V 48 V +/- 20 % | 0...1.8 V 12 V +/- 5 % |
| แรงดันไฟฟ้าสูงสุดสัมบูรณ์ | 75 V |
| ข้อกำหนดการระบุตำแหน่ง | 1 คำอินพุต |
| เวลาตอบสนอง | 4 ms จากสถานะ 1 เป็นสถานะ 0 | 4 ms จากสถานะ 0 เป็นสถานะ 1 |
| ความถี่ในการสลับ | <= 100 Hz |
| การแยกกลุ่มและบัส | 2500 Vrms DC เป็นเวลา 1 นาที |
| การแยกกลุ่ม | 700 Vrms DC เป็นเวลา 1 นาที |
| การกระจายพลังงาน | 1 W + (0.62 x จำนวนจุดที่เปิด) |
| เครื่องหมาย | CE |
| สัญญาณในพื้นที่ | 16 LEDs สีเขียวสถานะอินพุต | 1 LED สีแดงตรวจพบข้อผิดพลาดภายนอก (F) | 1 LED สีเขียวการสื่อสารบัสมีอยู่ (Active) |
| ข้อกำหนดกระแสไฟบัส | 200 mA |
โมดูล PLC Quantum ใช้เทคโนโลยีวงจรรวมขนาดใหญ่ที่ทันสมัย ผลิตผ่านกระบวนการผลิตที่เข้มงวด วงจรภายในมีเทคโนโลยีป้องกันการรบกวนขั้นสูง ส่งผลให้มีความน่าเชื่อถือสูงมาก
Quantum PLC มีฟังก์ชันการตรวจจับข้อผิดพลาดด้วยตนเองของฮาร์ดแวร์ ซึ่งสามารถแจ้งเตือนผู้ใช้เกี่ยวกับปัญหาได้อย่างรวดเร็ว สามารถตั้งโปรแกรมด้วยโปรแกรมการวินิจฉัยตนเองของข้อผิดพลาดของส่วนประกอบต่อพ่วง ซึ่งให้การป้องกันการวินิจฉัยข้อผิดพลาดทั่วทั้งระบบ นอกเหนือจากวงจร PLC เท่านั้น เพื่อให้มั่นใจถึงความน่าเชื่อถือโดยรวมของระบบสูง
โมดูลทั้งหมดมีคุณสมบัติ hot-swappable ทำให้สามารถบำรุงรักษาได้โดยไม่มีระบบหยุดทำงาน ลดภาระงานและทำให้การบำรุงรักษาง่ายขึ้น ไฟแสดงสถานะ LED ให้ข้อเสนอแนะด้วยภาพสำหรับสถานะช่องสัญญาณ CPU และ I/O template ทำให้สามารถแก้ไขปัญหาได้อย่างรวดเร็ว
Quantum PLC มีสิ่งอำนวยความสะดวกสนับสนุนที่ครอบคลุมพร้อมฟังก์ชันการทำงานที่สมบูรณ์และการประยุกต์ใช้ที่แข็งแกร่ง ระบบที่สำคัญสามารถใช้การสำรองข้อมูลแบบ hot backup แบบคู่, แหล่งจ่ายไฟสำรอง, I/O ระยะไกลสำรอง และการเชื่อมต่อ Ethernet คู่ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและต่อเนื่อง
ระบบสแตนด์บายแบบ hot-standby แบบคู่ขั้นสูงมีโครงแบบที่เรียบง่ายและการใช้งานที่ง่ายดาย การใช้โมดูลที่กำหนดค่าเหมือนกันสองโมดูลในโครงแบบหลัก/รอง CPU สแตนด์บายจะตรวจสอบสถานะโฮสต์อย่างต่อเนื่อง หากโฮสต์ล้มเหลว สแตนด์บายจะเข้าควบคุมทันทีภายในรอบการสแกน PLC หนึ่งรอบ ทำให้มั่นใจได้ถึงการทำงานที่ไม่สะดุด
ผลิตภัณฑ์ของเรามีการใช้งานอย่างแพร่หลายใน:
