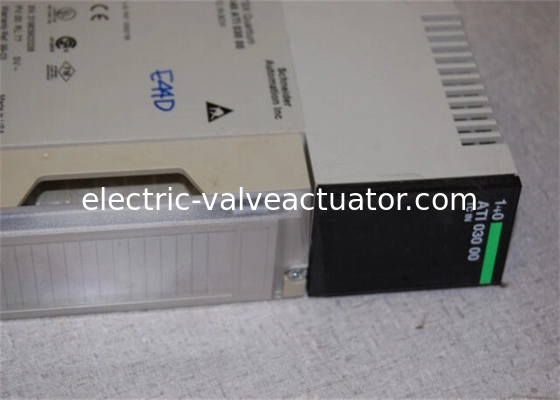

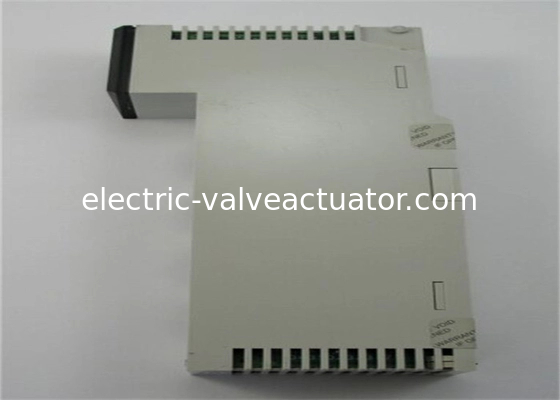

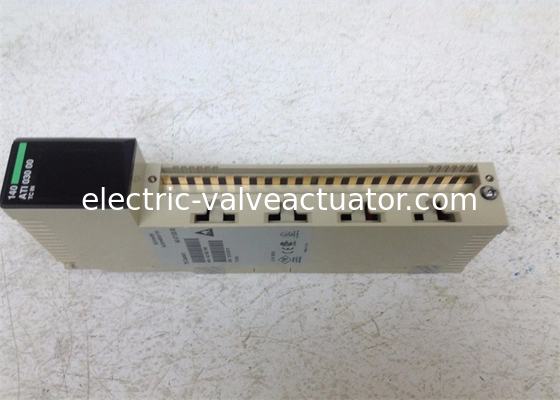

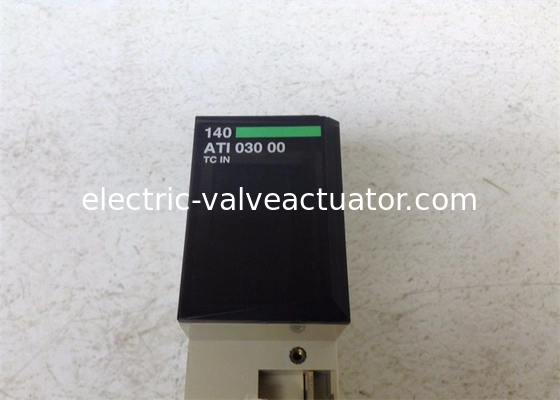

| ชื่อแบรนด์: | Schneider |
| เลขรุ่น: | 140ATI03000 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ผู้ผลิต | ชไนเดอร์ไฟฟ้า |
|---|---|
| ชุด | ควอนตัม Modicon |
| รูปแบบโมดูล | มาตรฐาน |
| ประเภทของตัวกรอง | POLE LOW PASS - 3 dB ที่ 20 Hz ตัวกรอง Notch - 3 dB ที่ 50/60 Hz |
| หมายเลขอินพุตอะนาล็อก | 8 |
| ข้อกำหนดในการจัดการ | 10 คำอินพุต |
| ชนิดอินพุตอะนาล็อก | เทอร์โมคัปเปิล - 50 ... 1665 ° C เทอร์โมคัปเปิล S เทอร์โมคัปเปิล - 50 ... 1665 ° C เทอร์โมคัปเปิล R R เทอร์โมคัปเปิล - 270 ... 400 ° C เทอร์โมคัปเปิล T เทอร์โมคัปเปิล - 270 ... 1370 ° C เทอร์โมคัปเปิล K เทอร์โมคัปเปิล - 270 ... 1,000 ° C เทอร์โมคัปเปิล E เทอร์โมคัปเปิล - 210 ... 760 ° C เทอร์โมคัปเปิล J |
| ความละเอียดอินพุตแบบอะนาล็อก | 16 บิต |
| ความต้านทานอินพุต | > 1 mohm |
| ข้อผิดพลาดความแม่นยำแบบสัมบูรณ์ | +/- 4 ° C บวก + 0.1 % ของการอ่านเทอร์โมคัปเปิล S +/- 4 ° C บวก + 0.1 % ของการอ่านเทอร์โมคัปเปิล r +/- 2 ° C บวก + 0.1 % ของการอ่านเทอร์โมคัปเปิล T +/- 2 ° C บวก + 0.1 % ของการอ่านเทอร์โมคัปเปิล K +/- 2 ° C บวก + 0.1 % ของการอ่านเทอร์โมคัปเปิล j +/- 2 ° C บวก + 0.1 % ของการอ่านเทอร์โมคัปเปิล E |
| ข้อผิดพลาดเชิงเส้น | 1 ° C, 0.1 ° C, 1 F, 0.1 F - 50 ... 1665 ° C 1 ° C, 0.1 ° C, 1 F, 0.1 F - 270 ... 400 ° C 1 ° C, 0.1 ° C, 1 F, 0.1 F - 270 ... 1370 ° C 1 ° C, 0.1 ° C, 1 F, 0.1 F - 270 ... 1,000 ° C 1 ° C, 0.1 ° C, 1 F, 0.1 F - 210 ... 760 ° C |
| ความแม่นยำล่องลอยตามอุณหภูมิ | 0.15 µV/° C + 0.0015 % ของการอ่าน/° C แรงดันไฟฟ้าสูงสุดระดับต่ำ |
| การปฏิเสธโหมดทั่วไป | > = 120 dB 50/60 Hz |
| แยกระหว่างช่องและรถบัส | 2500 V DC สำหรับ 60 วินาที 1780 V AC สำหรับ 60 วินาที |
| การแยกระหว่างช่อง | 220 V AC 300 V DC |
| อัปเดตเวลา | 1,000 มิลลิวินาที |
| ประเภทความผิดพลาด | การสเกลการสืบทอด ลวดแตก |
| การทำเครื่องหมาย | CE |
| ค่าชดเชยทางแยกเย็น | ภายใน 0 ... 60 ° C |
| การส่งสัญญาณท้องถิ่น | 8 LEDS Red Channel Fault เปิดช่องสีเขียว LED 8 ช่อง 1 LED Red External Fault มี 1 LED Green Bus Communication (Active) |
| ข้อกำหนดปัจจุบันของรถบัส | 280 MA |
| การกระจายพลังงานใน W | 1.5 W |
โมดูล Quantum PLC ใช้เทคโนโลยีวงจรรวมขนาดใหญ่ที่ทันสมัยซึ่งผลิตผ่านกระบวนการผลิตที่เข้มงวด วงจรภายในประกอบด้วยเทคโนโลยีการต่อต้านการแทรกแซงขั้นสูงเพื่อให้มั่นใจว่ามีความน่าเชื่อถือสูง ควอนตัม PLC รวมถึงฟังก์ชั่นการตรวจจับด้วยตนเองของฮาร์ดแวร์
การเขียนโปรแกรมในแนวคิดของส่วนประกอบอุปกรณ์ต่อพ่วงช่วยให้โปรแกรมการวินิจฉัยตนเองผิดพลาดได้รับการป้องกันทั้งวงจร PLC และอุปกรณ์ที่เชื่อมต่อ วิธีการที่ครอบคลุมนี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงตลอดทั้งระบบ โมดูลทั้งหมดรองรับการแลกเปลี่ยนร้อนโดยไม่ต้องปิดระบบลดปริมาณงานบำรุงรักษาและปรับปรุงประสิทธิภาพ
ตัวบ่งชี้สถานะ LED ให้ข้อเสนอแนะด้วยภาพสำหรับสถานะช่องสัญญาณ CPU และ I/O ของแม่แบบซึ่งอำนวยความสะดวกในการบำรุงรักษาอย่างรวดเร็ว Quantum PLC นำเสนอสิ่งอำนวยความสะดวกสนับสนุนที่สมบูรณ์พร้อมฟังก์ชั่นที่ครอบคลุมและการบังคับใช้ที่แข็งแกร่ง ระบบที่สำคัญเช่นการบริโภคน้ำในแม่น้ำและการบำบัดแบบคอนเดนเสทใช้ประโยชน์จากการสำรองข้อมูลแบบคู่แบบคู่, แหล่งจ่ายไฟซ้ำซ้อน, I/O ระยะไกลซ้ำซ้อนและการเชื่อมต่ออีเธอร์เน็ตคู่เพื่อให้แน่ใจว่าปลอดภัยและต่อเนื่อง
ระบบฮ็อตสองเครื่องสองเครื่องขั้นสูงมีการกำหนดค่าที่ง่ายและการทำงานที่สะดวก ผ่านชุดโมดูลที่กำหนดค่าเหมือนกันสองชุดที่สร้างระบบหลักและระบบรองซีพียูโฮสต์จัดการการดำเนินการโปรแกรมและการสื่อสาร I/O ในขณะที่อัปเดตสถานะและข้อมูลของ CPU สแตนด์บายผ่านโมดูลสแตนด์บายร้อน เครื่องสแตนด์บายจะตรวจสอบสถานะการทำงานของโฮสต์และสลับไปที่โหมดโฮสต์ทันทีหากเกิดความล้มเหลวโดยใช้เวลาสลับไม่เกินหนึ่งรอบการสแกน PLC หนึ่งรอบเพื่อรักษาการดำเนินการตรรกะอย่างต่อเนื่อง
