| ชื่อแบรนด์: | Schneider |
| เลขรุ่น: | 140CPU65860 |
| ขั้นต่ำ: | 1 |
| ราคา: | Negotiations |
| ประเภท | แพลตฟอร์ม Modicon Quantum Automation |
|---|---|
| ประเภทผลิตภัณฑ์หรือส่วนประกอบ | โปรเซสเซอร์ Unity |
| ความถี่สัญญาณนาฬิกา | 266 MHz |

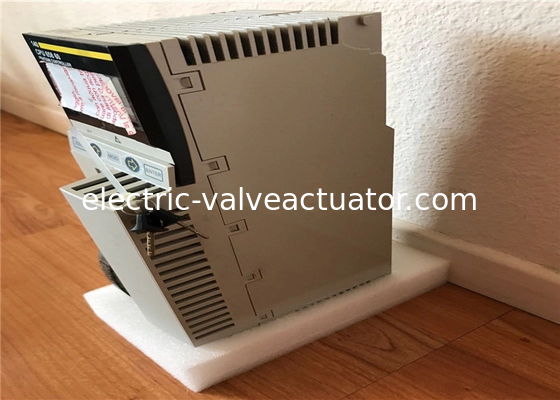

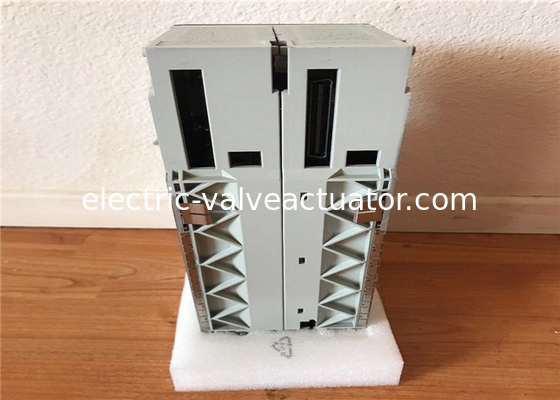

โปรเซสเซอร์ Unity Modicon Quantum - 3072 Kb - 266 Mhz
Quantum | 140CPU65260C | Modicon | 140 CPU 652 60C | โปรเซสเซอร์ UNITY W/ 4096/7168K.
Embedded Ethernet Program+Unlocated Data: 3072Kb, Configuration: 128Kb, Located Data (State RAM): 64Kb (ต้องใช้ Unity Pro v3.0 หรือสูงกว่า)
| ผู้ผลิต: | Modicon Quantum |
| ซีรีส์: | Quantum CPUs |
| น้ำหนัก: | 2 ปอนด์ |
| ผลิตภัณฑ์หรือส่วนประกอบ: | โปรเซสเซอร์ Unity |
| ความถี่สัญญาณนาฬิกา: | 266 MHz |
| จำนวนช่อง: | 10 | 16 | 2 | 4 | 6 |
| จำนวนแร็ค: | 2 - แร็คในพื้นที่ |
| จำนวนสถานี I/O แบบกระจาย: | 63 สถานี - 1 แร็ค - 3 เครือข่ายแบบกระจาย |
| จำนวนสถานี I/O ระยะไกล: | 31 - 2 แร็คระยะไกล |
| จำนวน I/O แบบแยก: | 8000 อินพุต, 8000 เอาต์พุต - กระจาย - ต่อเครือข่าย | 31744 อินพุต, 31744 เอาต์พุต - ระยะไกล | ไม่จำกัด (สูงสุด 26 ช่อง) - ในพื้นที่ |
| จำนวน I/O แบบอะนาล็อก: | ไม่จำกัด (สูงสุด 26 ช่อง) - ในพื้นที่ | 500 อินพุต, 500 เอาต์พุต - กระจาย - ต่อเครือข่าย | 1984 อินพุต, 1984 เอาต์พุต - ระยะไกล |
| I/O เฉพาะแอปพลิเคชัน: | การประทับเวลาที่แม่นยำ | ตัวนับ | อินพุตขัดจังหวะความเร็วสูง | ลิงก์อนุกรม |
| จำนวนโมดูลเสริม: | 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| จำนวนการเชื่อมต่อสูงสุด: | ไม่จำกัด (AS-Interface) - ในพื้นที่ | 6 (Profibus DP) - ในพื้นที่ | 6 (Modbus Plus) - ในพื้นที่ | 6 (Ethernet TCP/IP) - ในพื้นที่ | 4 (AS-Interface) - ระยะไกล | 2 (AS-Interface) - กระจาย | 1 (USB) | 1 (Modbus) - RS232/485 Modbus/ASCII |
| ประเภทการเชื่อมต่อแบบบูรณาการ: | 1 Ethernet TCP/IP | 1 Modbus | 1 Modbus Plus | 1 USB |
| การตรวจสอบ: | การควบคุมกระบวนการ |
| คำอธิบายหน่วยความจำ: | ขยายได้ 8 MB - การจัดเก็บไฟล์ด้วยการ์ด PCMCIA | ขยายได้ 7168 kB - โปรแกรมด้วยการ์ด PCMCIA | RAM ภายใน 768 kB |
| ฟังก์ชันสวิตช์: | พอร์ตหน่วยความจำสวิตช์กุญแจเปิด/ปิด |
| โครงสร้างแอปพลิเคชัน: | 4 งานเสริม | 32 งานขัดจังหวะตัวจับเวลา | 128 งานขัดจังหวะ | 128 งานขัดจังหวะ I/O | 1 งานเร็วเป็นระยะ | 1 งานหลักแบบวนรอบ/เป็นระยะ |
| เวลาดำเนินการต่อคำสั่ง: | 0.48...0.56 µs จุดลอยตัว | 0.0525...0.075 µs บูลีน | 0.045...0.06 µs บนคำ | 0.045...0.06 µs บนเลขคณิตจุดคงที่ |
| เวลาดำเนินการสำหรับคำสั่ง 1 K: | 9.91 65% บูลีนและ 35% ตัวเลข | 10.28 100% บูลีน |
| ค่าใช้จ่ายของระบบ: | 1 ms - งานหลัก | 0.2 ms - งานเร็ว |
| ข้อกำหนดกระแสไฟของบัส: | 2160 mA |
| สัญญาณในพื้นที่: | 1 LED สีแดงสำหรับการชน Ethernet | 1 LED สีเขียวสำหรับกิจกรรม Ethernet (COM) |
| การเชื่อมต่อไฟฟ้า: | 1 ขั้วต่อตัวเมีย, ประเภทขั้วต่อ: SUB-D 9 สำหรับเชื่อมต่อกับเครือข่าย Modbus Plus | 1 ขั้วต่อ, ประเภทขั้วต่อ: RJ45 สำหรับเชื่อมต่อบัส Modbus | 1 ขั้วต่อ, ประเภทขั้วต่อ: RJ45 สำหรับเชื่อมต่อเครือข่าย Ethernet | 1 ขั้วต่อ, ประเภทขั้วต่อ: MT-RJ (ไฟเบอร์ออปติก) สำหรับเชื่อมต่อ PLC หลักและรอง (สถาปัตยกรรมสแตนด์บายแบบร้อน) |
