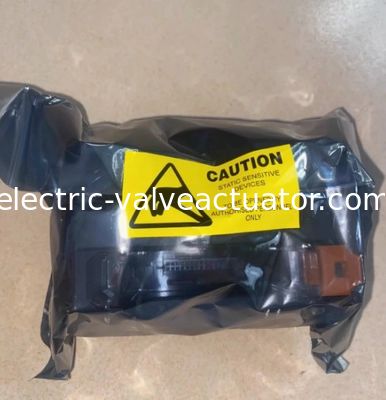

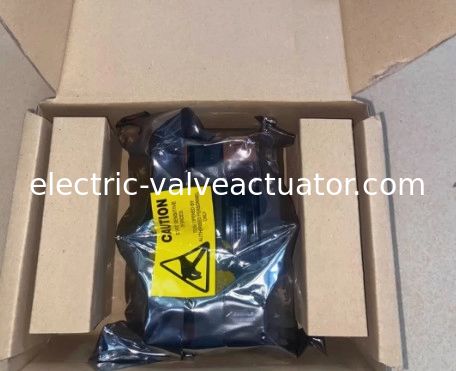

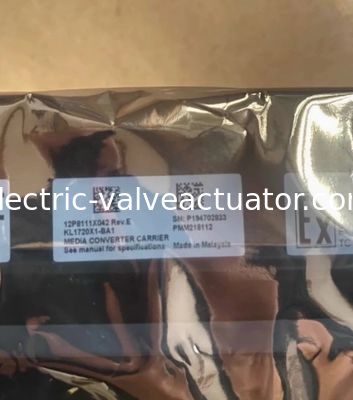

EMERSON KL1720X1-BA1 ตัวแปลงสื่อโหมด Multi Mode 1 พอร์ต

• อํานวยความสะดวกในการใช้ระบบ Electronic Marshalling ในพื้นที่
• รองรับทั้งเคเบิลไฟเบอร์ออปติกแบบเดียวและหลายแบบ
• การเชื่อมต่อไฟฟ้าที่เหลือ
• รูปแบบที่ได้รับการรับรองพื้นที่อันตราย
• ประกอบด้วยสายปลายสําหรับการติดตั้งง่าย
• ทํางานกับทั้ง DeltaVTM และ DeltaV SIS

เครื่องแปลงสื่อ DeltaVTM ให้ช่องทางง่ายในการเชื่อมต่ออุปกรณ์ปิดสนามไกลด้วยบัตร CHARM I/O (CIOC) กับเครือข่ายควบคุม DeltaVสายไฟเบอร์ออปติกสามารถใช้งานได้ไกลกว่าสายเอเธิร์นทองแดง และเครื่องแปลงสื่อเหล่านี้ทําให้คุณขยายระยะทางของเครือข่ายควบคุม DeltaV ไปถึง 15 กม..

เครื่องแปลงสื่อเปลี่ยนวิธีการสื่อสารจากทองแดงเป็นไฟเบอร์เอเธอร์เน็ต และกลับกัน และอํานวยความสะดวกในการเชื่อมต่อง่าย ๆ โดยใช้สายไฟเบอร์ออปติกทั้งแบบเดียวและหลายแบบ

มี DeltaV Media Converter มีอยู่ 3 รูปแบบที่แตกต่างกัน

• เครื่องแปลงสื่อแบบเดียวที่มีพอร์ตไฟเบอร์หนึ่งและพอร์ตทองแดงหนึ่ง
• เครื่องแปลงสื่อ Multi-Mode ด้วยพอร์ตไฟเบอร์หนึ่งและพอร์ตทองแดงหนึ่ง
• เครื่องแปลงสื่อ SFP 2 ประตูที่มี 1 ประตูทองแดงและ 2 กรง SFP ที่สามารถใช้ได้สําหรับโมดูล SFP ทองแดงหรือไฟเบอร์ (สําหรับการติดตั้งพื้นที่ปลอดภัยเท่านั้น)

เครื่องแปลงสื่อ DeltaV ทั้ง 3 เครื่องมีประกอบด้วย เครื่องแปลงสื่อแบบ Dual Media Converter Assembly พร้อมตัวนําเครื่องแปลงสื่อแบบ Dual Media Converter และเครื่องแปลงสื่อแบบ 2 เครื่องนี้อํานวยความสะดวกในการจัดจําหน่ายง่ายสําหรับเครือข่ายควบคุม DeltaV.

อํานวยความสะดวกในการใช้ระบบ Electronic Marshalling ในพื้นที่:DeltaV with Electronic Marshalling can be installed in cabinets in control rooms but installing it in enclosures in the field will mean that the I/O is installed closer to the field devices and thus can reduce the distance between the field devices and were the wire is terminated to the control system.

รองรับหลายประเภทของไฟเบอร์ออปติก:มีการสนับสนุนทั้งแบบไฟเบอร์ Multi-Mode และ Single-Mode. Multi-Mode สามารถใช้ระยะทางสูงสุด 2 กิโลเมตร และ Single-Mode สามารถใช้ระยะทางสูงสุด 15 กิโลเมตร ด้วยการติดตั้งอย่างถูกต้อง

การเชื่อมต่อไฟฟ้าที่เหลือ:เครื่องขนสื่อสองตัวรวมถึงเทอร์มิเนลสําหรับไฟฟ้า 24V DC ที่เหลือใช้ และ เครื่องขนสื่อมีระบบวินิจฉัย LED ที่จะชี้ให้เห็นถึงความล้มเหลวใด ๆ ในไฟฟ้า

การรับรองพื้นที่อันตรายที่มีอยู่:เครื่องแปลงสื่อ Single-Mode และ Multi-Mode มีการรับรองพื้นที่อันตราย และสามารถติดตั้งในพื้นที่อันตรายชั้น 1, Div. 2 และโซน 2 ได้

ประกอบด้วยสายปลายสําหรับการติดตั้งง่าย:แต่ละตัวนําสื่อสองตัวรวมถึงเทอร์มินัลสําหรับปั๊มพลังงานที่เหลือใช้. เทอร์มินัลเหล่านี้คูณกันเพื่ออนุญาตให้มีการเชื่อมโยงของพลังงาน 24VDC เพื่อการติดตั้งง่าย

ทํางานกับทั้ง DeltaV และ DeltaV SIS:มีกรณีการใช้งานมากมายสําหรับ DeltaV Media Converters ครอบคลุมทั้งระบบ DCS และระบบ SIS
