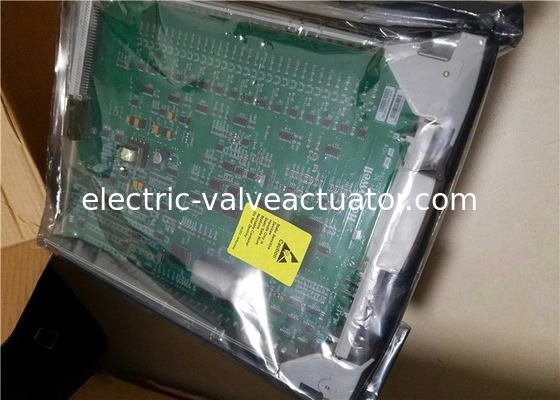

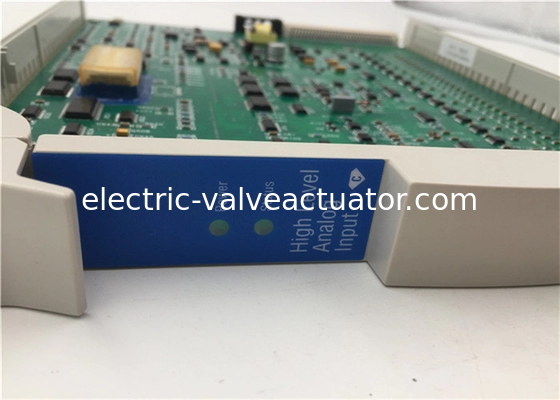

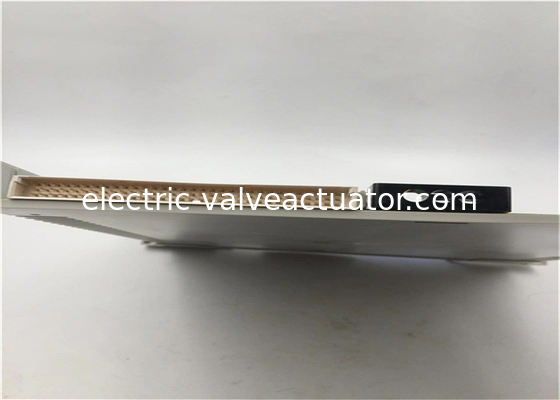

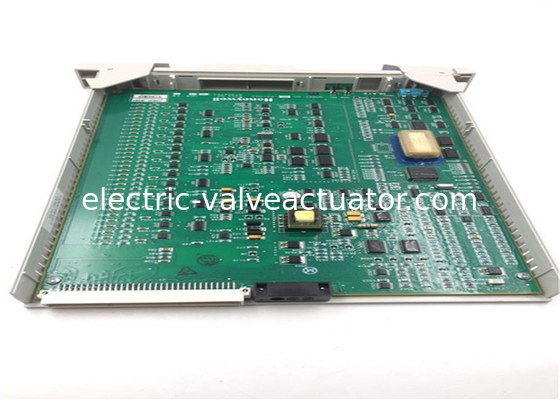

Honeywell MC-PAIH03 หน่วยประมวลผลอินพุตอะนาล็อก 16 ช่องสัญญาณ ซีรีส์ C300

• ผู้ผลิต:ฮันนี่เวลล์
• เลขสินค้า:51304754-150
• ประเภทสินค้า:??-PAIH03 ระดับสูง Analog Input Processor-16 Inputs
• รูปแบบ FTAMU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• ประเภท input:ความดัน, กระแส (2 สายหรือเครื่องส่งไฟฟ้าด้วยตัวเอง)
• ช่องทางเข้า:16 ช่องทางการใส่ความแตกต่าง
• อัตราการปฏิเสธโหมดทั่วไป, dc ถึง 60 Hz (ความไม่สมดุลของแหล่ง 500):70 dB
• ความดันแบบทั่วไป, dc ถึง 60 Hz ((1))-6 ถึง +5 วอลต์
• ความละเอียดของ A/D Converter:16 บิต (ใช้ 14 บิต)
• ระยะการเข้า:0 ถึง 5 V, 1 ถึง 5 V, 0.4 ถึง 2 V, 4-20 mA (ผ่าน 250)
• อัตราการปฏิเสธโหมดปกติ, ที่ 60 Hz:32 dB
• การตอบสนองของกรองแบบปกติ:RC แบบขั้วเดียว -3 dB @ 1 Hz
• ขนาดสูงสุดของสภาพปกติ (ค่าเข้าความแตกต่าง, ไม่มีความเสียหาย)± 30 โวลต์
• การสื่อข้ามสาย, dc ถึง 60 Hz ((ช่องต่อช่อง):60 dB
• อุปสรรคการเข้า (อัตราแรงดันที่เข้า):> 10 M
• ความแรงกดไฟเข้าสูงสุด ((การเข้าใด ๆ ที่อ้างอิงไปยังทั่วไป, ไม่มีความเสียหาย):± 30 โวลต์
• อัตราการสแกน input:4 ตัวอย่างต่อวินาทีต่อช่องทาง ทุกช่องทางที่ตัวอย่างภายในหน้าต่าง 250 ms
• ความแม่นยําของฮาร์ดแวร์ (@ CMV = 0 V):± 0.075% ของขนาดเต็ม (23.5°± 2°C), ± 0.15% ของขนาดเต็ม (0 ถึง 50°C)
• ความสามารถในการทนต่อแรงกระแทก (โหมดทั่วไป):สินค้าที่ได้รับการจัดจําหน่าย90.1-1978
• น้ําหนักการส่ง:3 กิโลกรัม

พวกมันดําเนินการแปลงหน่วยวิศวกรรม รวมถึงการประกอบคุณลักษณะการเข้าอุณหภูมิโพลินอมลําดับที่ 5 หากโปรเซสเซอร์ระดับสูงได้รับข้อมูลจากเครื่องแปลง mV/Iโดยใช้การออกแบบโปรเซสเซอร์สองแบบ และวงจรบูรณาการตามสั่ง, เครื่องประมวลผลการเข้าแบบแอนาล็อกระดับต่ํารองรับการตั้งค่าซอฟต์แวร์ต่อช่องทางสําหรับเทอร์โมคอปเปอร์หรือ RTD แบบที่แตกต่างกัน ด้วยความละเอียดและความแม่นยําที่ดีเยี่ยมการตรวจพบเทอร์โมคอปเปอร์ที่เปิดจะถูกดําเนินการครั้งละ 1 ครั้งในการสแกนเพื่อไม่ให้มีข้อมูลที่ไม่ดีถูกกระจายไปสําหรับการประมวลผลการควบคุม.

โปรเซสเซอร์ล็อวเลเวล มัลติเพล็กเซอร์ (LLMUX) ให้ช่องทางที่ประหยัดในการนําสัญญาณการสกัดข้อมูลจํานวนมากเข้ามา แต่ละโปรเซสเซอร์สามารถจัดการ 32 จุด โดยใช้ FTA 16 จุดทุกจุดถูกสแกนครั้งต่อวินาที ด้วยการช้าสแกนหนึ่งวินาทีสําหรับการประมวลผลการตรวจพบเทอร์โมคอปเปอร์เปิดจะดําเนินการทุก 30 วินาทีสําหรับจุดทั้งหมด

มีตัวเลือกสําหรับการอ้างอิงหน่วยหนาวในท้องถิ่นหรือห่างไกล โปรเซสเซอร์ Remote Hardened Multiplexer (RHMUX) ให้ฟังก์ชันคล้ายกับ LLMUXแต่ FTAs 16 ทางเข้าสองสามารถติดตั้งได้สูงสุด 2 กมห่างจากตู้ xPMFTA แต่ละตัวติดตั้งอยู่ในห้อง NEMA-4 หรือ -4X ของตัวเอง ให้ความคุ้มกันจากฝนตก, ลงน้ํา, และฝุ่นที่ลมพัดและสามารถทํางานได้ใน GX "รุนแรง" สภาพแวดล้อมที่เป็นสารกัด และมีความชื้นในการบด.

พลังงานสําหรับ FTAs ระยะไกลของ RHMUX ได้รับการให้บริการโดยหนึ่งในสองตัวปรับพลังงาน, ซึ่งให้บริการจํากัดพลังงาน, อินเตอร์เฟซข้อมูลลําดับ, และการแยก galvanic.เครื่องปรับพลังงานติดตั้งใน FTA ตู้ในตู้ xPM, และให้บริการอินเตอร์เฟซระหว่าง IOP และ FTAs ห่างไกลสองตัว อัดแปลงพลังงานที่ปลอดภัยในตัว (ISPA) ทําให้ FTAs สามารถวางอยู่ในบริเวณภาค 1 หรือโซน 0

จุดแต่ละจุดถูกสแกนครั้งละ 4 วินาที ข้อมูลจะถูกเปิดให้บริการในตอนท้ายของการสแกนแต่ละครั้ง ไม่มีความช้าในการประมวลผลเพิ่มเติมการตรวจสอบแบบเปิดเทอร์โมคอปเปอร์ (OTD) เป็นตัวเลือกในการตรวจสอบทุกครั้ง. หากเปิดให้ใช้ การทดสอบ OTD จะดําเนินการทันทีหลังจากการแปลง A/D หากการทดสอบแสดงให้เห็นว่ามีเทอร์โมคอลล์เปิด ข้อมูลจากการแปลงที่เพิ่งเสร็จสิ้นจะไม่ถูกกระจายเพื่อป้องกันเส้นทางพื้นที่ที่ไม่ถูกต้องจากการส่งผลกระทบการอ่าน, การตรวจสอบความผิดพลาดทางพื้นดินถูกดําเนินการ ทุก FTA ระยะไกล RHMUX มีอุปกรณ์อํานวยความสะดวกกับอ้างอิงการเชื่อมต่อเย็นท้องถิ่น RHMUX IOP ถูกตั้งค่าในระบบ TPS PM เป็น LLMUX มาตรฐานนี้อนุญาตการใช้ RHMUX ในการปล่อย 300 และระบบที่ใหญ่กว่า.
