Honeywell CC-TCNT01 บอร์ดวงจรควบคุม C300 ความกว้างแบนด์ 4.7 Hz

บอร์ดวงจรควบคุม Honeywell CC-TCNT01 C300 โมดูล 51308307-175 Rev E

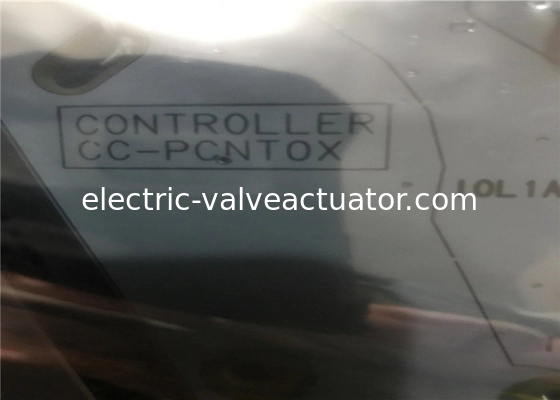

โมดูล Honeywell CC-PCNT01 โมดูล PWA, C300 CONTROL PROCESSOR C300

โมดูลควบคุม C300- เครื่องควบคุมกระบวนการกระจายและประตู I/O สําหรับระบบ Experion โมดูลประกอบด้วยชุดวงจรพิมพ์ ตัวชี้แจงสถานะ และจอแสดงภาพ ภายในกระเป๋าพลาสติกโมดูลติดต่อกับ Input Output Termination Assembly (IOTA) ของมัน.

ระดับปริมาณไฟฟ้า: 0.311A @ 24VDC

CC-PCNT01 CU-PCNT01

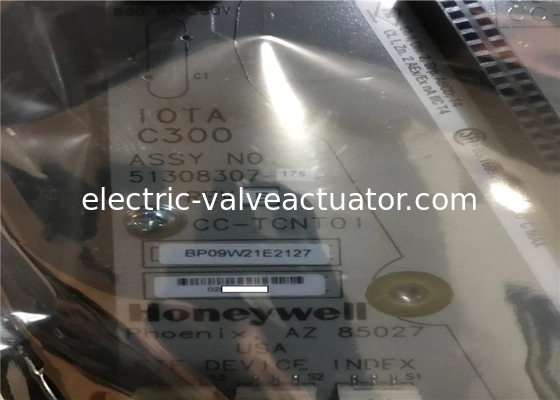

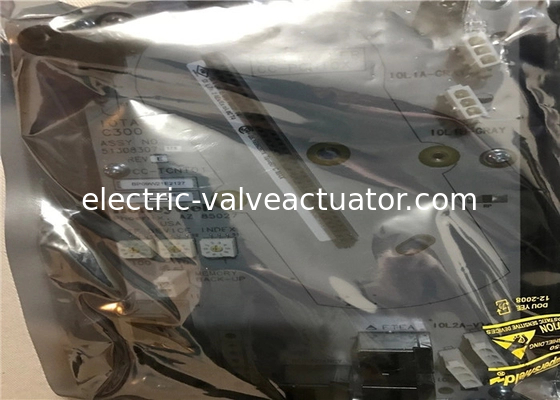

C300 เครื่องควบคุม Input Output Termination Assembly (IOTA)- ให้จุดเชื่อมต่อสําหรับโมดูล C300 เครื่องควบคุมและการสิ้นสุดเคเบิลทั้งหมดกับเครื่องควบคุม (FTE, IO Link, Redundancy, Battery และการสิ้นสุดเคเบิลแหล่งเวลา)ให้บริการ 24Vdc การกระจายพลังงานสู่โมดูลควบคุม.

ระดับปริมาณไฟฟ้า: 0.311A @ 24VDC

หมายเหตุ: C300 Controller IOTA รองรับเพียงตัวควบคุมเดียว

• HONEYWELL
• MEASUREX
• CC-TCNT01
• CCTCNT01
• ควบคุม I / O สิ้นสุดการประชุม
• .311AMP
• 24DC
• AVAILABLE
• REBUILT SURPLUS
• อุปกรณ์ที่เหลือใหม่
• ซ่อม ของ คุณ
• 24-48 ชั่วโมง รีบซ่อม
• 2 - 15 วัน ซ่อม
• การรับประกัน 2 ปี RADWELL

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS อานาล็อกอินไพ่, เงินเหลือใช้
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS อานาล็อกอินไพท์ ไม่เหลือใช้
• CC-PAIH01 HLAI - HART CC-TAIX01 AI ไม่เหลือใช้ มีเคลือบ
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, เงินเหลือใช้, ครอบคลุม
• CC-PAIX01 HLAI CC-GAIX11 GI/IS อานาล็อกอินไพ่, ขาดใช้
• CC-PAIX01 HLAI CC-GAIX21 GI/IS อานาล็อกอินไพท์ ไม่เหลือใช้
• CC-PAIX01 HLAI CC-TAIX01 AI, ไม่อุดหน่ํา, ผิวเคลือบ
• CC-PAIX01 HLAI CC-TAIX11 AI, ขาดใช้งาน, ผิวเคลือบ
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, Mux ระดับต่ํา, ไม่เหลือใช้, ผิวเคลือบ
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; อินเตอร์เฟซ IOP เดี่ยว; COMP TERM, ครอบคลุม
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, โครต
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; LOCAL CJR SINGLE IOP INTERFACE;COMP TERM, โครต
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS การออกแบบแบบแอนาล็อก
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS การออกแบบแบบแอนาล็อก
• CC-PAOH01 AO - HART CC-TAOX01 AO, ไม่เหลือใช้, ผิวเคลือบ
• CC-PAOH01 AO - HART CC-TAOX11 AO, เงินเหลือใช้, ผิวเคลือบ
• CC-PAOX01 AO CC-GAOX11 GI/IS การออกแบบแบบแอนาล็อก
• CC-PAOX01 AO CC-GAOX21 GI/IS การออกแบบแบบแอนาล็อก
• CC-PAOX01 AO CC-TAOX01 AO, ไม่เหลือใช้, ปกแต่ง
• CC-PAOX01 AO CC-TAOX11 AO, เงินเหลือใช้, ผิวเคลือบ
• CC-PDIH01 DI - HV CC-TDI110 120 VAC ไดจิทัลอินทุ๊กความดันสูง ไม่เกิน
• CC-PDIH01 DI - HV CC-TDI120 120 VAC ไดจิทัลอินทุ้นความดันสูง
• CC-PDIH01 DI - HV CC-TDI220 240 VAC ไดจิทัลอินทุ๊กความดันสูง ไม่เกิน
• CC-PDIH01 DI - HV CC-TDI230 240 VAC ไดจิทัลอินทุ้นความดันสูง

มืออาชีพในการให้บริการบัตร Honeywell DCS บริการความสมบูรณ์แบบ การรับประกันที่สมบูรณ์แบบเป็นส่วนหนึ่งของบัตรใหม่ของ Honeywell ของเดิมTDC2000 TDC3000 (สถานีปฏิบัติการสหรัฐ), TPS (สถานีปฏิบัติการ GUS), PKS และ Honeywell DCS ระบบควบคุมกระจาย

• การเชื่อมต่อแบบ CLAMSHELL บนโมดูล
• ลดพื้นที่ในตู้
• การปิดสายไฟสนามจากด้านซ้าย
• 16 ช่องทาง
• การให้อาหารผ่านการเชื่อมต่อ
• สําหรับสัญญาณอนาล็อก
• 32 คะแนน
• 4 การปิดเพิ่มเติมสําหรับการเชื่อมต่อพลังงาน / การกลับมา
• บัญชี IOTA ของ Honeywell C300

• รูปแบบ input/output CC PAIM01 CU PAIM01
• โมเดล PMIO IOTA CC-TAIM01, CU-TAIM01
• ตัวอย่าง PMIO FTA (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• ประเภทการเข้า เทอร์โมคอปล์และ / หรือ RTD
• ช่องทางเข้า 64 ช่องทางแยกกันอย่างสมบูรณ์แบบจากช่องทางต่อช่องทาง, ช่องทางต่อPM, และช่องทางต่อพลังงานทั่วไปใน 16 ช่องทางเพิ่มขึ้น
• อัตราการสแกน input 1 วินาทีที่กําหนดโดย IOM (สูงสุด 64 ช่อง)
• ความกว้างแบนด์แช่ 0 ถึง 4.7 Hz (-3 dB)
• ระยะทางเข้าชื่อ (TC เท่านั้น) -20 ถึง +100 มิลลิโวลต์
• ขนาดสูงสุดในระบบปกติ การเข้าต่อเนื่องที่ไม่เสียหาย (แบบ thermocouple ใดก็ได้ที่ตั้งค่า) -10 ถึง +10 โวลต์ (TC) -1 ถึง +2 โวลต์ @ 100 มิลลิแอมเปอร์ (RTD)
• ความผิดพลาดการเพิ่ม ( -20 ถึง + 100 มิลลิโวลต์) 0.050% สูงสุดขนาดเต็ม
• ความมั่นคงของอุณหภูมิ TC, Millivolt input +/-20 ppm ต่อ deg C max RTD input +/-20 ppm ต่อ deg C max
• การเคลื่อนไหวระยะยาว 500 ppm
• อุปทานการเข้า 1 เมกะโฮมที่ dc (TC เท่านั้น)
• CMV ในส่วนของระบบพลังงานทั่วไป, dc ถึง 60 Hz +/-250 VDC หรือ VAC RMS
• CMRR, 50 หรือ 60 Hz (มีอุปสรรคแหล่งสูงสุด 1000 โอมม) 120 dB นาที
• ความดัน, ช่องต่อช่อง, dc ถึง 60 Hz +/-250 VDC หรือ VAC RMS
• การสื่อข้ามสาย dc ถึง 60 Hz 80 dB (120 dB ที่ 50 และ 60 Hz)
• NMRR ที่ 50/ 60 Hz 60 dB นาที
• การบูรณาการความถี่ของสาย การเลือกแบบคงที่ของ 50 Hz หรือ 60 Hz
• กระแสกระตุ้นเซ็นเซอร์ RTD 1 มิลลิแอมเปอร์
• ระยะการชําระค่าตอบแทนของหนาว -20 ถึง +60 องศาเซลเซียส (+/- 0.5 องศาเซลเซียสตามปกติ)
• ความแม่นยําของ TC Linearization (2) ± 0.05 Ω / deg C
• การตรวจพบเทอร์โมคอปเปอร์เปิด ทุกการแปลงที่ได้รับคุณภาพ ≤ 1000 Ω = การรับประกันว่าไม่มีการเดินทาง ≥ 1500 Ω การเดินทางที่รับประกัน
• RTD ความต้านทาน鉛สูงสุด 15 Ω
• การป้องกันการกระจายไฟฟ้า (ปลายเซ็นเซอร์) EN 61000-4-5 (สําหรับสถานที่อุตสาหกรรม, 1kV เส้นต่อเส้น, 2kV เส้นต่อเส้น)
• การป้องกันความแรงกระตุ้น (เชื่อมต่อสายไฟฟ้าด้วยตัวปรับสายเคเบิล) EN 61000-4-5 (สําหรับสถานที่อุตสาหกรรม, 1kV สายต่อสาย, 2kV สายต่อสาย)
• ระยะทางสายไฟฟ้าสูงสุด IOTA ถึง FTA โดยใช้แอดป์เตอร์สายไฟฟ้า 1000 ฟุต สายไฟฟ้าขนาด 16 ฟุต สองคู่สับเปลี่ยนต่อ FTA
