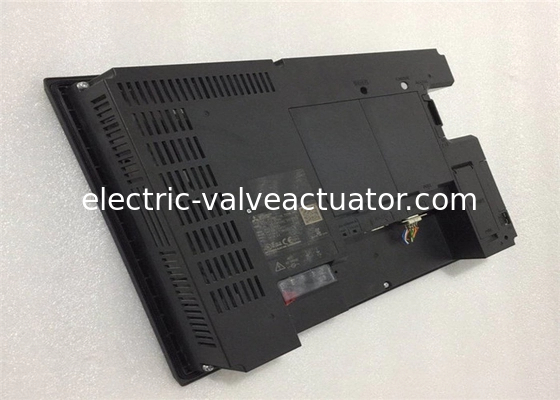

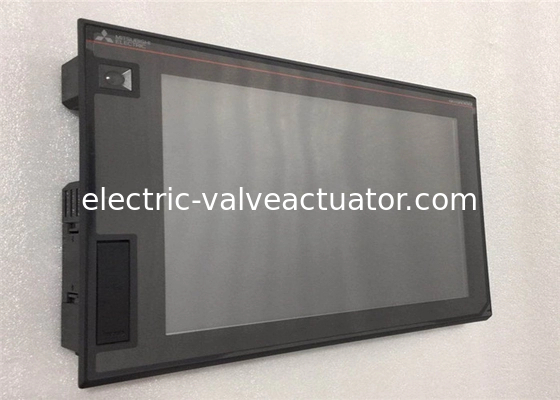

มิตซูบิชิ GT2715-XTBA HMI Touch Screen 100 ถึง 240 V AC 50/60Hz ± 5%

หน้าจอสัมผัส Mitsubishi GT2715-XTBA HMI 100 ถึง 240 V AC 50/60Hz ±5%

คำอธิบายผลิตภัณฑ์โดยละเอียด

• GT27 15 นิ้ว XVGA COLOR TOUCHSCREEN AC (GT2715XTBA)
• ผู้ผลิต: Mitsubishi
• ซีรีส์: GOT2000

รายละเอียดโดยย่อ

• ผู้ผลิต : Mitsubishi Electric

• GT2715-XTBA

• รุ่น : GT2715-XTBA

• ขนาดหน้าจอ : 15" XGA

• สีหน้าจอ : สี TFT - 65536 สี

• สีแผง : ดำ

• พลังงาน : 100 ถึง 240 V AC

• หมายเหตุ : เข้ากันได้กับมัลติมีเดียและวิดีโอ/RGB เข้ากันได้กับมัลติทัช

• รุ่น: ขนาดหน้าจอ ส่วนแสดงผล สีหน้าจอ สีแผง พลังงาน หมายเหตุ

• GT2715 GT2715-XTBA 15" XGA สี TFT 65536 สี ดำ 100 ถึง 240 V AC เข้ากันได้กับมัลติมีเดียและวิดีโอ/RGB เข้ากันได้กับมัลติทัช

• หมายเลขรุ่น : GT2715-XTBA

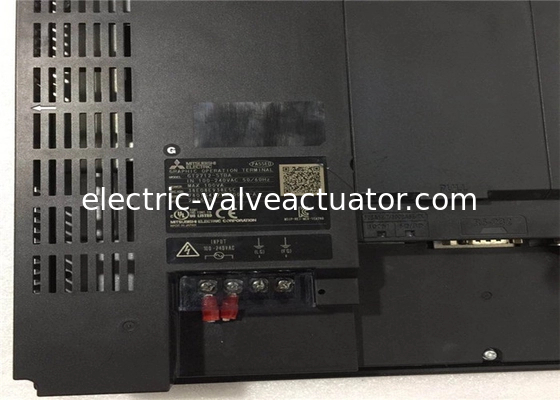

• แรงดันไฟฟ้าของแหล่งจ่ายไฟเข้า : 100 ถึง 240VAC (+10%, -15%)

• ความถี่ของแหล่งจ่ายไฟเข้า : 50/60Hz ±5%

• การใช้พลังงาน - โหลดสูงสุด : 51W หรือน้อยกว่า

• การใช้พลังงาน - แบบสแตนด์อโลน : 25W

• การใช้พลังงาน - แบบสแตนด์อโลนพร้อมปิดไฟแบ็คไลท์ : 10W

• กระแสไฟกระชาก : 40A หรือน้อยกว่า (3ms, อุณหภูมิแวดล้อม 25°C, โหลดสูงสุด)

• เวลาล้มเหลวทันทีที่อนุญาต : ภายใน 20ms (100VAC หรือมากกว่า)

• ความต้านทานต่อสัญญาณรบกวน : แรงดันไฟฟ้ารบกวน 1500Vp-p, ความกว้างของสัญญาณรบกวน 1µs โดยเครื่องจำลองสัญญาณรบกวนที่มีความถี่สัญญาณรบกวน 25 ถึง 60Hz

• แรงดันไฟฟ้าทนได้ : 1500VAC เป็นเวลา 1 นาทีระหว่างขั้วต่อแหล่งจ่ายไฟและกราวด์

• ความต้านทานฉนวน : 10MO หรือสูงกว่าด้วยเครื่องทดสอบความต้านทานฉนวน (500VDC ระหว่างขั้วต่อแหล่งจ่ายไฟและกราวด์)

• ขนาดสายไฟที่ใช้งานได้ : 0.75 ถึง 2 [mm²]

• ขั้วต่อแคลมป์ ขั้วต่อแคลมป์สำหรับสกรู M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• แรงบิดในการขัน (สกรูขั้วต่อของบล็อกขั้วต่อ) 0.5 ถึง 0.8 [N·m]

• หมายเลขรุ่น : GT2715-XTBAGT2715-XTBD

• ประเภท : LCD สี TFT

• ขนาดหน้าจอ : 15"

• ความละเอียด (จุด) : 1024 x 768 XGA

• ขนาดการแสดงผล (กว้าง x สูง) มม. : 304.1 x 228.1

• จำนวนตัวอักษร : ฟอนต์มาตรฐาน 16 จุด: 64 ตัวอักษร x 48 บรรทัด (2 ไบต์) ฟอนต์มาตรฐาน 12 จุด: 85 ตัวอักษร x 64 บรรทัด (2 ไบต์)

• สีหน้าจอ : 65536 สี

• การปรับความเข้ม : การปรับ 32 ระดับ

• ประเภทแบ็คไลท์ : LED (ไม่สามารถเปลี่ยนได้)

• อายุการใช้งานแบ็คไลท์ : ประมาณ 60000 ชั่วโมงขึ้นไป (เวลาที่ความเข้มของการแสดงผลถึง 50% ที่อุณหภูมิแวดล้อม 25°C) (*4)

• แผงสัมผัส : ประเภท : ฟิล์มต้านทานแบบอะนาล็อก

• แผงสัมผัส : ขนาดปุ่ม (จุด) : ขั้นต่ำ 2 x 2 จุด (ต่อปุ่ม) (*7)

• แผงสัมผัส : การกดพร้อมกัน : สูงสุด 2 จุด

• แผงสัมผัส : อายุการใช้งาน : 1 ล้านครั้งขึ้นไป (แรงใช้งาน 0.98N หรือน้อยกว่า)

• สีแผง : ดำ

• ระยะตรวจจับเซ็นเซอร์ตรวจจับมนุษย์ (ม.) : 1 ม.

• อุณหภูมิตรวจจับเซ็นเซอร์ตรวจจับมนุษย์ : ความแตกต่างของอุณหภูมิระหว่างร่างกายมนุษย์และอากาศแวดล้อม: 4°C หรือสูงกว่า

• หน่วยความจำ ความจุหน่วยความจำผู้ใช้ : หน่วยความจำสำหรับการจัดเก็บ (ROM): 57MB, หน่วยความจำสำหรับการทำงาน (RAM): 128MB

• อายุการใช้งานหน่วยความจำ (จำนวนการเขียน) : 100000 ครั้ง

• ความแม่นยำของนาฬิกาภายใน : ±90 วินาที/เดือน (อุณหภูมิแวดล้อม 25°C)

• ประเภทแบตเตอรี่ : แบตเตอรี่ลิเธียม GT11-50BAT

• อายุการใช้งานแบตเตอรี่ : ประมาณ 5 ปี (อุณหภูมิแวดล้อม 25°C)

• อินเทอร์เฟซในตัว RS-232 : 1ch ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600/4800bps รูปร่างตัวเชื่อมต่อ: D-sub 9 พิน (ตัวผู้)

• อินเทอร์เฟซในตัว RS-422/485 : 1ch ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600/4800bps รูปร่างตัวเชื่อมต่อ: D-sub 9 พิน (ตัวเมีย)

• อินเทอร์เฟซในตัว Ethernet : 1ch วิธีการถ่ายโอนข้อมูล: 10BASE-T/100BASE-TX รูปร่างตัวเชื่อมต่อ: RJ-45 (แจ็คแบบแยกส่วน)

• อินเทอร์เฟซในตัว USB (โฮสต์) : 2ch (ด้านหน้า/ด้านหลัง)

• อินเทอร์เฟซในตัว : ความเร็วในการถ่ายโอนสูงสุด: High-Speed 480Mbps รูปร่างตัวเชื่อมต่อ: USB-A

• อินเทอร์เฟซในตัว USB (อุปกรณ์) : 1ch (ด้านหน้า)

• อินเทอร์เฟซในตัว : ความเร็วในการถ่ายโอนสูงสุด: High-Speed 480Mbps รูปร่างตัวเชื่อมต่อ: USB Mini-B

• อินเทอร์เฟซในตัว SD Card : 1ch รองรับ SDHC (สูงสุด 32GB)

• อินเทอร์เฟซในตัว อินเทอร์เฟซส่วนขยาย (*6) : สำหรับการติดตั้งหน่วยสื่อสาร/หน่วยเสริม

• อินเทอร์เฟซในตัว I/F ส่วนขยายเสริม : สำหรับการติดตั้งหน่วยเสริม

• อินเทอร์เฟซในตัว อินเทอร์เฟซด้านข้าง : สำหรับการติดตั้งหน่วยสื่อสาร

• เอาต์พุตกริ่ง : โทนเดียว (โทน, ปรับความยาวโทนได้)

• ไฟ LED พลังงาน : สีการปล่อยแสง: 2 สี (น้ำเงิน, ส้ม)

• โครงสร้างป้องกัน : ด้านหน้า: IP67F (*5,*8) ในแผงควบคุม: IP2X

• ขนาดภายนอก (กว้าง x สูง x ลึก) มม. : 397 x 300 x 60

• ช่องเจาะแผง (กว้าง x สูง) มม. : 383.5 x 282.5

• น้ำหนัก (กก.) ไม่รวมขายึด : 4.5

• แพ็คเกจซอฟต์แวร์ที่ใช้งานได้ : GT Works3 Version1.112S หรือใหม่กว่า

• น้ำหนักในการขนส่ง : 5 กก.

คุณสมบัติ

• มัลติทัช, ความสามารถในการบีบนิ้วเพื่อซูม
• Ethernet ในตัว, RS232 & RS422/485
• ช่องเสียบการ์ดหน่วยความจำ SD
• การตรวจสอบสิทธิ์และการบันทึกของผู้ปฏิบัติงาน
• ตัวเลือกไดรเวอร์ที่หลากหลายสำหรับ Mitsubishi และตัวควบคุมของผู้ผลิตรายอื่น
• ทุกรุ่นมีหน้าจอสี 65K
• มีแผ่นป้องกันทนน้ำมัน
