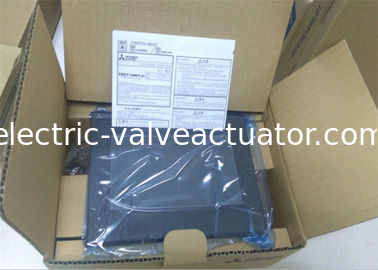

GT2710-STBD Mitsubishi Electric GOT2000 หน้าจอสัมผัส Graphic Operation Terminal SVGA TFT 10.4" HMI

GT2710-STBD Mitsubishi Electric GOT2000 Graphic Operation Terminal Touch Screen SVGA TFT 10.4" HMI

คำอธิบายผลิตภัณฑ์โดยละเอียด

• ผู้ผลิต : Mitsubishi Electric

• GT2710-STBD

• GT 2710 - STBD

• หมวดหมู่ : ตัวเครื่อง GOT

• ซีรีส์ : GOT 2000

• การจำแนกประเภท : ขนาดใหญ่: 8 ถึง 15 ประเภท

• ชื่อรุ่นผลิตภัณฑ์ : GT 2710 - STBD

• ชื่อรุ่น : GT 27

• มาตรฐานที่สอดคล้อง : UL / cUL, CE (EMC), CE (RoHS), KC, ABS, BV, DNV GL, LR, NK, RINA

• ประเภทหน่วยแสดงผล : คริสตัลเหลวสี TFT

• ขนาดหน้าจอ : 10.4 ประเภท

• ความละเอียด : SVGA: 800 X 600 [จุด]

• ขนาดการแสดงผล : 211.2 (W) x 158.4 (H) [มม.]

• จำนวนอักขระที่แสดง : ฟอนต์มาตรฐาน 16 จุด: 50 อักขระ x 37 บรรทัด (เต็มความกว้าง) 12 จุด ในฟอนต์มาตรฐาน: 66 อักขระ x 50 บรรทัด (เต็มความกว้าง)

• สีที่แสดง : 65536 สี

• การปรับความสว่าง : ปรับได้ 32 ขั้นตอน

• จำนวนภาพสูงสุดที่สามารถลงทะเบียนได้ : 4096 หน้าจอ

• ประเภทไฟแบ็คไลท์ : LED (ไม่สามารถเปลี่ยนได้)

• อายุการใช้งาน : ประมาณ 60,000 ชั่วโมง (เวลาที่ความสว่างของจอแสดงผลกลายเป็น 50% ที่อุณหภูมิแวดล้อม 25 ° C)

• สี : ขาว

• วิธีการแผงสัมผัส : ประเภทตัวต้านทานแบบอะนาล็อก

• ขนาดปุ่ม : ขั้นต่ำ 2 X 2 [จุด] (ต่อหนึ่งปุ่ม)

• จำนวนจุดกดพร้อมกัน : สูงสุด 2 จุด

• อายุการใช้งาน : 1 ล้านครั้งขึ้นไป (แรงปฏิบัติการ 0.98 N หรือน้อยกว่า)

• ระยะตรวจจับเซ็นเซอร์ของมนุษย์ : -

• อุณหภูมิที่ตรวจพบ : -

• หน่วยความจำผู้ใช้ ความจุหน่วยความจำ : หน่วยความจำเก็บข้อมูล (ROM): 57 MB หน่วยความจำปฏิบัติการ (RAM): 128 MB

• อายุการใช้งาน (จำนวนการเขียน) : 100,000 ครั้ง

• ความแม่นยำของนาฬิกาภายใน : ± 90 วินาที / เดือน (อุณหภูมิแวดล้อม 25 ° C)

• ประเภทแบตเตอรี่ : แบตเตอรี่ลิเธียม GT 11 - 50 BAT

• เป้าหมายการสำรองข้อมูล : ข้อมูล SRAM, ข้อมูลนาฬิกา, ข้อมูลบันทึกสถานะระบบ

• อายุการใช้งาน : ประมาณ 5 ปี (อุณหภูมิแวดล้อม 25 °C)

• บัสอินเทอร์เฟซภายใน : -

• RS-422/485 (ใช้ร่วมกัน) : 1 ch ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600/4800 bps รูปร่างตัวเชื่อมต่อ: D sub 9 พิน (ตัวเมีย)

• RS-422/232 (ใช้ร่วมกัน) : -

• RS-422 : -

• RS-232 : 1 ch ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600/4800 bps รูปร่างตัวเชื่อมต่อ: D sub 9 พิน (ตัวผู้)

• อีเธอร์เน็ต : 1 ch วิธีการถ่ายโอนข้อมูล: 100 BASE - TX / 10 BASE - T รูปร่างตัวเชื่อมต่อ: RJ - 45 (แจ็คแบบโมดูลาร์)

• RGB : -

• เครื่องพิมพ์ : -

• USB (อุปกรณ์) : อัตราการถ่ายโอนสูงสุด: High-Speed ??480 Mbps 1 ch (ด้านหน้า) รูปร่างตัวเชื่อมต่อ: USB Mini-B

• USB (โฮสต์) : ความเร็วในการถ่ายโอนสูงสุด: High-Speed ??480 Mbps 2 ch (ด้านหน้า / ด้านหลัง) รูปร่างตัวเชื่อมต่อ: USB-A

• การ์ดหน่วยความจำ SD : 1ch SDHC ที่เข้ากันได้ (สูงสุด 32GB)

• การ์ด CF : -

• ช่องเสียบการ์ด PC : -

• บอร์ดฟังก์ชันเสริม : -

• บอร์ดหน่วยความจำ : -

• อินเทอร์เฟซเพิ่มเติม : สำหรับการติดตั้งหน่วยสื่อสาร / หน่วยเสริม

• อินเทอร์เฟซเสริมเพิ่มเติม : 1ch สำหรับติดตั้งหน่วยเสริม

• อินเทอร์เฟซด้านข้าง : สำหรับการติดตั้งหน่วยสื่อสาร

• อินเทอร์เฟซหน่วยสื่อสาร LAN ไร้สาย : -

• อินเทอร์เฟซเอาต์พุตเสียง : -

• สวิตช์ สวิตช์ 1 : -

• สวิตช์ 2 : -

• เอาต์พุตกริ่ง : โทนเดียว (ปรับความยาวระดับเสียงและโทนเสียงได้)

• ไฟ LED POWER : สีเรืองแสง: 2 สี (น้ำเงิน, ส้ม)

• โครงสร้างป้องกัน : ส่วนหน้า: IP 67 F แผงด้านใน: IP 2 X

• ขนาดภายนอก : 303 (W) x 218 (H) x 52 (D) [มม.]

• ขนาดตัดแผง : 289 (W) x 200 (H) [มม.]

• มวล (ไม่รวมฮาร์ดแวร์สำหรับติดตั้ง) : 2.1 [กก.]

• อุณหภูมิแวดล้อมในการทำงาน : 0 ถึง 55 ° C

• อุณหภูมิแวดล้อมในการจัดเก็บ : -20 ° C ถึง 60 ° C

• ความชื้นแวดล้อมในการทำงาน : 10 ถึง 90% RH, ไม่มีการควบแน่น

• ความชื้นแวดล้อมในการจัดเก็บ : 10 ถึง 90% RH, ไม่มีการควบแน่น

• การปฏิบัติตามมาตรฐานการป้องกันการสั่นสะเทือน : เป็นไปตามมาตรฐาน JIS B 3502, IEC 61131-2

• เมื่อมีการสั่นสะเทือนเป็นระยะ : แอมพลิจูดบางส่วน 3.5 มม., จำนวนการกวาด X, Y, Z 10 ครั้งในแต่ละทิศทางความเร่ง 9.8 ม. / วินาที 2, จำนวนการกวาด X, Y,

• เมื่อมีการสั่นสะเทือนอย่างต่อเนื่อง : แอมพลิจูดเดียว 1.75 มม. ความเร่ง 4.9 ม. / วินาที 2

• ความต้านทานแรงกระแทก : เป็นไปตามมาตรฐาน JIS B 3502, IEC 61131-2 (147 ม. / วินาที 2 (15 G) 3 ครั้งในทิศทาง X, Y, Z แต่ละทิศทาง)

• บรรยากาศการใช้งาน : ไม่มีควันน้ำมัน, ก๊าซกัดกร่อน, ก๊าซไวไฟ, ฝุ่นนำไฟฟ้าไม่รุนแรง, ไม่โดนแสงแดดโดยตรง (รวมถึงระหว่างการจัดเก็บ)

• ระดับความสูงในการใช้งาน : 2000 ม. หรือน้อยกว่า

• ตำแหน่งการติดตั้ง : ในแผงควบคุม

• ประเภทแรงดันไฟฟ้าเกิน : II หรือน้อยกว่า

• ระดับมลพิษ : 2 หรือน้อยกว่า

• วิธีการระบายความร้อน : ระบายความร้อนด้วยตัวเอง

• แรงดันไฟฟ้าขาเข้า : DC 24 V (+ 25%, - 20%)

• ความถี่ขาเข้า : -

• กำลังไฟฟ้าปรากฏสูงสุดขาเข้า : -

• การใช้พลังงาน ที่โหลดสูงสุด : 42 W หรือน้อยกว่า

• ตัวเครื่องหลัก : 15 W

• ตัวเครื่องหลัก (เมื่อปิดไฟแบ็คไลท์) : 8 W

• กระแสไฟกระชาก : 5 A หรือน้อยกว่า (20 ms, อุณหภูมิแวดล้อม 25 ° C., โหลดสูงสุด)

• เวลาไฟฟ้าขัดข้องชั่วขณะที่อนุญาต : ภายใน 10 ms

• ความทนทานต่อสัญญาณรบกวน : แรงดันไฟสัญญาณรบกวน 500 Vp-p, ความกว้างของสัญญาณรบกวน 1 μs, ความถี่สัญญาณรบกวน 25 ถึง 60 Hz โดย si สัญญาณรบกวน

• ตัวนำ

• แรงดันไฟฟ้าทนได้ : ขั้วต่อแหล่งจ่ายไฟทั้งหมดรวมกัน ? กราวด์ดิน AC 350V 1 นาที

• ความต้านทานฉนวน : ขั้วต่อแหล่งจ่ายไฟทั้งหมดรวมกัน ? กราวด์ DC 500 V ที่มิเตอร์วัดความต้านทานฉนวน 10 MΩ หรือมากกว่า

• ขนาดสายไฟที่ใช้ได้ : 0.75 ถึง 2 [mm 2]

• ขั้วต่อจีบที่ใช้ได้ : ขั้วต่อจีบสำหรับสกรู M3 RAV1.25-3, V2 - S3.3, V2 - N3A, FV2 - N3A

• แรงบิดในการขันที่ใช้ได้ (สกรูขั้วต่อบล็อกขั้วต่อ) : 0.5 ถึง 0.8 [N . m]

• กราวด์ : การต่อสายดินคลาส D (การต่อสายดินประเภท 3) การเชื่อมต่อกับบอร์ดเมื่อไม่สามารถต่อสายดินได้

• ประเภทการติดตั้ง : มาตรฐาน

• น้ำหนักในการขนส่ง : 3 กก.

รายละเอียดสินค้า

• GT27 10.4 นิ้ว SVGA COLOR TOUCHSCREEN DC (GT2710STBD)
• ผู้ผลิต: มิตซูบิชิ
• ซีรีส์: GOT2000
