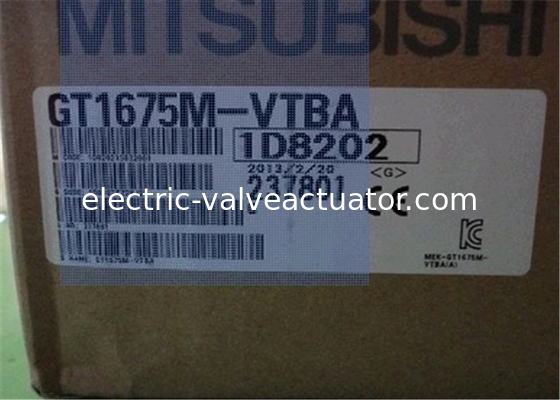

Mitsubishi GT1675M-VTBA ชุดอินเทอร์เฟซเครื่องจักรกลของมนุษย์ GOT1000 ขนาด 10.4 นิ้ว

Mitsubishi GT1675M-VTBA Human Machine Interfaces Series GOT1000 10.4 นิ้ว

• ผู้ผลิต: Mitsubishi Electric

• GT1675M-VTBA

• หมวดหมู่ : ตัวเครื่อง GOT

• ซีรีส์ : GOT1000

• การจำแนกประเภท : ขนาดใหญ่: 8 ถึง 15 นิ้ว

• หมายเลขผลิตภัณฑ์ : GT1675M-VTBA

• ชื่อรุ่น : GT16

• มาตรฐานที่เกี่ยวข้อง : UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• ประเภทการแสดงผล : TFT color LCD (ความสว่างสูง, มุมมองกว้าง)

• ขนาดหน้าจอ : 10.4 นิ้ว

• ความละเอียด : VGA: 640 × 480 [จุด]

• ขนาดการแสดงผล : 211 (กว้าง) × 158 (สูง) [มม.]

• จำนวนตัวอักษรที่แสดง : ฟอนต์มาตรฐาน 16 จุด ณ เวลา: 40 ตัวอักษร × 30 บรรทัด (ขนาดเต็ม)
  ฟอนต์มาตรฐาน 12 จุด ณ เวลา: 53 ตัวอักษร × 40 บรรทัด (ขนาดเต็ม)

• สีที่แสดง : 65536 สี

• มุมมอง : ขึ้น ลง ซ้าย และขวา แต่ละ 88 องศา

• การปรับคอนทราสต์ : -

• ความสว่างอย่างง่ายของ LCD : 450 [Cd / M 2 ]

• การปรับความสว่าง : ปรับได้ 8 ระดับ

• อายุการใช้งาน : ประมาณ 43,000 ชั่วโมง (อุณหภูมิแวดล้อม 25 °C)

• สามารถลงทะเบียนจำนวนหน้าจอสูงสุดได้ : 4096 หน้าจอ

• ฟังก์ชันแบ็คไลท์ : หลอดแคโทดเย็น (เปลี่ยนได้) ฟังก์ชันตรวจจับการเผาไหม้แบ็คไลท์, การตั้งค่าเวลาปิดแบ็คไลท์ / การบันทึกหน้าจอได้รับอนุญาต

• อายุการใช้งาน : ประมาณ 50,000 ชั่วโมงขึ้นไป (เวลาในการใช้อุณหภูมิแวดล้อมคือ 50% ของความสว่างในการแสดงผลที่ 25 °C)

• สี : ขาว

• วิธีการแผงสัมผัส : ชนิดฟิล์มต้านทานแบบอะนาล็อก



• จำนวนปุ่มสัมผัส : -

• ขนาดปุ่ม : ขั้นต่ำ 2 × 2 [จุด] (ต่อปุ่ม)

• จุดกดพร้อมกัน : ไม่กดพร้อมกัน (สามารถสัมผัสได้เพียงจุดเดียว)

• อายุการใช้งาน : หนึ่งล้านครั้งขึ้นไป (การทำงาน 0.98 [N] หรือน้อยกว่า)

• เซ็นเซอร์ตรวจจับมนุษย์ ระยะตรวจจับ : ไม่มี

• ช่วงการตรวจจับ : ไม่มี

• เวลาหน่วงการตรวจจับ : ไม่มี

• หน่วยความจำ ความจุหน่วยความจำแฟลช : หน่วยความจำแฟลชในตัว 15M ไบต์



• อายุการใช้งาน (เขียนจำนวนครั้ง) : 100,000 ครั้ง

• การใช้งาน : ข้อมูลโครงการสำหรับการจัดเก็บ สำหรับการจัดเก็บ OS

• ความจุ SRAM : -

• การใช้งาน : -

• ความจุ EEPROM : -

• การใช้งาน : -

• ประเภทแบตเตอรี่ : แบตเตอรี่ลิเธียมชนิด GT15-BAT

• สำรองข้อมูล : ข้อมูลนาฬิกา การแจ้งเตือนเวลาการบำรุงรักษาสำหรับข้อมูล ข้อมูลบันทึกระบบ

• อายุการใช้งาน : ประมาณ 5 ปี (อุณหภูมิแวดล้อม: 25 °C)

• บัสอินเทอร์เฟซในตัว : -



• RS-422/485 (รวมกัน) : RS-422/485 1ch, ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600 / 4800bps, รูปร่างขั้วต่อ: 14-pin (ตัวเมีย), การใช้งาน: อุปกรณ์เชื่อมต่อสำหรับการสื่อสาร

• RS-422/232 (รวมกัน) : -

• RS-422 : -

• RS-232 : RS-232 1ch, ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600 / 4800bps, รูปร่างขั้วต่อ: D-sub 9-pin (ตัวผู้), การใช้งาน: อุปกรณ์เชื่อมต่อสำหรับการสื่อสาร, สำหรับการเชื่อมต่อ PC (การอัปโหลด / ดาวน์โหลดข้อมูลโครงการ, การติดตั้ง OS , ฟังก์ชันโปร่งใส FA)

• อีเธอร์เน็ต : วิธีการถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T 1ch, รูปร่างขั้วต่อ: RJ-45 (แจ็คแบบแยกส่วน), การใช้งาน: อุปกรณ์เชื่อมต่อสำหรับการสื่อสาร, สำหรับฟังก์ชันเกตเวย์, สำหรับการเชื่อมต่อ PC (การอัปโหลด / ดาวน์โหลดข้อมูลโครงการ, การติดตั้ง OS, ฟังก์ชันอินเทอร์เฟซ MES)

• RGB : -

• เครื่องพิมพ์ : -

• USB (อุปกรณ์) : อุปกรณ์ USB (Full Speed ??12Mbps) 1ch, รูปร่างขั้วต่อ: TYPE Mini-B การใช้งาน: สำหรับการเชื่อมต่อ PC (การอัปโหลด / ดาวน์โหลดข้อมูลโครงการ, การติดตั้ง OS, ฟังก์ชันโปร่งใส FA)

• USB (โฮสต์) : โฮสต์ USB (Full Speed ??12Mbps) 1ch, รูปร่างขั้วต่อ: TYPE-A, การใช้งาน: การถ่ายโอนข้อมูล, สำหรับการจัดเก็บ

• การ์ด CF : ช่องเสียบ Compact Flash 1ch, รูปร่างขั้วต่อ: TYPEI, การใช้งาน: การถ่ายโอนข้อมูล, การจัดเก็บข้อมูล, OT สำหรับการเริ่มต้น

• ช่องเสียบการ์ด PC : -

• บอร์ดฟังก์ชันเสริม : ฟังก์ชันอินเทอร์เฟซ MES สำหรับ 1ch

• บอร์ดหน่วยความจำ : -

• หน่วยขยาย : หน่วยสื่อสาร / หน่วยตัวเลือกติดตั้ง 2ch

• สวิตช์ สวิตช์ 1 : -

• สวิตช์ 2 : -

• เอาต์พุตกริ่ง : โทนเสียงเดียว (ปรับความยาวเสียงได้)

• โครงสร้างป้องกัน : ส่วนหน้า: IP67F (JEM1030), บอร์ดภายใน: IP2X (JEM1030)

• ขนาดภายนอก : 303 (กว้าง) × 214 (สูง) × 49 (ลึก) [มม.]

• ขนาดเจาะแผง : 289 (กว้าง) × 200 ((สูง) [มม.]

• มวล (ไม่รวมขายึด) : 2.1 [กก.]

• อุณหภูมิแวดล้อม จอแสดงผล : 0 ~ 50 °C

• นอกเหนือจากหน่วยแสดงผล : 0 ~ 55 °C

• อุณหภูมิในการจัดเก็บ : -20 °C ~ 60 °C

• อุณหภูมิแวดล้อม : 10 ~ 90% RH, ไม่มีการควบแน่น

• ความชื้นแวดล้อมในการจัดเก็บ : 10 ~ 90% RH, ไม่มีการควบแน่น

• ความต้านทานการสั่นสะเทือน การปฏิบัติตาม : สอดคล้องกับ JIS B 3502, IEC 61131-2

• หากมีการสั่นสะเทือนเป็นระยะ : แอมพลิจูดครึ่งหนึ่ง 3.5 มม. จำนวนการกวาด X, Y, Z แต่ละทิศทาง 10 ครั้ง
  ความเร่ง 9.8M / S 2 จำนวนการกวาด X, Y, Z แต่ละทิศทาง 10 ครั้ง

• หากมีการสั่นสะเทือนอย่างต่อเนื่อง : แอมพลิจูดครึ่งหนึ่ง 1.75 มม.
  ความเร่ง 4.9M / S 2

• ผลกระทบ : สอดคล้องกับ B 3502 JIS, IEC 61131-2 (147M / S 2 , XYZ 3 ทิศทางสามครั้ง)

• ใช้บรรยากาศ : ควันมัน, ก๊าซกัดกร่อน, ไม่มีก๊าซไวไฟ, ไม่มีฝุ่นละอองอย่างน่ากลัวของการต่อเนื่อง, แสงแดดโดยตรงไม่โดน (รวมถึงระหว่างการจัดเก็บ)

• ระดับความสูงในการทำงาน : 2000m หรือน้อยกว่า

• ตำแหน่งการติดตั้ง : แผงควบคุม

• ประเภทแรงดันไฟฟ้าเกิน : II ด้านล่าง

• ระดับการปนเปื้อน : 2 หรือน้อยกว่า

• ระบบระบายความร้อน : ระบายความร้อนด้วยตัวเอง

• แรงดันไฟฟ้าของแหล่งจ่ายไฟเข้า : AC100 ~ 240V (+10%, - 15%)

• ความถี่อินพุต : 50 / 60Hz ± 5%

• กำลังไฟสูงสุดที่ปรากฏ : 100VA (ที่โหลดสูงสุด)

• การใช้พลังงาน เวลาปกติ : 39W หรือน้อยกว่า

• เมื่อปิดไฟแบ็คไลท์ : 30W หรือน้อยกว่า

• กระแสไฟกระชาก : 28A หรือน้อยกว่า (4ms) (ที่โหลดเต็ม)

• เวลาไฟฟ้าขัดข้องชั่วขณะที่อนุญาต : ภายใน 20ms (หรือมากกว่า AC100V)

• ภูมิคุ้มกันต่อสัญญาณรบกวน : แรงดันไฟฟ้ารบกวน 1500Vp-p, ความกว้างของสัญญาณรบกวน 1μs, เนื่องจากเครื่องจำลองสัญญาณรบกวนของความถี่สัญญาณรบกวน 25 ~ 60Hz

• ทนต่อแรงดันไฟฟ้า : ขั้วต่อแหล่งจ่ายไฟจำนวนมาก ? พื้นดินระหว่าง AC1500V 1 นาที

• ความต้านทานฉนวน : 10MΩ หรือมากกว่าที่ขั้วต่อแหล่งจ่ายไฟจำนวนมาก พื้นดินระหว่างเครื่องทดสอบความต้านทานฉนวน DC500V

• ขนาดสายไฟที่ใช้ได้ : ? 2 0.75 [มม. 2 ]

• ขั้วต่อจีบ : ขั้วต่อจีบ M3 RAV1.25-3 ของสกรู, V2-S3.3, V2-N3A, FV2-N3A

• แรงบิดพร้อมการขันให้พอดี (สกรูขั้วต่อบล็อกขั้วต่อ) : 0.5 ~ 0.8 [N · m]

• พื้นดิน : การต่อสายดินคลาส D (100Ω หรือน้อยกว่า) ว่าการเชื่อมต่อกับบอร์ดเมื่อไม่สามารถต่อสายดินได้

• ประเภทการติดตั้ง : มาตรฐาน

• น้ำหนักในการซื้อของ : 3.2 กก.
