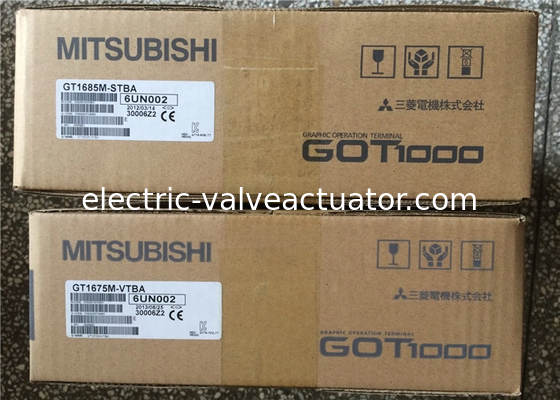

มิตซูบิชิ HMI Touch Screen GT1685M-STBA 12.1" TFT Display 800x600 พิกเซล 65536 สี 15MB ความจํา 100-240V AC

มิตซูบิชิ HMI Touch Screen GT1685M-STBA 12.1" TFT Display 800x600 พิกเซล 65536 สี 15MB ความจํา 100-240V AC

รายละเอียดรวดเร็ว

• ผู้ผลิต: Mitsubishi Electric

• เลขสินค้า: GT1685M-STBA

• ประเภทสินค้า: GOT1000 ซีรีส์ GT16

• การจัดหมวดหมู่: ขนาดใหญ่ 8 ถึง 15 นิ้ว

• สินค้าหมายเลข : GT1685M-STBA

• ชื่อรุ่น: GT16

• มาตรฐานที่ใช้ได้: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• ประเภทจอ: LCD TFT สี (ความสว่างสูง มุมมองกว้าง)

• ขนาดจอ: 12.1 นิ้ว

• ความละเอียด: SVGA:800 × 600 [จุด]

• ขนาดจอ: 246 (W) × 184.5 (H) [mm]

• จํานวนตัวอักษรที่แสดง: 16 สายพิมพ์สแตนดาร์ทในเวลานั้น: 50 ตัวอักษร × 37 เส้น (ขนาดเต็ม)

• แฟนสัญลักษณ์แบบ 12 จุดในเวลานั้น: 66 ตัวอักษร × 50 แถว (em)

• สีแสดง: 65536 สี

• มุมมอง: ซ้ายและขวาแต่ละ 80 องศา

• การปรับความแตกต่าง:

• ความสว่างของจอ LCD: 470 [Cd / M 2 ]

• การปรับความสว่าง: 8 ระดับการปรับ

• อายุการใช้งาน: ประมาณ 52,000 ชั่วโมง (อุณหภูมิภายใน 25 °C)

• สามารถบันทึกจํานวนจอสูงสุดได้: 4096จอ

• ฟังก์ชันไฟหลัง: ปฏิบัติการตรวจสอบการเผาไหม้ไฟหลังแบบกล่องแคโตเดสเย็น (สามารถเปลี่ยนได้) ปฏิบัติการปิดไฟหลัง / การตั้งค่าเวลาในการเก็บจอ

• อายุการใช้งาน: ประมาณ 50,000 ชั่วโมงหรือมากกว่า (เวลาในการใช้ในอุณหภูมิแวดล้อมคือ 50% ของความสว่างของจอที่ 25 °C)

• สี: ขาว

• วิธีแผ่นสัมผัส: ประเภทแผ่นแบบแบบอานาล็อก

• จํานวนคีย์สัมผัส:

• ขนาดคีย์: ขั้นต่ํา 2 × 2 [จุด] (ต่อคีย์)

• จุดกดพร้อมกัน: ไม่กดพร้อมกัน (เพียงจุดเดียวสามารถสัมผัส)

• อายุการใช้งาน: ล้านครั้งหรือมากกว่า (การดําเนินงาน 0.98 [N] หรือน้อยกว่า)

• ระยะทางการตรวจจับของเซ็นเซอร์มนุษย์: 1 [m]

• ระยะการตรวจจับ: ตามลําดับขึ้น, ลง, ซ้ายและขวา 70 องศา

• ระยะเวลาการตรวจจับ: 0-4[sec]

• ความจํา

• แฟชเมมรี่

• ความจุ: เอมโมรี่แบบครอบงํา 15M ไบท์

• อายุ ((เขียนจํานวนครั้ง) : 100,000 ครั้ง

• การใช้งาน: ข้อมูลโครงการสําหรับการเก็บ, สําหรับการเก็บ OS

• SRAM

• ความจุ: -

• ใช้: -

• EEPROM

• ความจุ: -

• ใช้: -

• ประเภทแบตเตอรี่: แบตเตอรี่ลิเทียมชนิด GT15-BAT

• Backup: ข้อมูลนาฬิกา, การแจ้งเวลาในการบํารุงรักษาสําหรับข้อมูล, ข้อมูลบันทึกระบบ

• อายุการใช้งาน: ประมาณ 5 ปี (อุณหภูมิบริเวณ: 25 °C)

• รถบัสอินเตอร์เฟซ: -

• RS-422/485 ((รวม) : RS-422/4851ch ความเร็วการส่ง: 115200/57600/38400/19200/9600 / 4800bps รูปแบบของตัวเชื่อม: 14 ปิน (หญิง) การใช้งาน: อุปกรณ์เชื่อมต่อสําหรับการสื่อสาร

• RS-422/232 ((รวม) : -

• RS-422:

• RS-232: RS-2321ch ความเร็วการส่ง 115200/57600/38400/19200/9600 / 4800bps รูปแบบของเครื่องเชื่อม: D-sub 9-pin (ชาย) การใช้งาน: อุปกรณ์เชื่อมต่อสําหรับการสื่อสารสําหรับการเชื่อมต่อ PC (การอัพโหลด / ดาวน์โหลดข้อมูลโครงการ), OSการติดตั้ง, FA การทํางานโปร่งใส)

• Ethernet: วิธีการถ่ายทอดข้อมูล: 100BASE-TX, 10BASE-T 1ch, รูปแบบของตัวเชื่อม: RJ-45 (modularjack), ใช้: อุปกรณ์เชื่อมต่อสําหรับการสื่อสาร, สําหรับฟังก์ชันเกตเวย์,สําหรับการเชื่อมต่อ PC (การอัพโหลด / ดาวน์โหลดข้อมูลโครงการ), การติดตั้งระบบปฏิบัติการ, การทํางานของ MES

• RGB:

• พิมพ์:

• USB ((อุปกรณ์) : USB ((ความเร็วเต็ม?? 12Mbps) อุปกรณ์ 1ch, รูปแบบของเชื่อม: TYPE Mini-B, ใช้: สําหรับการเชื่อมต่อ PC (การอัพโหลด / ดาวน์โหลดข้อมูลโครงการ, การติดตั้งระบบปฏิบัติการ, FA transparentfunction)

• USB ((host) : USB ((Full Speed?? 12Mbps) โฮสต์ 1ch รูปแบบของตัวเชื่อม: TYPE-A, การใช้งาน: การถ่ายทอดข้อมูล, สําหรับการเก็บข้อมูล

• การ์ด CF: สล็อต CompactFlash 1ch รูปแบบของเครื่องเชื่อม: TYPEI, การใช้งาน: การถ่ายทอดข้อมูล, การเก็บข้อมูล, GOT สําหรับการเริ่มต้น

• คาร์ดสล็อต:

• คณะกรรมการฟังก์ชัน optional: MESฟังก์ชันอินเตอร์เฟสสําหรับ 1ch

• แผ่นความจํา:

• หน่วยขยาย : หน่วยสื่อสาร / หน่วยเลือกติดตั้ง 2ch

• สลับสลับ1:

• สลับ2:

• การออกเสียงเสียง: Single Timbre (ความยาวเสียงปรับได้)

• โครงสร้างการป้องกัน: ส่วนหน้า: IP67F (JEM1030) ภายในแผ่น: IP2X (JEM1030)

• ขนาดภายนอก: 316 (W) × 242 (H) × 52 (D) [mm]

• ขนาดการตัดแผ่น: 302 (W) × 228 (H) [mm]

• น้ําหนัก ((ไม่รวมคอติดตั้ง) : 2.7[กิโลกรัม]

• อุณหภูมิ

• การแสดง: 0 ~ 50 °C

• อุปกรณ์อื่น ๆ นอกจากหน่วยแสดง: 0 ~ 55 °C

• อุณหภูมิการเก็บรักษา: -20 °C ~ 60 °C

• อุณหภูมิบริเวณ: 10 ~ 90% RH ไม่หมัก

• ความชื้นของสภาพแวดล้อม: 10 ~ 90% RH, ไม่ปรับความชื้น

• ความทนทานต่อการสั่นสะเทือน: ความสอดคล้อง: ตาม JIS B 3502, IEC 61131-2

• ความต้านทานการสั่นสะเทือน: ถ้ามีการสั่นสะเทือนระยะสั้น: ความยาวครึ่ง 3.5 มิลลิเมตร จํานวนการสกัด X, Y, Z ในทิศทาง 10 ครั้ง ความเร่ง 9.8M / S 2 จํานวนการสกัด X, YZ ทุกทิศทาง 10 ครั้ง

• ความต้านทานการสั่นสะเทือน: ถ้ามีการสั่นสะเทือนต่อเนื่อง: ความยาวครึ่ง 1.75Mm, ความเร่ง 4.9M / S 2

• ผลลัพธ์: ตรงกับ B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 ทิศทางทุกครั้ง)

• การใช้ บรรยากาศ: ควันน้ํามัน ก๊าซที่เป็นสารสกัด ไม่มีก๊าซที่เผาไหม้ ไม่มีฝุ่นที่ต่อเนื่องมาก ไม่โดนแสงอาทิตย์ตรง (เช่นเดียวกับระหว่างการเก็บรักษา)

• ความสูงในการใช้งาน: 2000m น้อยกว่า

• สถานที่ติดตั้ง: แผ่นควบคุม

• ประเภทความดันเกิน: IIล่าง

• ระดับการติดเชื้อ: 2 หรือน้อยกว่า

• ระบบปรับปรุงความเย็น: ปรับปรุงความเย็นเอง

• ความดันไฟเข้า: AC100 ~ 240V (+ 10%, - 15%)

• ความถี่ทางเข้า: 50 /60Hz ± 5%

• ความจุสูงสุดที่เห็นได้: 110VA ((ที่ภาระสูงสุด)

• การบริโภคพลังงานในเวลาปกติ: 46W หรือน้อยกว่า

• เมื่อแสงเบื้องหลังดับ: 32W หรือน้อยกว่า

• กระแสเข้า: 28A หรือน้อยกว่า (4ms) (กับภาระเต็ม)

• เวลาหยุดไฟฟ้าชั่วคราวที่อนุญาต: ภายใน 20ms (หรือมากกว่า AC100V)

• ความคุ้มกันเสียง: ความกระชับเสียง 1500Vp-p ความกว้างของเสียง 1μs เนื่องจากเครื่องจําลองเสียงของความถี่ของเสียง25 ~ 60Hz

• พลังงานต่อต้านความกระชับกําลัง: พลังงานต่อต้านความกระชับกําลัง

• ความต้านทานต่อความละเอียด: 10MO หรือมากกว่าที่ปลายไฟฟ้า

• ขนาดสายที่ใช้ได้: ? 2 0.75 [Mm 2]

• Crimpterminal: M3crimp ทอมินัล RAV1.25-3 ของสกรู, V2-S33, V2-N3A, FV2-N3A

• ทอร์คด้วยการยืดหยัดที่เหมาะสม (สกรูปลายบล็อกปลาย) : 0.5 ~ 0.8 [N · m]

• แผ่นพื้น: ประเภท D การก่อสร้างพื้น (100o หรือต่ํากว่า)

• แบบการติดตั้ง: มาตรฐาน

• น้ําหนักการขนส่ง: 3.7 กิโลกรัม
