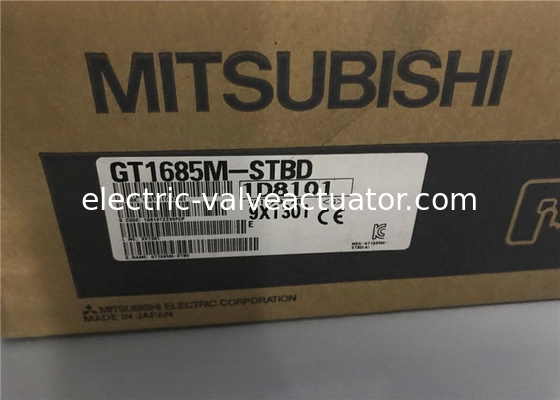

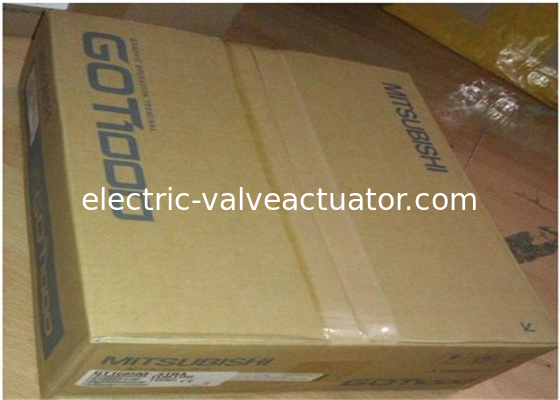

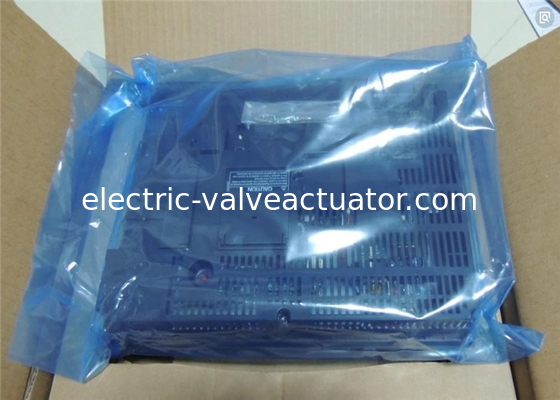

GOT1000 ซีรีส์ GT16 GT1685M-STBD ส่วนต่อประสานระหว่างเครื่องจักรและมนุษย์ (HMI) มิตซูบิชิ 800 x 600 (SVGA)

GOT1000 series GT16 GT1685M-STBD Human Machine Interfaces Mitsubishi 800 x 600(SVGA)

คำอธิบายผลิตภัณฑ์โดยละเอียด

• ผู้ผลิต : Mitsubishi Electric

• GT1685M-STBD

• GOT1000 series GT16

• ประเภทรุ่น : 65,536 สี

• ประเภทเฉพาะ : รองรับมัลติมีเดีย

• ขนาดหน่วยความจำ : 15MB

• ขนาดหน้าจอ(ความละเอียด) :800 x 600(SVGA)

• ประเภทอุปกรณ์แสดงผล : TFT color (ความเข้มสูง, มุมมองกว้าง)

• ประเภทสีแผง : ดำ

• ประเภทพลังงาน : 24VDC

• แรงดันไฟฟ้าจ่ายไฟเข้า : 24VDC (+25%, -20%)

• การใช้พลังงาน : 40W หรือน้อยกว่า

• การใช้พลังงาน W/ ปิดไฟแบ็คไลท์ : 26W หรือน้อยกว่า

• กระแสไฟกระชาก : 12A หรือน้อยกว่า (55ms, ที่โหลดสูงสุด)

• เวลาล้มเหลวทันทีที่อนุญาต : ภายใน 10ms

• ความต้านทานต่อสัญญาณรบกวน : แรงดันไฟสัญญาณรบกวน 500Vp-p, ความกว้างของสัญญาณรบกวน 1µs โดยเครื่องจำลองสัญญาณรบกวนที่มีความถี่สัญญาณรบกวน 25 ถึง 60Hz

• แรงดันไฟฟ้าทนได้: 500VDC เป็นเวลา 1 นาทีระหว่างขั้วจ่ายไฟและกราวด์

• ความต้านทานฉนวน : 10MO หรือสูงกว่าด้วยเครื่องทดสอบความต้านทานฉนวน (500VDC ระหว่างขั้วจ่ายไฟและกราวด์)

• ขนาดสายไฟที่ใช้งานได้ : 0.75 ถึง 2 [mm²]

• ขั้วต่อแคลมป์ : ขั้วต่อแคลมป์สำหรับสกรู M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• แรงบิดในการขัน (สกรูขั้วต่อของบล็อกขั้วต่อ) : 0.5 ถึง 0.8 [N·m]

• หมายเลขรุ่น : GT1685M-STBD

• จอแสดงผล (1*) ประเภท : TFT color LCD (ความสว่างสูง, มุมมองกว้าง)

• ขนาดหน้าจอ : 15" : 12.1"

• ความละเอียด (จุด) : 800 x 600 SVGA

• ขนาดการแสดงผล (กว้าง x สูง) มม. : 246 x 184.5

• จำนวนอักขระที่แสดง : ฟอนต์มาตรฐาน 16 จุด: 50 ตัวอักษร x 37 บรรทัด (2 ไบต์) ฟอนต์มาตรฐาน 12 จุด: 66 ตัวอักษร x 50 บรรทัด (2 ไบต์)

• สีที่แสดง 65,536

• มุมมอง (*2) : ขวา/ซ้าย: 80°, ขึ้น: 60°, ลง: 80°

• ความเข้ม (cd/m²) : 470

• การปรับความเข้ม : การปรับ 8 ขั้นตอน

• อายุการใช้งาน : ประมาณ 52,000 ชั่วโมง (อุณหภูมิแวดล้อมในการทำงาน: 25°C)
