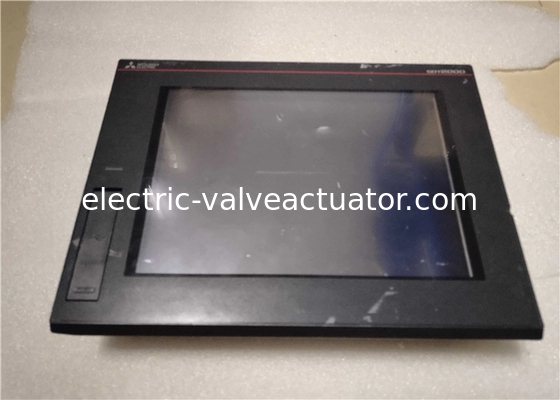

หน้าจอสัมผัส GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

หน้าจอสัมผัส GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

คำอธิบายผลิตภัณฑ์โดยละเอียด

รายละเอียดโดยย่อ

ข้อมูลจำเพาะ

• แบบสแตนด์อโลน: 15W

• แบบสแตนด์อโลนพร้อมปิดไฟแบ็คไลท์: 10W

• กระแสไฟกระชาก: 60A หรือน้อยกว่า (2ms, อุณหภูมิแวดล้อม 25°C, โหลดสูงสุด)

• เวลาล้มเหลวทันทีที่อนุญาต: ภายใน 20ms (100VAC หรือมากกว่า)

• ความต้านทานต่อสัญญาณรบกวน: แรงดันไฟฟ้ารบกวน 1500Vp-p, ความกว้างของสัญญาณรบกวน 1µs โดยเครื่องจำลองสัญญาณรบกวนที่มีความถี่สัญญาณรบกวน 25 ถึง 60Hz

• แรงดันไฟฟ้าทนได้: 1500VAC เป็นเวลา 1 นาทีระหว่างขั้วต่อแหล่งจ่ายไฟและกราวด์

• ความต้านทานฉนวน: 10MO หรือสูงกว่าด้วยเครื่องทดสอบความต้านทานฉนวน (500VDC ระหว่างขั้วต่อแหล่งจ่ายไฟและกราวด์)

• ขนาดสายไฟที่ใช้ได้: 0.75 ถึง 2 [mm²]

• ขั้วต่อแคลมป์: ขั้วต่อแคลมป์สำหรับสกรู M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• แรงบิดในการขัน (สกรูขั้วต่อของเทอร์มินอลบล็อก): 0.5 ถึง 0.8 [N·m]

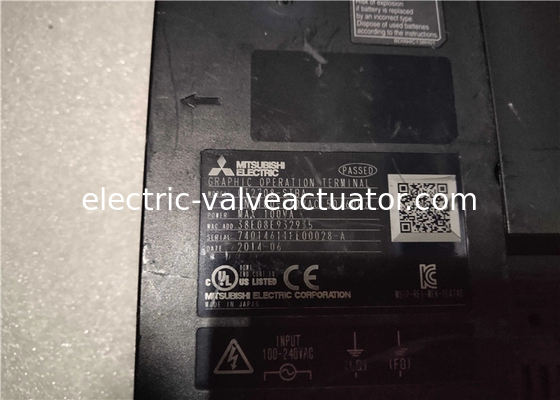

• หมายเลขรุ่น: GT2708-STBA

• ส่วนแสดงผล (*1, *2) ประเภท: TFT color LCD

• ขนาดหน้าจอ: 8.4"

• ความละเอียด (จุด): 800 x 600 SVGA

• ขนาดการแสดงผล (กว้าง x สูง) มม.: 170.9 x 128.2

• จำนวนตัวอักษร: ฟอนต์มาตรฐาน 16 จุด:

• : 50 ตัวอักษร x 37 บรรทัด (2 ไบต์) ฟอนต์มาตรฐาน 12 จุด:

• : 66 ตัวอักษร x 50 บรรทัด (2 ไบต์

• สีที่แสดง: 65536 สี

• การปรับความเข้ม: การปรับ 32 ระดับ

• ไฟแบ็คไลท์ - ประเภท: LED (ไม่สามารถเปลี่ยนได้)

• ไฟแบ็คไลท์ - อายุการใช้งาน: ประมาณ 60000 ชั่วโมงหรือมากกว่า (เวลาที่ความเข้มของการแสดงผลถึง 50% ที่อุณหภูมิแวดล้อม 25°C) (*4)

• แผงสัมผัส (*3) ประเภท: ฟิล์มต้านทานแบบอะนาล็อก

• แผงสัมผัส (*3) ขนาดปุ่ม (จุด): ขั้นต่ำ 2 x 2 จุด (ต่อปุ่ม) (*7)

• แผงสัมผัส (*3) การกดพร้อมกัน: สูงสุด 2 จุด

• แผงสัมผัส (*3) อายุการใช้งาน: 1 ล้านครั้งขึ้นไป (แรงใช้งาน 0.98N หรือน้อยกว่า)

• สีแผง: ดำ

• ความจุหน่วยความจำผู้ใช้: หน่วยความจำสำหรับจัดเก็บ (ROM): 57MB, หน่วยความจำสำหรับการทำงาน (RAM): 128MB

• อายุการใช้งาน (จำนวนครั้งในการเขียน): 100000 ครั้ง

• ความแม่นยำของนาฬิกาภายใน: ±90 วินาที/เดือน (อุณหภูมิแวดล้อม 25°C)

• ประเภทแบตเตอรี่: แบตเตอรี่ลิเธียม GT11-50BAT

• อายุการใช้งานแบตเตอรี่: ประมาณ 5 ปี (อุณหภูมิแวดล้อม 25°C)

• อินเทอร์เฟซในตัว RS-232: 1ch ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600/4800bps รูปร่างขั้วต่อ: D-sub 9 พิน (ตัวผู้)

• อินเทอร์เฟซในตัว RS-422/485: 1ch ความเร็วในการส่งข้อมูล: 115200/57600/38400/19200/9600/4800bps รูปร่างขั้วต่อ: D-sub 9 พิน (ตัวเมีย)

• อินเทอร์เฟซในตัว Ethernet: 1ch วิธีการถ่ายโอนข้อมูล: 10BASE-T/100BASE-TX รูปร่างขั้วต่อ: RJ-45 (แจ็คแบบแยกส่วน)

• อินเทอร์เฟซในตัว USB (โฮสต์): 2ch (ด้านหน้า/ด้านหลัง)

• : ความเร็วในการถ่ายโอนสูงสุด: High-Speed 480Mbps รูปร่างขั้วต่อ: USB-A

• อินเทอร์เฟซในตัว USB (อุปกรณ์): 1ch (ด้านหน้า)

• : ความเร็วในการถ่ายโอนสูงสุด: High-Speed 480Mbps รูปร่างขั้วต่อ: USB Mini-B

• อินเทอร์เฟซในตัว SD Card: 1ch รองรับ SDHC (สูงสุด 32GB)

• อินเทอร์เฟซในตัว ส่วนต่อขยาย (*6): สำหรับการติดตั้งหน่วยสื่อสาร/หน่วยเสริม

• อินเทอร์เฟซในตัว Auxiliary Extension I/F: สำหรับการติดตั้งหน่วยเสริม

• อินเทอร์เฟซในตัวSide Interface: สำหรับการติดตั้งหน่วยสื่อสาร

• เอาต์พุตเสียงกริ่ง: โทนเดียว (โทน, ปรับความยาวโทนได้)

• ไฟ LED แสดงสถานะ: สีเปล่งแสง: 2 สี (น้ำเงิน, ส้ม)

• โครงสร้างป้องกัน: ด้านหน้า: IP67F (*5,*8) ในแผงควบคุม: IP2X

• ขนาดภายนอก (กว้าง x สูง x ลึก) มม.: 241 x 194 x 52

• ช่องเจาะแผง (กว้าง x สูง) มม.: 227 x 176

• น้ำหนัก (กก.) ไม่รวมขายึด: 1.5

• แพ็คเกจซอฟต์แวร์ที่ใช้ได้: GT Works3 Version1.100E หรือใหม่กว่า

• น้ำหนักในการขนส่ง: 3 กก.

รุ่นข้อมูลจำเพาะสูงพร้อมการควบคุมแบบ Multi-Touch/Gesture

เทอร์มินอลการทำงานของซีรีส์ GT27 มีจอแสดงผล TFT LCD ที่มีสี 65K และขนาดหน้าจอ 5.7", 8.4", 10.4", 12.1" และ 15" พร้อมความละเอียด VGA/SVGA/XGA และหน่วยความจำภายในสูงสุด 128MB เทอร์มินอลทั้งหมดมาพร้อมกับอินเทอร์เฟซ Ethernet, USB, RS232 และ RS422/485 และช่องเสียบการ์ด SD นอกจากนี้ GT27 ยังสามารถติดตั้งอินเทอร์เฟซเสริม เช่น CC-Link IE, CC-Link IE Field, CC-Link, MELSECNET/H และการเชื่อมต่อโดยตรงกับบัส PLC

รุ่นพิเศษของ GT27 ที่มีขนาด 10.4" และ 12.1" มีให้เลือกพร้อมกรอบสีขาวและไม่มีอินเทอร์เฟซ USB ด้านหน้า เหมาะสำหรับแอปพลิเคชันอาหารและเครื่องดื่ม

GT27 มีฟังก์ชันการวินิจฉัยและการแก้ไขปัญหาที่กำหนดไว้ล่วงหน้าหลายอย่าง เช่น การสำรอง/กู้คืน การตรวจสอบโปรแกรม PLC การตรวจสอบเซอร์โว/การเคลื่อนไหว การตรวจสอบ SFC การเคลื่อนไหว และการตรวจสอบ CNC
