อินเตอร์เฟซผู้ประกอบการ PROFACE ของแท้ QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

PROFACE OPERATOR INTERFACE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP ดั้งเดิม

รายละเอียดสินค้า

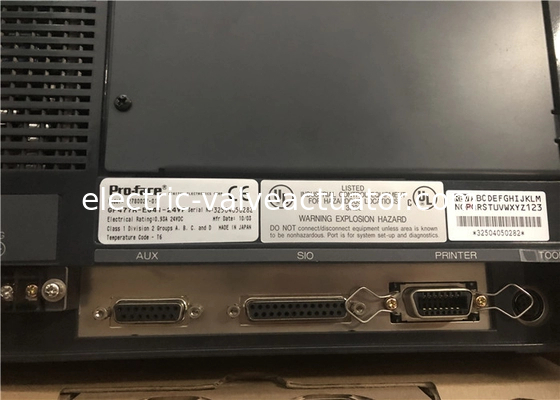

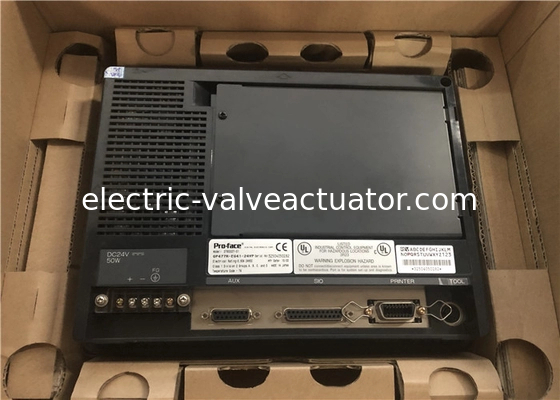

GP477R-EG41-24VP เป็นส่วนต่อประสานผู้ปฏิบัติงานแผงควบคุมที่ผลิตโดย Pro-face ข้อมูลจำเพาะทั่วไปประกอบด้วยสิ่งต่อไปนี้ แรงดันไฟฟ้าขาเข้าคือ 20.4 VDC ถึง 27.6 VDC การใช้พลังงานคือ 50 W หรือน้อยกว่า (TYP 20 W) อุณหภูมิในการทำงานโดยรอบควรอยู่ที่ 0°C ถึง 50°C อุณหภูมิในการจัดเก็บคือ -10°C ถึง 60°C ความชื้นในการจัดเก็บคือความชื้นสัมพัทธ์ที่ไม่ควบแน่น 20% ถึง 85% ความต้านทานการสั่นสะเทือนคือ 10 Hz ถึง 25 Hz (ทิศทาง X, Y, Z เป็นเวลา 30 นาทีที่ 19.6 ms2) ขนาดภายนอกสำหรับหน่วย GP หลักเท่านั้นคือ 274 มม. (กว้าง) x 216 มม. (สูง) x 56.5 มม. (ลึก) น้ำหนักคือ 2.5 กก. หรือน้อยกว่า แรงดันไฟฟ้าของสัญญาณรบกวนคือ 1200V p-p ความยาวพัลส์คือ 1μs และเวลาที่เพิ่มขึ้นคือ 1ns พิกัดเทียบเท่ากับ IP65f และ NEMA #250 Type 4x/12

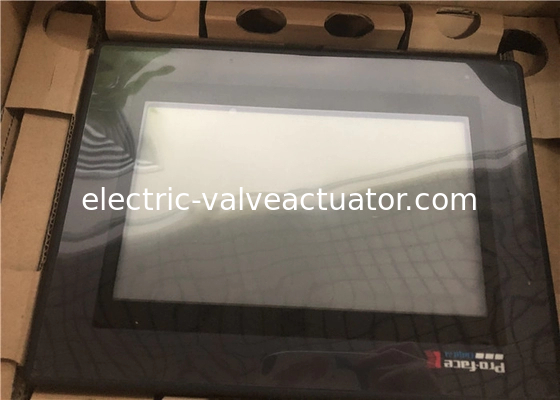

คุณสมบัติของส่วนต่อประสานผู้ปฏิบัติงานนี้คือหน้าจอสัมผัสขนาด 9.1 นิ้วพร้อม LCD สีเหลืองอำพันที่มีคอนทราสต์สูงและความละเอียด 640 x 400 หน่วยนี้เป็นพอร์ตการสื่อสาร RS-232/422 ที่กำหนดค่าได้และรองรับเครื่องอ่านบาร์โค้ด ส่วนต่อประสานผู้ปฏิบัติงานใช้พลังงาน DC/AC และมีพอร์ตเครื่องพิมพ์ มีการป้องกันด้วยรหัสผ่านและมีความปลอดภัย 15 ระดับ อินเทอร์เฟซยังช่วยให้สามารถทำแนวโน้มสูตร การจัดการการเตือน/เหตุการณ์ การจัดตารางเวลา และปุ่มกดแบบป๊อปอัปได้ แอปพลิเคชันหน่วยความจำคือ 2 MB FLASH EPROM พาริตีคือ ไม่มี คี่ หรือคู่ ตัวเชื่อมต่อเครื่องมือเป็นแบบอะซิงโครนัส ความยาวข้อมูลคือ 7 หรือ 8 บิต ความเร็วในการส่งข้อมูลคือ 2400 ถึง 115.2 kbps

การออกแบบระบบ

• ห้ามสร้างสวิตช์แผงสัมผัส GP ที่อาจเป็นอันตรายต่อความปลอดภัยของอุปกรณ์และบุคลากร ความเสียหายต่อ GP, หน่วย I/O, สายเคเบิล และอุปกรณ์อื่นๆ ที่เกี่ยวข้องอาจทำให้สัญญาณเอาต์พุตยังคงเปิดหรือปิดอยู่ตลอดเวลา และอาจทำให้เกิดอุบัติเหตุครั้งใหญ่ได้ ดังนั้น ออกแบบวงจรตรวจสอบทั้งหมดโดยใช้สวิตช์จำกัด ฯลฯ เพื่อตรวจจับการเคลื่อนที่ของอุปกรณ์ที่ไม่ถูกต้อง เพื่อป้องกันอุบัติเหตุที่เกี่ยวข้องกับสัญญาณเอาต์พุตหรือการทำงานที่ไม่ถูกต้อง ออกแบบสวิตช์ทั้งหมดที่ใช้ในการควบคุมการทำงานของเครื่องจักรที่สำคัญเพื่อให้ทำงานผ่านระบบควบคุมแยกต่างหาก

• ห้ามสร้างสวิตช์ที่ใช้ในการควบคุมการทำงานด้านความปลอดภัยของเครื่องจักร เช่น สวิตช์หยุดฉุกเฉิน เป็นไอคอนหน้าจอสัมผัส GP ตรวจสอบให้แน่ใจว่าได้ติดตั้งสวิตช์เหล่านี้เป็นสวิตช์ฮาร์ดแวร์แยกต่างหาก มิฉะนั้น อาจเกิดการบาดเจ็บทางร่างกายอย่างรุนแรงหรือความเสียหายต่ออุปกรณ์

• โปรดออกแบบระบบของคุณเพื่อให้อุปกรณ์ไม่ทำงานผิดปกติเนื่องจากความผิดพลาดในการสื่อสารระหว่าง GP และตัวควบคุมโฮสต์ เพื่อป้องกันความเป็นไปได้ของการบาดเจ็บทางร่างกายหรือความเสียหายของวัสดุ

.• GP ไม่เหมาะสมสำหรับการใช้งานกับอุปกรณ์ควบคุมอากาศยาน อุปกรณ์การบินและอวกาศ อุปกรณ์ส่งข้อมูล (การสื่อสาร) หลักส่วนกลาง อุปกรณ์ควบคุมพลังงานนิวเคลียร์ หรืออุปกรณ์ช่วยชีวิตทางการแพทย์ เนื่องจากอุปกรณ์เหล่านี้มีข้อกำหนดด้านความปลอดภัยและความน่าเชื่อถือในระดับสูงมาก

• เมื่อใช้ GP กับยานพาหนะขนส่ง (รถไฟ รถยนต์ และเรือ) อุปกรณ์ป้องกันภัยพิบัติและอาชญากรรม อุปกรณ์ความปลอดภัยประเภทต่างๆ อุปกรณ์ทางการแพทย์ที่ไม่เกี่ยวข้องกับการช่วยชีวิต ฯลฯ ควรใช้การออกแบบระบบซ้ำซ้อนและ/หรือระบบป้องกันความผิดพลาดเพื่อให้มั่นใจถึงความน่าเชื่อถือและความปลอดภัยในระดับที่เหมาะสม

• ห้ามใช้หน่วย GP เป็นอุปกรณ์เตือนสำหรับสัญญาณเตือนวิกฤตที่อาจทำให้เกิดการบาดเจ็บสาหัสต่อผู้ปฏิบัติงาน ความเสียหายของเครื่องจักร หรือการหยุดการผลิต ตัวบ่งชี้สัญญาณเตือนวิกฤตและหน่วยควบคุม/ตัวกระตุ้นจะต้องได้รับการออกแบบโดยใช้ฮาร์ดแวร์แบบสแตนด์อโลนและ/หรือการเชื่อมต่อเชิงกล

• หลังจากไฟแบ็คไลท์ของ GP ดับลง ซึ่งแตกต่างจาก "โหมดสแตนด์บาย" ของ GP แผงสัมผัสยังคงทำงานอยู่ หากผู้ปฏิบัติงานไม่สังเกตเห็นว่าไฟแบ็คไลท์ดับลงและสัมผัสแผง อาจเกิดการทำงานผิดพลาดของเครื่องจักรที่อาจเป็นอันตรายได้ ดังนั้น ห้ามใช้สวิตช์สัมผัส GP สำหรับการควบคุมกลไกความปลอดภัยของอุปกรณ์ เช่น สวิตช์หยุดฉุกเฉิน ฯลฯ ที่ปกป้องมนุษย์และอุปกรณ์จากการบาดเจ็บและความเสียหาย หากไฟแบ็คไลท์ของ GP ของคุณดับลงกะทันหัน ให้ใช้ขั้นตอนต่อไปนี้เพื่อตรวจสอบว่าไฟแบ็คไลท์ดับลงจริงหรือไม่1) หาก GP ของคุณไม่ได้ตั้งค่าเป็น "โหมดสแตนด์บาย" และหน้าจอดำ ไฟแบ็คไลท์ของคุณดับลง2) หรือ หาก GP ของคุณตั้งค่าเป็นโหมดสแตนด์บาย แต่การสัมผัสหน้าจอไม่ทำให้จอแสดงผลปรากฏขึ้นอีกครั้ง ไฟแบ็คไลท์ของคุณดับลงนอกจากนี้ เพื่อป้องกันการทำงานผิดพลาดของเครื่องจักรโดยไม่ได้ตั้งใจ Digital ขอแนะนำให้คุณใช้คุณสมบัติ "ใช้แผงสัมผัสหลังจากไฟแบ็คไลท์ดับ" ในตัวของ GP ซึ่งจะตรวจจับการดับลงโดยอัตโนมัติและปิดใช้งานหน้าจอสัมผัส

การติดตั้ง

• แรงดันไฟฟ้าสูงไหลผ่าน GP ยกเว้นการเปลี่ยนไฟแบ็คไลท์ ห้ามถอด GP ออก มิฉะนั้น อาจเกิดไฟฟ้าช็อตได้

• ห้ามดัดแปลงหน่วย GP การทำเช่นนั้นอาจทำให้เกิดไฟไหม้หรือไฟฟ้าช็อต

• ห้ามใช้ GP ในสภาพแวดล้อมที่มีก๊าซไวไฟ เนื่องจาก การใช้งาน GP อาจทำให้เกิดการระเบิดได้
แผงควบคุม (ต่อไปนี้จะเรียกว่า "หน่วย GP")
หน่วย GP เหล่านี้ พร้อมฟังก์ชันการทำงานของผู้ใช้ที่ขยายออกไปและประสิทธิภาพโดยรวมที่ดีขึ้น เป็นการอัปเกรดของแผงซีรีส์ GP70 ของ Digital
โปรดอ่านคู่มือนี้อย่างละเอียดเนื่องจากอธิบายทีละขั้นตอนถึงวิธีการใช้ GP
อย่างถูกต้องและปลอดภัย
นอกจากนี้ ในตัวอย่างของคู่มือนี้ จะใช้ Mitsubishi MELSEC-AnA Series PLC เมื่อใดก็ตามที่เป็นไปได้ โดยเชื่อมต่อในความสัมพันธ์แบบหนึ่งต่อหนึ่งกับ GP
ซีรีส์ GP-477R และ GP-577R หมายถึงหมายเลขรุ่น GP ต่อไปนี้:
ซีรีส์ GP-477R GP477R-EG11 (หน่วยมาตรฐาน)
GP477R-EG41-24VP (เครื่องหมาย CE, สอดคล้องกับ cUL)
ซีรีส์ GP-577R GP577R-TC11, GP577R-SC11 (หน่วยมาตรฐาน)
GP577R-TC41-24VP (เครื่องหมาย CE, สอดคล้องกับ cUL)
* ที่นี่ "หน่วยมาตรฐาน" หมายถึงหน่วยที่ไม่ได้รับการอนุมัติ CE หรือ UL
แผงกราฟิก GP477R-EG41-24VP และ GP577R-TC41-24VP เป็นผลิตภัณฑ์ที่ทำเครื่องหมาย CE ซึ่งเป็นไปตามคำสั่ง EMC ที่เกี่ยวข้องดังต่อไปนี้
EN55011 คลาส A
EN50082-2 (GP477R-EG41-24VP)

EN50081-2 (GP577R-TC41-24VP)

หมายเหตุ
1) ห้ามคัดลอกเนื้อหาของคู่มือนี้ทั้งหมดหรือบางส่วน ยกเว้นสำหรับการใช้งานส่วนตัวของผู้ใช้ โดยไม่ได้รับอนุญาตอย่างชัดแจ้งจาก Digital Electronics
Corporation of Japan
2) ข้อมูลที่ให้ไว้ในคู่มือนี้อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
3) คู่มือนี้เขียนขึ้นด้วยความระมัดระวังและใส่ใจในรายละเอียด อย่างไรก็ตาม หากคุณพบข้อผิดพลาดหรือการละเว้น โปรดติดต่อ Digital Electronics และแจ้งให้ทราบถึงสิ่งที่คุณค้นพบ
