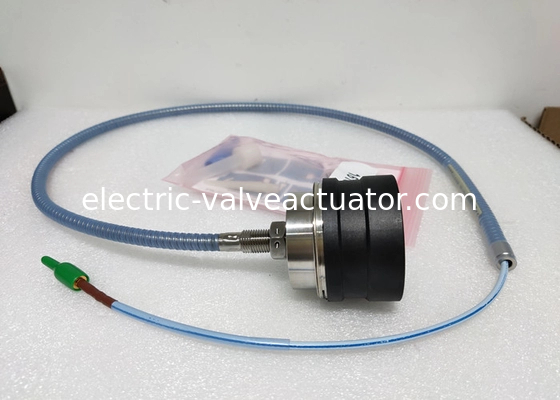

Bently Nevada 3300 XL โพรบวัดระยะ 50 มม. 330876-01-10-01-00 ระบบทรานสดิวเซอร์ 1.0 เมตร

Bently เนวาดา 3300 XL 50 มิลลิเมตร Proximity Probe 330876-01-10-01-00 ระบบแปลง 1.0 เมตร

รายละเอียด

เว้นแต่มีการระบุต่างหาก รายละเอียดต่อไปนี้สําหรับเซ็นเซอร์ใกล้เคียงขนาด 50 มม 3300 XL, สายต่อขยายและโซนด์ระหว่าง 0 °C และ +45 °C (+32 °F ถึง +113 °F) โดยมีไฟฟ้า -24 Vdcความจืด 10 kΩ, เป้าหมายเหล็ก AISI 4140 ที่ Bently Nevada ส่งมา ขนาด กว้าง 102 มม (4.0 นิ้ว) หรือมากกว่ารายละเอียดความแม่นยําของระบบและความสามารถในการแลกเปลี่ยนกันไม่ใช้ได้เมื่อใช้ระบบเครื่องแปลงที่มีการปรับขนาดให้กับเป้าหมายอื่นใดนอกจากเป้าหมายเหล็ก Bently Nevada AISI 4140.

ข้อมูลการสั่งซื้อ

3300 XL 50 มิลลิเมตร Proximity Probe

330876-AXX-BXX-CXX-DXX

คําอธิบายทางเลือก

A: ตัวเลือกประเภทกระเป๋าสํารวจ

011⁄2-20 การออกเส้นตรง
02M14x1.5 การออกเส้นตรง
03เรียบร้อย 1.99 ใน Dia-Side ออก

B: ตัวเลือกความยาวทั้งหมด

101.0 เมตร (3.3 ฟุต)
505.0 เมตร (16.4 ฟุต)
909.0 เมตร (29.5 ฟุต)

C: ตัวเลือกเครื่องรัดเกราะ

00สายไฟ FluidLoc อุณหภูมิสูง
01สายไฟ FluidLoc อุณหภูมิสูง

D: ตัวเลือกการอนุมัติของหน่วยงาน

00ไม่เห็นชอบ
05การอนุมัติหลายครั้ง (รอการอนุมัติ)

ตัวแบบ:

คําอธิบาย

ระบบแทรนสดูเซอร์ขนาด 50 มม 3300 XL ประกอบด้วยซอนด์ขนาด 50 มมแยกตัว, สายขยาย, และเซ็นเซอร์ Proximitor ขนาด 50 มม 3300 XLสายโค้ลขนาดใหญ่ให้ระบบนี้ ระยะเส้นตรงสูงสุดของ 27.9 มิลลิเมตร (1100 มิล), ระยะเส้นยาวที่สุดของสายแปรกระแสกระแสกระแสของ Bently Nevada. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

การวัดการขยายความแตกต่าง การวัดการขยายความแตกต่างถูกทําโดยใช้เครื่องแปลงความใกล้ชิดสองตัวที่สังเกตคอหรือรัมป์ที่อยู่ห่างจากหางแรงผลักการจัดตั้งตัวแปลงแบบปกติที่ต้องการ 3300 XL 50 มม:
• ตัวแปรสองตัวที่สังเกตด้านเดียวกันของคอ
• เครื่องตรวจสอบการเข้าที่สมบูรณ์แบบสองตัว สังเกตด้านตรงข้ามของคอ, ประสิทธิภาพการปรับระยะ DE ที่สามารถวัดได้สองเท่า

มาตรฐานในการเลือกวิธีการติดตั้งคือขนาดของเป้าหมายที่มีอยู่, จํานวนที่คาดหวังของการเคลื่อนไหวแกนหมุน, และชนิดของเป้าหมาย DE ที่มีอยู่ในเครื่อง.หากความสูงของคอเพียงพอและระยะการวัดทั้งหมดที่ต้องการน้อยกว่า 1.1 นิ้ว (28 มิลลิเมตร) การตั้งค่าที่ชอบสําหรับการวัดที่เหลือใช้คือการใช้ตัวแปลงสองตัวที่สังเกตด้านเดียวกันของคอจําเป็นต้องมีระยะทางรวม 2 นิ้ว (28 mm ถึง 56 mm), ติดตั้งเครื่องแปลงในแบบที่สมบูรณ์แบบในด้านตรงข้ามของหมุน

ความเหมาะสมของระบบ

โซนด์ขนาด 50 มม 3300 XL มีให้เลือกใน 3 แบบคือโครงกรอบและเส้นใย เพื่อแทนระบบขนาด 50 มม 7200 ทุกแบบ (รวมกับโซนด์ทางด้านและด้านหลัง)สแตนดาร์ด 7200 สไตล์การติดตั้งบราคเกตยังคงมีให้เลือกเป็นอุปกรณ์เสริมนอกจากนี้ยังมีพราคเกตใหม่เพื่อปรับปรุงซอนด์ให้เข้ากับฐานการติดตั้งเลื่อน 50 มิลลิเมตร DE Integral transducer394 V/mm (10 mV/mil) ผลิตที่เหมือนกันกับระบบ 7200 และ 50 mm DE Integral, ซึ่งทําให้ลูกค้าสามารถปรับปรุงโดยไม่จําเป็นต้องมีการเปลี่ยนแปลงใด ๆ ในการปรับปรุงระบบจอ. เมื่อปรับปรุงจากระบบเก่า, ทุกส่วนประกอบของระบบแทรนสดูเซอร์ (probe,และ Proximitor Sensor) ต้องเปลี่ยนด้วยส่วนประกอบ 3300 XL 50 mm.

โซนด์ความใกล้ชิดและสายต่อ

โซน 3300 XL ขนาด 50 มม ถูกออกแบบมาเพื่อดํารงชีวิตในสภาพแวดล้อม DE ที่ยากลําบากที่สุดของหุ่นยนต์และสามารถทนต่ออุณหภูมิสูงระยะสั้นถึง 250 °C (482 °F)โซน 50 มิลลิเมตรมีทั้งหน้าและหลังปิด ซึ่งรวมกับอุปกรณ์อุณหภูมิสูงสาย FluidLoc (มาตรฐานบนทุก 50 มิลลิเมตรซอนด) ป้องกันความชื้นจากการเข้าสู่ปลายซอนดเครื่องเชื่อม ClickLoc อุณหภูมิสูงพิเศษยังเป็นมาตรฐานบนสายตรวจสอบและสายขยาย. ทุกซอนด์และสายไฟมาพร้อมกับตัวป้องกันตัวเชื่อม และเครื่องมือการติดตั้งตัวป้องกันตัวเชื่อมพัดพัด เพื่อให้แน่ใจว่าตัวเชื่อมจะยังคงไม่ติดเชื้อเครื่องเชื่อม ClickLoc บนสายตรวจประสาทมีคอถอดออกที่อํานวยความสะดวกในการนําสายไฟฟ้าผ่านการปลดกระหน่ํา.

โซน 3300 XL ขนาด 50 มม มีให้เลือกในรูปแบบกระเป๋าออกตรงที่มีเส้นยางอังกฤษ 1⁄2-20 หรือเส้นยางเมตร M14x1.5, รวมถึงกล่องล็อคนัทที่มีรูสายความปลอดภัยที่เจาะล่วงหน้าโซนดทางออกด้านข้างมีสอง 1⁄4-20 หลุมติดตั้งในด้านหลังของกรอบโซนดสําหรับทั้งช่องออกตรงและช่องออกข้าง กว้างทั้งหมดของกรอบคือ 1.99 นิ้ว

เซ็นเซอร์ใกล้ชิด

3300 XL 50 mm Proximitor Sensor1 มีคุณสมบัติที่ก้าวหน้าเหมือนกันกับเซ็นเซอร์ 3300 XL Proximitorการออกแบบบางของมันทําให้มันสามารถติดตั้งได้ทั้งในการติดตั้ง DIN-rail ความหนาแน่นสูงหรือการปรับปรุงการติดตั้งแผ่นที่ดั้งเดิมมากขึ้นการปรับปรุงความต้านทาน RFI/EMI ทําให้เซ็นเซอร์ 3300 XL Proximitor ผ่านการรับรอง CE แบบยุโรปโดยไม่ต้องพิจารณาการติดตั้งพิเศษความคุ้มกัน RFI นี้ป้องกันระบบแปลงจากการได้รับผลกระทบอย่างไม่ดีจากสัญญาณวิทยุความถี่สูงใกล้เคียงสปริงล็อค ริมปลายบนเซ็นเซอร์ Proximitor ไม่ต้องการเครื่องมือการติดตั้งพิเศษและอํานวยความสะดวกต่อสายไฟสนามที่รวดเร็วและแข็งแกร่งมาก

ตัวแบบ:

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
