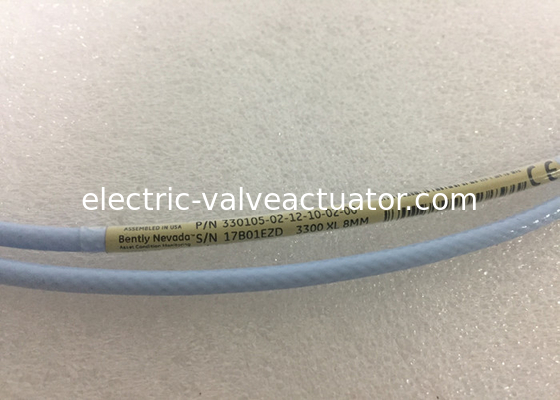

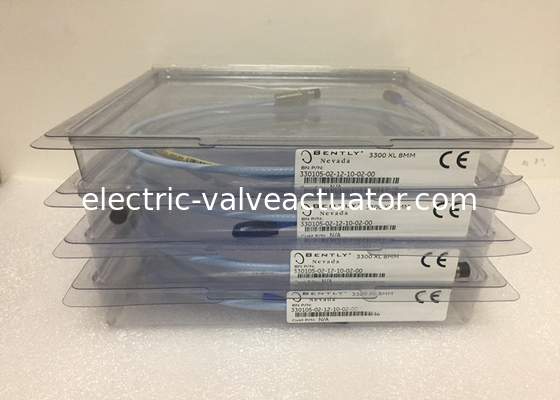

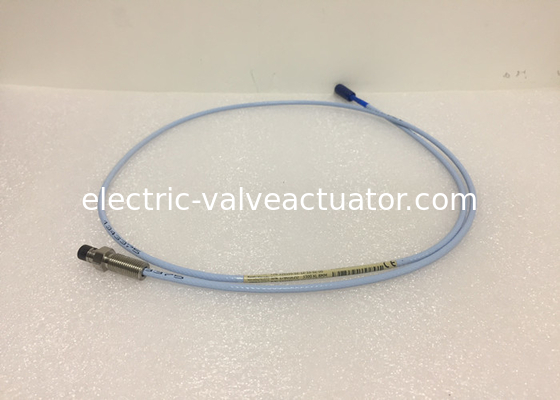

โพรบติดตั้งแบบกลับด้านของ Bently Nevada 330105-02-12-10-02-00 3300 XL 8mm Proximity Probes ใหม่

Bently Nevada Reverse Mount Probe 330105-02-12-10-02-00 3300 XL 8mm Proximity Probes ใหม่

คำอธิบาย

ระบบทรานสดิวเซอร์

ระบบทรานสดิวเซอร์ 3300 ความใกล้ชิดประกอบด้วย:

• โพรบ 3300 xl 8 mm หรือ 3300 5 mm โพรบ
• สายเคเบิลส่วนขยาย 3300 XL
• เซ็นเซอร์ proximitor 3300

ระบบให้แรงดันเอาต์พุตสัดส่วนโดยตรงกับระยะทางระหว่างปลายหัวโพรบและพื้นผิวนำไฟฟ้าที่สังเกตได้ มันมีความสามารถในการวัดแบบคงที่ (ตำแหน่ง) และการวัดแบบไดนามิก (การสั่นสะเทือน) และมีการใช้งานหลักสำหรับการสั่นสะเทือนและการวัดตำแหน่งการวัดตำแหน่งบนเครื่องจักรกลของเหลวรวมถึงการวัด keyphasor และความเร็ว

ระบบให้เอาต์พุตสัญญาณที่แม่นยำและมีความเสถียรในช่วงกว้างพอสมควร ระบบทรานสดิวเซอร์แบบใกล้เคียงทั้งหมด 3300 ระบบบรรลุระดับประสิทธิภาพนี้ในขณะที่ช่วยให้สามารถใช้งานได้อย่างสมบูรณ์ของโพรบสายเคเบิลส่วนขยายและเซ็นเซอร์ใกล้เคียงโดยไม่จำเป็นต้องมีการจับคู่บุคคลหรือการสอบเทียบ

เซ็นเซอร์ใกล้เคียง

3300 proximitorsensor มีการปรับปรุงมากมายมากกว่าทรานสดิวเซอร์ปัจจุบันของเนวาดาก่อนหน้านี้ด้วยความเป็นเส้นตรงและความสามารถในการอุณหภูมิที่ดีขึ้น นอกจากนี้ยังใช้แผ่นแยกอินทิกรัลเป็นฐานของมัน

โพรบความใกล้ชิดและสายเคเบิลส่วนขยาย

โพรบ 3300 XL 8 มม., 3300 5 มม. โพรบและ cablealso ส่วนขยาย 3300 XL สะท้อนให้เห็นถึงการปรับปรุงการออกแบบก่อนหน้านี้ วิธีการขึ้นรูป tiploc ที่ได้รับการจดสิทธิบัตรให้พันธะที่แข็งแกร่งมากขึ้นระหว่างปลายโพรบและตัวถัง สายเคเบิลของโพรบนั้นติดแน่นมากขึ้นเช่นกันโดยรวมการออกแบบ cableloc ที่ได้รับการจดสิทธิบัตรซึ่งให้ความยาวพูลสเตร้น 330 นิวตัน (75 ปอนด์) สำหรับโพรบ 8 มม. ที่สายเคเบิลโพรบติดกับปลายโพรบ

โพรบ (8 มม. เท่านั้น) และสายเคเบิลส่วนขยายสามารถสั่งซื้อได้ด้วยตัวเลือกสายเคเบิล fluidloc anoptional ตัวเลือกนี้ป้องกันน้ำมันและของเหลวอื่น ๆ จากการรั่วไหลออกมาจากเครื่องผ่านการตกแต่งภายในของสายเคเบิล

ตัวเชื่อมต่อ

โพรบ 3300 และ 3300XL และสายเคเบิลส่วนขยายมีขั้วต่อ clickloc ที่ทนต่อการกัดกร่อนทองเหลืองทองคำ เครื่องเชื่อมต่อต้องการแรงบิดที่แน่นหนาเพียงอย่างเดียว (ตัวเชื่อมต่อจะ "คลิก") และกลไกการเชื่อมโยงทางวิศวกรรมพิเศษป้องกันไม่ให้ขั้วต่อคลาย พวกเขาทำเครื่องมือพิเศษใด ๆ สำหรับการติดตั้งหรือลบ

สามารถสั่งสายโพรบ 3300 โพรบและส่วนขยายได้ด้วยตัวป้องกันการเชื่อมต่อที่ติดตั้งแล้วหรือจัดจำหน่ายแยกต่างหากสำหรับการติดตั้งในสนาม (เช่นเมื่อสายเคเบิลต้องผ่านท่อร้อยสายที่ จำกัด ) ตัวเชื่อมต่อตัวเชื่อมต่อ arerecommended สำหรับการติดตั้งทั้งหมดและให้การป้องกันที่เพิ่มขึ้นด้านสิ่งแวดล้อม

ข้อมูลการสั่งซื้อ:

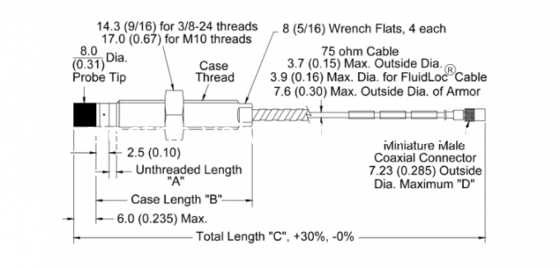

3300 xl 8 มม. โพรบเมาท์ย้อนกลับ, 3/8-24 เธรด UNF

330105-A02-B12-CXX-DXX-EXX3300 XL 8 มม. โพรบตัวเมานต์ย้อนกลับ M10 x 1 เธรด 330106-A05-B30-CXX-DXX-EXX

คำอธิบายตัวเลือก

C: ความยาวทั้งหมด

05 0.5 เมตร (1.6 ฟุต)
10 1.0 เมตร (3.3 ฟุต)
15 1.5 เมตร (4.9 ฟุต)
20 2.0 เมตร (6.6 ฟุต)
50 5.0 เมตร (16.4 ฟุต)
90 9.0 เมตร (29.5 ฟุต)

D: ตัวเลือกตัวเชื่อมต่อ

00 ไม่ติดตั้งตัวเชื่อมต่อสายเคเบิลมาตรฐาน
02 Miniature ClickLoc CoaxialConnector, สายมาตรฐาน

E: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่จำเป็น
05 การอนุมัติหลายครั้ง
