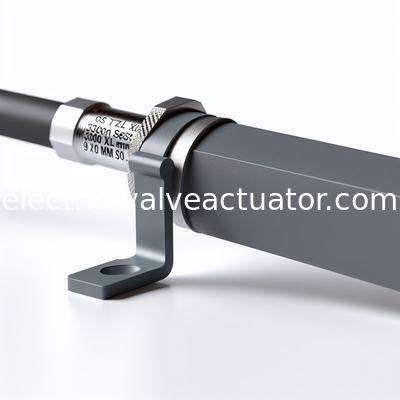

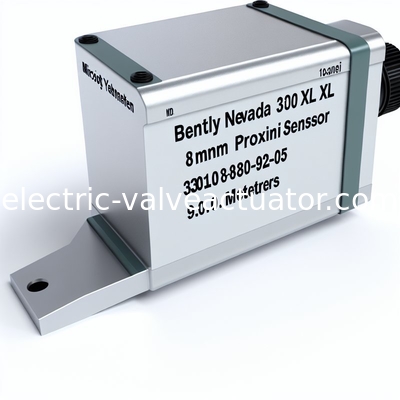

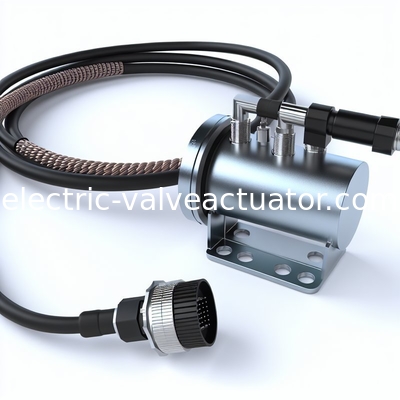

เซนเซอร์ Proximitor Bently Nevada 3300 XL 8mm 330180-92-00 330180-92-05 ระบบ 9.0 เมตร

Bently Nevada 3300 XL 8mm Proximitor Sensor 330180-92-00 330180-92-05 ระบบ 9.0 เมตร

หมายเหตุประกอบคำอธิบาย:

• ระบบหนึ่งเมตรไม่ใช้สายต่อ
• เซ็นเซอร์ Proximitor ได้รับการจัดหาตามค่าเริ่มต้นจากโรงงานที่ปรับเทียบกับเหล็ก AISI 4140 การปรับเทียบกับวัสดุเป้าหมายอื่น ๆ มีให้ตามคำขอ
• ปรึกษา Bently Nevada* Application Note, ข้อควรพิจารณาเมื่อใช้ Eddy Current Proximity Probes สำหรับแอปพลิเคชัน Overspeed Protection เมื่อพิจารณาระบบทรานสดิวเซอร์นี้สำหรับการวัดมาตรวัดความเร็วรอบหรือความเร็วเกิน
• ส่วนประกอบ 3300 XL 8 มม. สามารถใช้แทนกันได้ทั้งทางไฟฟ้าและทางกายภาพกับส่วนประกอบ 3300 5 มม. และ 8 มม. ที่ไม่ใช่ XL แม้ว่าบรรจุภัณฑ์ของ 3300 XL Proximitor Sensor จะแตกต่างจากรุ่นก่อน แต่การออกแบบของมันก็พอดีกับรูปแบบการติดตั้ง 4 รูแบบเดียวกันเมื่อใช้กับฐานติดตั้ง 4 รู และจะพอดีกับข้อกำหนดพื้นที่ติดตั้งเดียวกัน (เมื่อสังเกตความโค้งของสายเคเบิลขั้นต่ำที่อนุญาต)
• การผสมส่วนประกอบระบบ XL และ non-XL 3300-series 5 มม. และ 8 มม. จำกัดประสิทธิภาพของระบบให้เป็นไปตามข้อกำหนดสำหรับระบบทรานสดิวเซอร์ non-XL 3300 5 มม. และ 8 มม.
• โพรบ 3300-series 5 มม. (อ้างอิงถึงเอกสารข้อมูลจำเพาะและข้อมูลการสั่งซื้อ 141605) ใช้บรรจุภัณฑ์ทางกายภาพที่เล็กกว่า แต่ไม่ได้ลดระยะห่างด้านข้างหรือข้อกำหนดระยะห่างแบบปลายชนปลายเมื่อเทียบกับโพรบ 8 มม. ใช้เมื่อข้อจำกัดทางกายภาพ (ไม่ใช่ไฟฟ้า) ขัดขวางการใช้โพรบ 8 มม. เมื่อแอปพลิเคชันของคุณต้องการโพรบมุมมองด้านข้างที่แคบ ให้ใช้ระบบ Proximity Transducer 3300 NSv* (อ้างอิงถึงเอกสารข้อมูลจำเพาะและข้อมูลการสั่งซื้อ 147385)
• โพรบ 8 มม. ให้การห่อหุ้มที่หนาขึ้นของคอยล์โพรบในปลายโพรบพลาสติก PPS ที่ขึ้นรูป ซึ่งส่งผลให้โพรบมีความทนทานมากขึ้น เส้นผ่านศูนย์กลางที่ใหญ่กว่าของตัวโพรบยังให้ตัวเรือนที่แข็งแรงและทนทานกว่า เราขอแนะนำให้คุณใช้โพรบ 8 มม. เมื่อเป็นไปได้เพื่อให้มีความทนทานสูงสุดต่อการใช้งานในทางที่ผิด
• สายต่อ 3300 XL แต่ละเส้นมีเทปซิลิโคนที่คุณสามารถใช้แทนตัวป้องกันขั้วต่อได้ เราไม่แนะนำให้ใช้เทปซิลิโคนสำหรับแอปพลิเคชันที่จะทำให้การเชื่อมต่อโพรบกับสายต่อสัมผัสกับน้ำมันเทอร์ไบน์

ข้อมูลการสั่งซื้อ:

3300 XL Proximitor Sensor

330180-AXX-BXX


คำอธิบายตัวเลือก


A: ความยาวรวมและตัวเลือกการติดตั้ง

50 ความยาวระบบ 5.0 เมตร (16.4 ฟุต), ติดตั้งบนแผง
51 ความยาวระบบ 5.0 เมตร (16.4 ฟุต), ติดตั้ง DIN
52 ความยาวระบบ 5.0 เมตร (16.4 ฟุต), ไม่มีฮาร์ดแวร์สำหรับติดตั้ง
90 9.0 เมตร (29.5 ฟุต) ความยาวระบบ, ติดตั้งบนแผง
91 9.0 เมตร (29.5 ฟุต) ความยาวระบบ, ติดตั้ง DIN
92 9.0 เมตร (29.5 ฟุต) ความยาวระบบ, ไม่มีฮาร์ดแวร์สำหรับติดตั้ง


B: ตัวเลือกการอนุมัติจากหน่วยงาน

00 ไม่จำเป็น
05 การอนุมัติหลายรายการ



รุ่นของ 330180 Series Proximitor Sensor

330180-50-00
330180-50-05
330180-51-00
330180-51-05
330180-52-00
330180-52-05
330180-90-00
330180-90-05
330180-91-00
330180-91-05
330180-92-00
330180-92-05

GE / Bently Nevada 3300 XL 8mm Proximity Transducer System

คุณสมบัติ

• เหมาะสำหรับระบบอัดอากาศ, การวัดความเร็ว และเครื่องจักร Fluid-Film Bearing
• แอปพลิเคชันช่วงอุณหภูมิที่ขยายออกไป
• การแลกเปลี่ยนหน่วยและสายเคเบิลได้อย่างสมบูรณ์
• เข้ากันได้กับส่วนประกอบระบบทรานสดิวเซอร์ Non-3300 XL Series อื่นๆ

เพื่อให้เวลาในการจัดส่งสั้นลง ให้สั่งซื้อโพรบที่จัดเก็บไว้ทั่วไป ปัจจุบัน โพรบที่จัดเก็บประกอบด้วยหมายเลขชิ้นส่วนต่อไปนี้:

330101-00-08-05-02-00, 330101-00-08-05-02-05, 330101-00-08-10-02-00, 330101-00-08-10-02-05, 330101-00-12-10-02-00, 330101-00-12-10-02-05, 330101-00-16-10-02-00, 330101-00-16-10-02-05, 330101-00-20-05-02-00, 330101-00-20-10-02-00, 330101-00-20-10-02-05, 330101-00-30-10-02-00, 330101-00-30-10-02-05, 330101-00-40-05-02-00, 330101-00-40-10-02-00, 330101-00-40-10-02-05, 330101-00-60-10-02-00, 330101-00-60-10-02-05, 330102-00-20-10-02-00, 330103-00-02-10-02-05, 330103-00-03-10-02-05, 330103-00-04-10-02-00, 330103-00-04-50-02-00, 330103-00-05-10-02-00, 330103-00-06-10-02-00, 330104-00-06-10-02-00, 330104-01-05-50-02-00, 330105-02-12-05-02-00, 330105-02-12-05-02-05, 330105-02-12-10-02-00, 330105-02-12-10-02-05, 330106-05-30-05-02-00, 330106-05-30-05-02-05, 330106-05-30-10-02-00 และ 330106-05-30-10-02-05.
