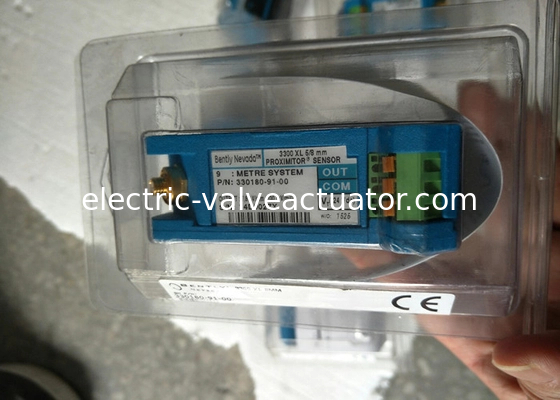

เซนเซอร์พร็อกซิมิเตอร์ Bently Nevada 3300 XL 5/8mm 330180-91-00, ติดตั้งแบบ DIN, ความยาวระบบ 9.0 เมตร

Bently Nevada 3300 XL 5/8mm Proximitor Sensor 330180-91-00 DIN mount ระบบความยาว 9.0m

คำอธิบาย

ระบบทรานสดิวเซอร์

ระบบทรานสดิวเซอร์ 3300 Proximity ประกอบด้วย:

• โพรบ 3300 XL 8 มม. หรือโพรบ 3300 5 มม.
• สายต่อขยาย 3300 XL
• เซ็นเซอร์ Proximitor 3300

ระบบให้แรงดันไฟฟ้าขาออกโดยตรงตามสัดส่วนกับระยะห่างระหว่างปลายโพรบและพื้นผิวตัวนำที่สังเกตได้ สามารถวัดได้ทั้งแบบคงที่ (ตำแหน่ง) และแบบไดนามิก (การสั่นสะเทือน) และส่วนใหญ่ใช้สำหรับการใช้งานการวัดการสั่นสะเทือนและตำแหน่งบนเครื่องจักรแบริ่งฟิล์มของเหลว รวมถึงการใช้งานการวัด Keyphasor และความเร็ว

ระบบให้สัญญาณเอาต์พุตที่แม่นยำและเสถียรในช่วงอุณหภูมิกว้าง ระบบทรานสดิวเซอร์ 3300 Proximity ทั้งหมดบรรลุประสิทธิภาพในระดับนี้ในขณะที่อนุญาตให้เปลี่ยนโพรบ สายต่อขยาย และเซ็นเซอร์ Proximitor ได้อย่างสมบูรณ์โดยไม่จำเป็นต้องจับคู่ส่วนประกอบแต่ละชิ้นหรือการสอบเทียบม้านั่ง

ข้อมูลการสั่งซื้อ:

เซ็นเซอร์ Proximitor 3300 XL

330180-AXX-BXX

คำอธิบายตัวเลือก

A: ความยาวทั้งหมดและตัวเลือกการติดตั้ง

50 ความยาวระบบ 5.0 เมตร (16.4 ฟุต), ติดตั้งบนแผง
51 ความยาวระบบ 5.0 เมตร (16.4 ฟุต), DIN mount
52 ความยาวระบบ 5.0 เมตร (16.4 ฟุต), ไม่มีฮาร์ดแวร์สำหรับติดตั้ง
90 ความยาวระบบ 9.0 เมตร (29.5 ฟุต), ติดตั้งบนแผง
91 ความยาวระบบ 9.0 เมตร (29.5 ฟุต), DIN mount
92 ความยาวระบบ 9.0 เมตร (29.5 ฟุต), ไม่มีฮาร์ดแวร์สำหรับติดตั้ง

B: ตัวเลือกการอนุมัติจากหน่วยงาน

00 ไม่จำเป็น
05 การอนุมัติหลายรายการ

เซ็นเซอร์ Proximitor

เซ็นเซอร์ Proximitor 3300 มีการปรับปรุงหลายอย่างเมื่อเทียบกับทรานสดิวเซอร์กระแสวน Bently Nevada รุ่นก่อนหน้า โดยมีความเป็นเชิงเส้นและความเสถียรของอุณหภูมิที่ดีกว่า นอกจากนี้ยังใช้แผ่นแยกในตัวเป็นฐาน ซึ่งช่วยลดความจำเป็นในการใช้แผ่นแยกแยกต่างหาก

โพรบตรวจจับระยะใกล้และสายต่อขยาย

โพรบ 3300 XL 8 มม., โพรบ 3300 5 มม. และสายต่อขยาย 3300 XL ยังสะท้อนถึงการปรับปรุงเมื่อเทียบกับการออกแบบก่อนหน้า วิธีการขึ้นรูป TipLoc ที่จดสิทธิบัตรแล้วให้พันธะที่แข็งแกร่งยิ่งขึ้นระหว่างปลายโพรบและตัวโพรบ สายเคเบิลของโพรบยังติดแน่นขึ้น โดยมีการออกแบบ CableLoc ที่จดสิทธิบัตรแล้ว ซึ่งให้แรงดึง 330 N (75 lb) สำหรับโพรบ 8 มม. ที่สายเคเบิลโพรบติดอยู่กับปลายโพรบ

โพรบ (8 มม. เท่านั้น) และสายต่อขยายยังสามารถสั่งซื้อพร้อมตัวเลือกสายเคเบิล FluidLoc ได้ ตัวเลือกนี้ป้องกันไม่ให้น้ำมันและของเหลวอื่นๆ รั่วไหลออกจากเครื่องจักรผ่านภายในสายเคเบิล

รุ่นของเซ็นเซอร์ Proximitor ซีรีส์ 330180

330180-50-00
330180-50-05
330180-51-00
330180-51-05
330180-52-00
330180-52-05
330180-90-00
330180-90-05
330180-91-00
330180-91-05
330180-92-00
330180-92-05

สำหรับการจัดส่งที่รวดเร็วขึ้น ให้สั่งซื้อโพรบที่สต็อกทั่วไป ปัจจุบัน โพรบที่สต็อกประกอบด้วยหมายเลขชิ้นส่วนต่อไปนี้:

330101-00-08-05-02-00, 330101-00-08-05-02-05, 330101-00-08-10-02-00, 330101-00-08-10-02-05, 330101-00-12-10-02-00, 330101-00-12-10-02-05, 330101-00-16-10-02-00, 330101-00-16-10-02-05, 330101-00-20-05-02-00, 330101-00-20-10-02-00, 330101-00-20-10-02-05, 330101-00-30-10-02-00, 330101-00-30-10-02-05, 330101-00-40-05-02-00, 330101-00-40-10-02-00, 330101-00-40-10-02-05, 330101-00-60-10-02-00, 330101-00-60-10-02-05, 330102-00-20-10-02-00, 330103-00-02-10-02-05, 330103-00-03-10-02-05, 330103-00-04-10-02-00, 330103-00-04-50-02-00, 330103-00-05-10-02-00, 330103-00-06-10-02-00, 330104-00-06-10-02-00, 330104-01-05-50-02-00, 330105-02-12-05-02-00, 330105-02-12-05-02-05, 330105-02-12-10-02-00, 330105-02-12-10-02-05, 330106-05-30-05-02-00, 330106-05-30-05-02-05, 330106-05-30-10-02-00 และ 330106-05-30-10-02-05
