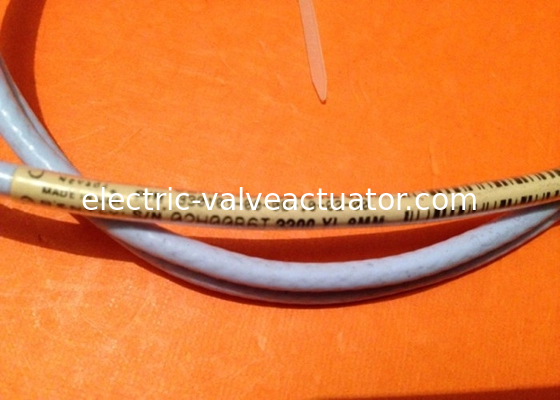

โพรบวัดระยะ Bently Nevada 330101-00-08-10-02-00 3300 XL 8MM เกลียว 3/8-24 UNF ใหม่

Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 UNF ใย NEW

ข้อมูลการสั่งซื้อสํารวจ

3300 XL โซนส์ความใกล้ชิด 8 มิลลิเมตร

3301013300 XL 8 มิลลิเมตร โซน, 3/8-24 UNF threads, โดยไม่มีหมวก2

3301023300 XL 8 มิลลิเมตร โซนบ์, 3/8-24 UNF สาย, พร้อมเกราะ2

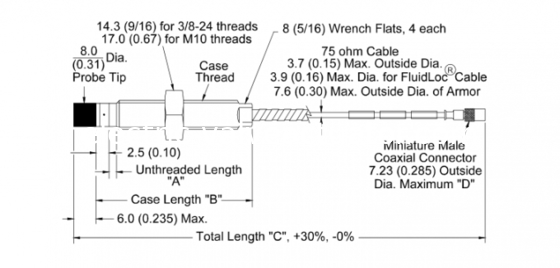

เลขส่วน-AXX-BXX-CXX-DXX-EXX

A: ตัวเลือกความยาวที่ไม่มีเส้นใย

หมายเหตุ:ความยาวที่ไม่ผสมต้องต่ํากว่าความยาวของกรอบอย่างน้อย 0.8 นิ้ว

สั่งในขั้นต่ํา 0.1 ในความยาว การจัดตั้ง: ความยาวที่ไม่ขัดขวางสูงสุด: 8.8 ใน ความยาวที่ไม่ขัดขวางต่ําสุด: 0.0 ใน ตัวอย่าง: 0 4= 0.4 ใน

B: ตัวเลือกความยาวของกรอบทั้งหมด

การสั่งซื้อในขั้นตอน 0.1 ใน การจัดตั้งความยาวของเส้นใย: ความยาวสูงสุดของกรอบ:9.6 in ความยาวกรอบขั้นต่ํา: 0.8 in ตัวอย่าง: 2 4 = 2.4 in

C: ตัวเลือกความยาวทั้งหมด

050.5 เมตร ((1.6 ฟุต)
101.0 เมตร ((3.3 ฟุต)
151.5 เมตร ((4.9 ฟุต)
202.0 เมตร (6.6 ฟุต)
303.0 เมตร (9.8 ฟุต)
505.0 เมตร (16.4 ฟุต)
909.0 เมตร (29.5 ฟุต)

หมายเหตุ:

ตัวเลือกความยาว 3 เมตรมีให้เลือกในเครื่องตรวจสอบ 330101 เท่านั้น และถูกออกแบบให้ใช้กับเซ็นเซอร์ 9 เมตรProximitor เท่านั้น

โซนด์ 5 เมตรถูกออกแบบให้ใช้กับเซ็นเซอร์ 5 เมตรProximitor เท่านั้น

D: ตัวเลือกประเภทเครื่องเชื่อมและสายไฟ

01คอนเนคเตอร์คลิกล็อคแบบตัวเล็ก พร้อมเครื่องป้องกันคอนเนคเตอร์ สายสแตนดาร์ท
02เครื่องเชื่อมคลิกล็อคแบบตัวเล็ก สายประจํา
11เครื่องเชื่อมคลิกล็อคแบบโคเอชชียัลขนาดเล็ก พร้อมเครื่องป้องกันสายเชื่อม
12คอนเนกเตอร์คลิกล็อคโคเอชชียอลขนาดเล็ก สายไฟฟลิวิดล็อค

E: ตัวเลือกการอนุมัติของหน่วยงาน

00ไม่จําเป็น
05การรับรอง CSA, ATEX, IECEx

คําอธิบาย

โซนด์ความใกล้ชิดและสายต่อ

โซนด์และสายขยาย 3300 XL ยังสะท้อนผลการปรับปรุงเมื่อเทียบกับการออกแบบก่อนหน้านี้. วิธีการพิมพ์ TipLoc* ที่ได้รับสิทธิบัตรให้ความแข็งแรงมากขึ้นระหว่างปลายโซนด์และร่างโซนด์.สายแสวงจร ใส่ออกแบบ CableLoc* ที่ได้รับสิทธิบัตรที่ให้แรงดึง 330 N (75 lbf) เพื่อเชื่อมสายแสวงจรและปลายแสวงจรอย่างมั่นคงมากขึ้นคุณยังสามารถสั่งซอนด์ 3300 XL 8 มิลลิเมตรและสายต่อด้วยตัวเลือกสาย FluidLoc *ตัวเลือกนี้ป้องกันน้ํามันและของเหลวอื่น ๆ จากการรั่วออกจากเครื่องผ่านภายในสายไฟฟ้า.

ระบบเครื่องแปลง

ระบบแอนดัสเซอร์ความใกล้ชิด 3300 ประกอบด้วย:

• โซน 3300 XL 8 มิลลิเมตร หรือ โซน 3300 5 มิลลิเมตร
• สายขยาย 3300 XL
• เครื่องตรวจจับความใกล้เคียง 3300

ระบบให้ความกระหน่ําออกตรงสัดส่วนกับระยะห่างระหว่างปลายซอนด์และพื้นผิวนําที่สังเกตสามารถวัดทั้งสแตติก (ตําแหน่ง) และไดนามิก (สั่น), และใช้เป็นหลักสําหรับการใช้งานในการวัดสั่นและตําแหน่งบนเครื่องยนต์ที่มีแผ่นเหลว รวมถึง Keyphasor และการใช้งานในการวัดความเร็ว

ระบบนี้ให้สัญญาณออกที่แม่นยํา และมั่นคง ภายในช่วงอุณหภูมิที่กว้างทั้งหมด 3300 ระบบแอนดัสเซอร์ความใกล้ชิด ประสบความสําเร็จในระดับนี้ของผลงานในขณะที่อนุญาตให้มีการแลกเปลี่ยนอย่างสมบูรณ์แบบของ sonda,สายขยายและเซ็นเซอร์ Proximitor โดยไม่ต้องใช้ส่วนประกอบส่วนตัวหรือการปรับระดับเบนจ์
